8mil RO4003C PCB dubbellaag onderdompeling zilveren circuits

8mil RO4003C PCB dubbellaag onderdompeling zilveren circuits

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
Rogers Ro 4003c
Aantal lagen:
2-laag
PCB-grootte:
117.04 mm x 67,11 mm = 1 PCS, +/- 0,15 mm
PCB-dikte:
0.3 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Oppervlakte afwerking:
Zilver met onderdompeling
Markeren:

8mil RO4003C PCB's

,

8mil onderdompeling zilver circuits PCB

,

Double-layer onderdompeling zilver circuits PCB

Productbeschrijving

De Rogers RO4003C PCB is een innovatieve oplossing die de superieure elektrische prestaties van PTFE/geweven glas combineert met de fabricage van epoxy/glas.Dit veelzijdige laminaat is ontworpen voor toepassingen die uitzonderlijke betrouwbaarheid vereisen, waardoor het een game-changer is in de RF- en microgolfsector.



Belangrijkste kenmerken van Rogers RO4003C

Superieure elektrische prestaties

Een van de opvallende kenmerken van de Rogers RO4003C is de dielectrische constante (Dk), die bij 10 GHz wordt gemeten op 3,38 ± 0,05.Deze strenge controle over de dielectrische constante is cruciaal voor het behoud van de signaalintegriteit in hoogfrequente toepassingenDaarnaast beschikt het PCB over een dissipatiefactor van 0,0027 bij 10 GHz, waardoor minimaal signaalverlies en optimale prestaties worden gewaarborgd.



Thermische stabiliteit

De RO4003C is uitstekend in thermische prestaties, met een thermische ontbindingstemperatuur (Tg) van meer dan 280 °C (536 °F).Deze stabiliteit stelt het materiaal in staat om zijn eigenschappen te behouden bij een breed scala aan verwerkingstemperaturen, waardoor het ideaal is voor veeleisende omgevingen.De thermische coëfficiënt van de dielektrische constante van +40 ppm/°C geeft aan dat het materiaal zijn elektrische prestaties kan behouden, zelfs onder thermische spanning.



Coëfficiënt van thermische uitbreiding (CTE)

Een van de belangrijkste voordelen van de Rogers RO4003C is de CTE, die nauw aansluit bij die van koper.met name belangrijk bij meerlagige platen met gemengde dielectrische materialenDe lage CTE van 46 ppm/°C op de Z-as zorgt voor een betrouwbare kwaliteit van het doorboordgat, zelfs onder zware thermische omstandigheden.



Vochtbestendigheid

Met een lage vochtopname van 0,06% is de Rogers RO4003C ontworpen om goed te presteren onder verschillende omgevingsomstandigheden.Deze eigenschap is vooral gunstig voor toepassingen in vochtige of variabele temperatuuromgevingen, waardoor ingenieurs gerust zijn over de duurzaamheid en betrouwbaarheid van hun ontwerpen.



Vastgoed RO4003C De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 3.38±0.05 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 3.55 Z.   8 tot 40 GHz Differentiële faselengte methode
Dissipatiefactor 0.0027
0.0021
Z.   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε +40 Z. ppm/°C -50°C tot 150°C IPC-TM-650 2.5.5.5
Volumeweerstand 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oppervlakteweerstand 4.2 x 109   COND A IPC-TM-650 2.5.17.1
Elektrische kracht 31.2(780) Z. Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Tensielmodule 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Treksterkte 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Buigkracht 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Dimensionale stabiliteit < 0.3 X, Y mm/m
(mil/inch)
na etch+E2/150°C IPC-TM-650 2.4.39A
Coëfficiënt van thermische uitbreiding 11
14
46
X
Y
Z.
ppm/°C -55°C tot 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Een IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Warmtegeleidbaarheid 0.71   W/M/oK 80°C ASTM C518
Vochtopname 0.06   % 48 uur onderdompeling 0.060"
monster Temperatuur 50°C
ASTM D 570
Dichtheid 1.79   gm/cm3 23°C ASTM D 792
Koperen schil sterkte 1.05
(6.0)
  N/mm
(PLI)
Na het solderen 1 oz.
EDC-folie
IPC-TM-650 2.4.8
Ontvlambaarheid N/A       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



Layer Stackup

Deze PCB is geconfigureerd als een tweelaags stijf PCB, met:


- Koperlaag 1: 35 μm
- Rogers 4003C Core: 0.203 mm (8 mil)
- Koperlaag 2: 35 μm



Gedetailleerde bouw

De afmetingen van dit plaatje zijn 117,04 mm x 67,11 mm (1 stuk, ± 0,15 mm), met een minimale sporen/ruimte-specificatie van 4/4 mil en een minimale gatgrootte van 0,3 mm. De uiteindelijke plaatdikte is 0.3 mm, en het kopergewicht op de buitenste lagen is ingesteld op 1 oz (1,4 mil).



Aanvullende specificaties

- Via Plating Dikte: 20 μm
- Oppervlakte: onderdompeling zilver
- Boven silkscreen: zwart
- Onderste zijderap: geen
- Top Solder Mask: Geen
- Bottom Solder Mask: Geen
- Elektrische test: 100% elektrische test vóór verzending



Voordelen van Rogers RO4003C

Kosteneffectieve verwerking

De Rogers RO4003C is ontworpen om te worden verwerkt als standaard epoxy/glasmaterialen, waardoor de productiekosten lager zijn in vergelijking met conventionele microgolflaminaat.Deze kosteneffectiviteit maakt het een aantrekkelijke keuze voor toepassingen met een groot volume zonder dat de kwaliteit of de prestaties worden aangetast.

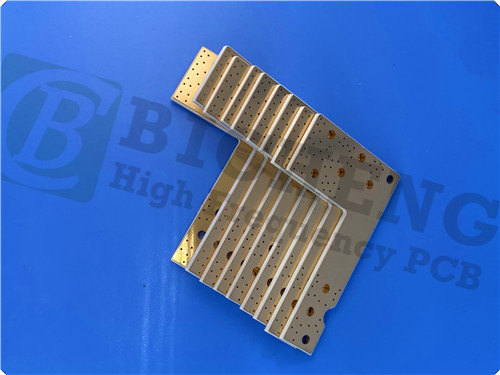

8mil RO4003C PCB dubbellaag onderdompeling zilveren circuits 0



Ideaal voor meerlaagse boordconstructies

De unieke eigenschappen van RO4003C maken het bijzonder geschikt voor constructies met meerlaags bord (MLB).De dimensionale stabiliteit en de lage vochtopname zorgen ervoor dat de planken in de loop van de tijd betrouwbaar en functioneel blijven, zelfs in uitdagende omgevingen.



Typische toepassingen

De veelzijdigheid van de Rogers RO4003C PCB maakt het mogelijk om in een breed scala van toepassingen te worden gebruikt, waaronder:



- Cellulaire basisstations, antennes en vermogenversterkers: verbetering van de connectiviteit en de signaalkwaliteit in de telecommunicatie.


- RF-identificatiemerkers: ondersteuning van efficiënte tracking en identificatie in verschillende instellingen.


- Radar en sensoren voor de automobielindustrie: verbetering van de veiligheid en de navigatiesystemen in voertuigen, die van cruciaal belang zijn voor geavanceerde bestuurdersassistentiesystemen (ADAS).


- LNB's voor directe uitzendingssatellieten: het garanderen van een kwalitatief hoogwaardige signaalontvangst voor satellietcommunicatie.



Conclusies

De Rogers RO4003C PCB vertegenwoordigt een belangrijke vooruitgang in PCB-technologie, die een perfecte mix van prestaties, betrouwbaarheid en kosteneffectiviteit biedt.,Het is goed in staat om te voldoen aan de eisen van moderne elektronische toepassingen, of je nu telecommunicatie, auto of satellietcommunicatie gebruikt.De Rogers RO4003C PCB is een onmisbaar onderdeel voor ingenieurs en ontwerpers die de grenzen van innovatie willen verleggen.Omarm de toekomst van PCB-ontwerp met Rogers RO4003C en verhef uw projecten naar nieuwe hoogten.
