Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Rogers RO3006 | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 51.51 mm x 25,5 mm = 1 PCS | PCB-dikte: | 0,25 mm |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Zilver met onderdompeling |

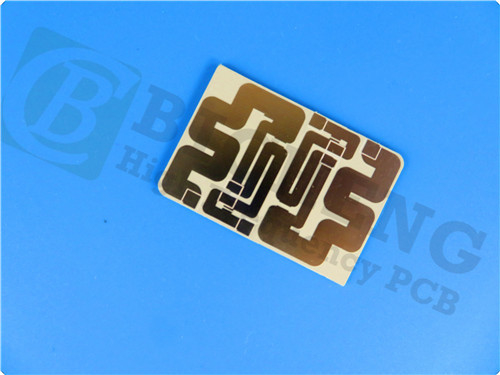

| Markeren: | 5mil Rogers RO3006 PCB,Double layer Rogers RO3006 PCB,Onderdompeling Silver Rogers RO3006 PCB |
||
Rogers RO3006 is een opmerkelijk laminaat dat een nieuwe standaard stelt in prestaties voor commerciële microgolf- en RF-toepassingen.Dit PCB biedt ongeëvenaarde stabiliteit en betrouwbaarheid., waardoor het een essentiële keuze is voor ingenieurs en ontwerpers.
Belangrijkste kenmerken van Rogers RO3006 materiaal
De Rogers RO3006 is ontworpen met geavanceerde functies die de prestaties in hoogfrequente toepassingen verbeteren.Dit materiaal zorgt voor minimaal signaalverlies.Het heeft een opmerkelijk lage dissipatiefactor van 0, waardoor de efficiënte transmissie van hoogfrequente signalen mogelijk is.002, wat van cruciaal belang is voor het behoud van de signaalintegriteit in RF-toepassingen.
Met een thermische ontbindingstemperatuur (Td) van meer dan 500°C, zijn de onderdelen van de Rogers RO3006-substraten zeer stabiel.dit laminaat kan de strengheid van hoge temperatuur omgevingen weerstaan zonder afbreuk te doen aan de prestatiesBovendien maakt de thermische geleidbaarheid van 0,79 W/mK een efficiënte warmteafvoer mogelijk, waardoor de betrouwbaarheid van het circuit verder wordt verbeterd.
| Vastgoed | RO3006 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 6.15±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 6.5 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.002 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | - 262 | Z. | ppm/°C | 10 GHz -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.27 0.15 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Volumeweerstand | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 1498 1293 |
X Y |
MPa | 23°C | ASTM D 638 |
| Vochtopname | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Specifieke warmte | 0.86 | j/g/k | Berekeningen | ||
| Warmtegeleidbaarheid | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
17 17 24 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichtheid | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 7.1 | Ik ben erbij. | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Voordelen van het gebruik van Rogers RO3006 PCB
Een van de belangrijkste voordelen van de Rogers RO3006 is de uniforme mechanische eigenschappen, waardoor deze ideaal is voor het ontwerpen van meerlagig bord.De constante dielektrische constante zorgt voor meer flexibiliteit in het ontwerpDeze functie is vooral gunstig voor ingenieurs die werken aan complexe projecten die precisie en aanpassingsvermogen vereisen.
Bovendien komt de lage uitbreidingscoëfficiënt van Rogers RO3006 nauw overeen met die van koper, wat cruciaal is voor de betrouwbaarheid van op het oppervlak gemonteerde assemblages.Deze eigenschap is vooral belangrijk in toepassingen die gevoelig zijn voor temperatuurvariatiesIngenieurs kunnen er zeker van zijn dat hun ontwerpen zelfs onder fluctuerende omstandigheden de integriteit behouden.
PCB-specificaties
De stapel van dit PCB is ontworpen als een tweelaagse stijve constructie, gestructureerd voor optimale prestaties.5 mm en bevatten een minimum van 4/6 milsMet een afgeronde plaatdikte van 0,25 mm zorgt de specificatie ervoor dat dit PCB voldoet aan de strenge normen die in de moderne elektronica worden vereist.het afgewerkte kopergewicht wordt vastgesteld op 1 oz (1.4 mils) op de buitenste lagen, waardoor een solide basis wordt gelegd voor een effectieve elektrische prestatie.
Typische toepassingen van Rogers RO3006 PCB
De veelzijdigheid van de Rogers RO3006 PCB maakt het mogelijk om in een breed spectrum van toepassingen te worden gebruikt.
- Automobiele radarsystemen: verbetering van de veiligheid en de navigatievermogen.
- Global Positioning Satellite Antennas: Betrouwbare verbinding voor GPS-technologieën.
- Cellulaire telecommunicatie: ondersteuning van vermogenversterkers en antennes voor robuuste communicatienetwerken.
- Patch antennes voor draadloze communicatie: efficiënte signaaloverdracht in verschillende apparaten.
- Direct Broadcast Satellites: vergemakkelijking van satellietcommunicatie van hoge kwaliteit.
- Datalinkkabelsystemen: efficiënte gegevensoverdracht tussen industrieën mogelijk maken.
- Remote meterleesapparaten: vereenvoudiging van de gegevensverzameling in het beheer van nutsbedrijven.
- Power Backplanes: ondersteuning van de energieverdeling in complexe elektronische systemen.
Door de Rogers RO3006 in deze toepassingen te integreren, kunnen bedrijven hun RF-ontwerpen revolutionair maken en verbeterde prestatieniveaus bereiken.
| PCB materiaal: | PTFE-composites met keramische vullen |
| Aanduiding: | RO3006 |
| Dielectrische constante: | 6.15 |
| Dissipatiefactor | 0.002 10 GHz |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| De dikte van het laminaat: | 5mil ((0,127mm), 10mil ((0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Kaars koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, zuiver verguld enz. |
Productieproces en kostenefficiëntie
Een ander kritisch aspect van de Rogers RO3006 PCB is het kosteneffectieve productieproces.Dit maakt het een aantrekkelijke optie voor bedrijven die hun activiteiten willen uitbreiden en tegelijkertijd een hoge prestatie van hun producten willen garanderen..
Conclusie: De toekomst van hoogfrequente PCB's
Nu de vraag naar betrouwbare en efficiënte RF- en microgolfoplossingen blijft groeien, staat de Rogers RO3006 PCB als een baken van innovatie en uitmuntendheid.thermische stabiliteit, en kosteneffectiviteit, is het klaar om het landschap van hoogfrequente PCB-ontwerp opnieuw te definiëren.
Voor ingenieurs en ontwerpers die hun projecten willen optimaliseren, biedt de Rogers RO3006 de mogelijkheid om hun RF-toepassingen naar nieuwe hoogten te tillen.Als u vragen heeft over dit PCB, kunt u ons online chatten of een e-mail sturen naar ons verkoopteam op sales10@bichengpcb.com.
