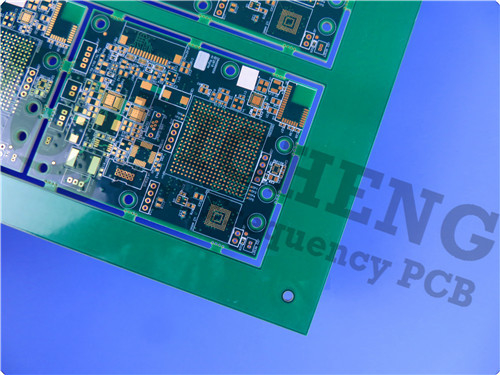

IT-180A PCB 4-laag 1,6 mm Groen Soldermask Immersion Gold

Inleiding van het PCB IT-180ATC
De IT-180ATC is een geavanceerd, hoog Tg (175°C) multifunctionele gevuld epoxylaminaat dat is ontworpen voor geavanceerde elektronische toepassingen.Met uitzonderlijke thermische betrouwbaarheid en weerstand tegen geleidende anodische filamenten (CAF), is de IT-180ATC geschikt voor veeleisende omgevingen, waaronder automotive, telecommunicatie en gegevensopslagsystemen.Het maakt het een veelzijdige keuze voor de moderne productiebehoeften.

Belangrijkste voordelen van het materiaal

1. Hoge glazen transitietemperatuur (Tg): Met een Tg van 175°C kan de IT-180ATC zijn structurele integriteit en elektrische eigenschappen behouden bij hoge temperaturen,waardoor het ideaal is voor motorbesturingseenheden voor auto's (ECU's) en andere veeleisende toepassingen.

2. Loodvrije procescompatibiliteit: de IT-180ATC is ontworpen om loodvrije assemblageprocessen tot 260°C te weerstaan, waardoor deze voldoet aan de hedendaagse productiestandaarden.

3. Uitstekende thermische uitbreidings eigenschappen: het PCB heeft een lage coëfficiënt van thermische uitbreiding (CTE), met waarden op de X-as van 11-13 ppm/°C en waarden op de Y-as van 13-15 ppm/°C,het waarborgen van dimensionale stabiliteit tijdens thermische cycli.

4. CAF-weerstand: het materiaal vertoont uitstekende weerstand tegen CAF, wat cruciaal is voor het behoud van betrouwbaarheid in vochtige omgevingen waar geleidende paden kunnen ontstaan.

Technische specificaties

De IT-180ATC PCB is zorgvuldig ontworpen om te voldoen aan strenge prestatienormen.

- Dielectrische constante (DK): 4,4 bij 1 GHz en 4,5 bij 1 MHz, ter ondersteuning van een effectieve signaalintegriteit.
- Dissipatiefactor (Df): 0,014 bij 1 MHz en 0,015 bij 1 GHz, wat een minimaal energieverlies tijdens de werking aangeeft.
- Vochtbestendigheid: met een vochtabsorptie van slechts 0,1%, is de IT-180ATC bestand tegen verschillende omgevingsomstandigheden.
- Vlambaarheid: het materiaal voldoet aan de UL94-V0-normen, zodat het voldoet aan de veiligheidsvereisten voor kritieke toepassingen.

Bouw

De IT-180ATC-PCB is voorzien van een robuuste vierlagige starre constructie, bestaande uit:

- Koperlagen: Vier lagen koper van 0,035 mm bieden een uitstekende geleidbaarheid.
- Kernmateriaal: een 1,03 mm IT-180ATC-kern, tussen lagen prepreg geplaatst, draagt bij aan de thermische en elektrische prestaties.
- Afgeronde platendikte: 1,6 mm, die een solide basis biedt voor elektronische onderdelen.
- Afmetingen van het bord: 130 mm x 175 mm, met een tolerantie van +/- 0,15 mm, waardoor de nauwkeurigheid van complexe ontwerpen mogelijk is.

Kwaliteitsborging

Voor verzending ondergaat elk PCB een strenge 100% elektrische test, die de naleving van de IPC-klasse-2-kwaliteitsnormen garandeert.Dit zorgvuldige proces garandeert dat elk bord voldoet aan de hoge prestatieverwachtingen, waardoor het vertrouwen van onze klanten wordt gewekt.

Toepassingen
De IT-180ATC-PCB is ideaal voor verschillende toepassingen, waaronder:

Automobilische motorruimte ECU
Backplanes voor gegevensoverdracht
Gegevensopslagsystemen
Servers en netwerkapparatuur
Telecommunicatieapparatuur

Conclusies

De IT-180ATC-PCB is een opmerkelijke vooruitgang in de laminaattechnologie, met ongeëvenaarde prestatiekenmerken die tegemoetkomen aan de behoeften van moderne elektronische toepassingen.uitstekende thermische eigenschappenDe IT-180ATC is geschikt voor de uitdagingen waarmee ingenieurs en ontwerpers in verschillende industrieën worden geconfronteerd.

Naarmate het elektronische landschap zich blijft ontwikkelen, staat het IT-180ATC-PCB klaar om innovatie en betrouwbaarheid te ondersteunen in omgevingen met een hoge vraag.Voor meer informatie over hoe de IT-180ATC uw projecten kan verbeterenNeem contact op met ons verkoopteam, wij zijn toegewijd aan het leveren van de hoogste kwaliteit producten.
