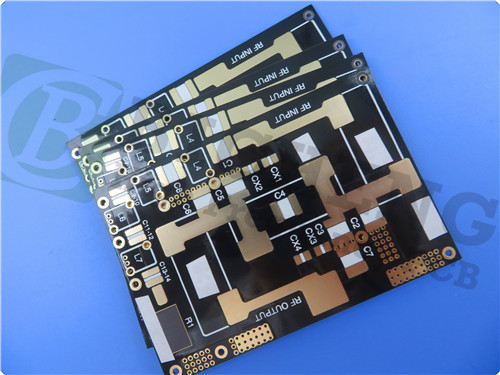

F4BM300 PCB 2 laag 1.524 mm onderdompeling tin afgewerkt bord

F4BM300 PCB 2 laag 1.524 mm onderdompeling tin afgewerkt bord

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
F4BM300
Aantal lagen:
2-laag
PCB-grootte:
700 mm x 40 mm = 1 PCS, +/- 0,15 mm
PCB-dikte:
1,6 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Oppervlakte afwerking:
Onderdompelingstin
Markeren:

1.524 mm PCB-bord

,

de raad van 2 laagpcb

,

Onderdompeling tin afgewerkte PCB-plaat

Productbeschrijving

In het voortdurend veranderende landschap van de elektronische productie is de vraag naar hoogwaardige printplaten (PCB's) nog nooit zo groot geweest.Ingenieurs en ontwerpers hebben materiaal nodig dat niet alleen voldoet aan strenge prestatiecriteria, maar ook betrouwbaar en veelzijdig is voor verschillende toepassingenDe F4BM300 PCB van Wangling is een innovatief laminaat dat een nieuwe standaard in de industrie stelt. Laten we ingaan op de specifieke kenmerken, voordelen en toepassingen van de F4BM300 PCB,het laten zien waarom het een essentiële keuze is voor moderne elektronische ontwerpen.



Geavanceerde materiaalcompositie

Het F4BM300-laminaat is zorgvuldig vervaardigd uit een wetenschappelijk samengestelde combinatie van glasvezelstof, polytetrafluoroethyleenhars (PTFE) en PTFE-film.Deze unieke formulering verbetert de elektrische prestaties in vergelijking met zijn voorgangerDe belangrijkste voordelen zijn onder meer een lager dielectriciteitsverlies, een hogere isolatieweerstand en een betere thermische stabiliteit.De F4BM300 biedt een concurrentievoordeel op het gebied van kwaliteit en kosteneffectiviteit.



Vergelijking met F4BME300

Hoewel de F4BM300 dezelfde dielectrische laag heeft als de F4BME300, verschillen de twee in hun koperen folie combinaties.met een vermogen van meer dan 50 W,De F4BME300 is daarentegen gekoppeld aan omgekeerd behandelde folie (RTF) koperfolie, die uitstekende PIM-prestaties, nauwkeurigere lijncontrole en verminderd geleiderverlies biedt.Deze flexibiliteit stelt ingenieurs in staat het beste laminaat te kiezen op basis van hun specifieke toepassingsbehoeften.


Elektrische prestaties

De F4BM300 heeft indrukwekkende elektrische eigenschappen:
- Dielectrische constante (Dk): 3,0 bij 10 GHz, waardoor een efficiënte signaaloverdracht mogelijk is.
- Dissipatiefactor: 0,0017 bij 10 GHz, waardoor energieverlies tot een minimum wordt beperkt.
- Thermische coëfficiënt Dk: -80 ppm/°C, waardoor de temperatuur stabiel blijft.
- Vochtabsorptie: ≤ 0,08%, wat de betrouwbaarheid in vochtige omgevingen garandeert.
- Ontvlambaarheid UL-94 V0, voldoet aan de strengste veiligheidsnormen.



Constructie en afmetingen

Deze PCB heeft een tweelaags stijf ontwerp, bestaande uit:


- Koperlaag 1: 35 μm
- F4BM300 Core: 1,524 mm
- Koperlaag 2: 35 μm



Het afgewerkte plaatje heeft een dikte van 1,6 mm en voldoet aan precieze afmetingen.waardoor het geschikt is voor ingewikkelde ontwerpenDe minimale spoor/ruimte is 5/5 mil, en de minimale gatgrootte is 0,4 mm, waardoor complexe routing mogelijk is.



F4BM300 PCB 2 laag 1.524 mm onderdompeling tin afgewerkt bord 0



Kwaliteitsborging

Kwaliteit staat voorop in de PCB-productie en de F4BM300 is geen uitzondering.ervoor zorgen dat het voldoet aan de hoge normen die onze klanten verwachtenDeze PCB voldoet aan de normen van IPC-Klasse 2, waardoor de betrouwbaarheid ervan in een breed scala van toepassingen wordt gegarandeerd.



Veelzijdige toepassingen

De F4BM300 PCB is ontworpen voor verschillende veeleisende toepassingen, waaronder:



- Mikrogolf-, RF- en radarsystemen: zijn lage verliezen en hoge stabiliteit maken het ideaal voor hoogfrequente toepassingen.


- Faseverschakelaars en vermogensafdelers: voor een effectief signaalbeheer is de precieze dielektrische controle van het laminaat van cruciaal belang.


- Voedingsnetwerken en antennesystemen: ideaal voor fasegevoelige en gefasiseerde antennes, waardoor optimale prestaties worden gewaarborgd.


- Satellietcommunicatie: de betrouwbaarheid onder extreme omstandigheden maakt het geschikt voor lucht- en ruimtevaarttoepassingen.


- Basistationsantennes: het robuuste ontwerp ondersteunt de groeiende vraag naar telecommunicatie-infrastructuur.



Conclusies

De F4BM300 PCB is een belangrijke vooruitgang in de laminaattechnologie, waarbij superieure elektrische eigenschappen worden gecombineerd met uitzonderlijke dimensionale stabiliteit.De veelzijdigheid en betrouwbaarheid ervan maken het een uitstekende keuze voor ingenieurs en ontwerpers die op zoek zijn naar hoogwaardige oplossingen voor verschillende toepassingenMet de voortdurende ontwikkeling van het elektronische landschap positioneert de F4BM300 zich als een betrouwbare partner voor innovatie en succes.



Voor meer informatie over de F4BM300 PCB en voor vragen over deze PCB kunt u contact opnemen met ons verkoopteam.We zijn vastbesloten om u te voorzien van de hoogste kwaliteit producten en ondersteuning voor uw elektronische project behoeften.



F4BM300 PCB 2 laag 1.524 mm onderdompeling tin afgewerkt bord 1
