1.6mm 370HR PCB 6-laag impedantieregelaarschijven

De introductie van het ISOLA 370HR-PCB, een geavanceerde oplossing voor hoogwaardige meerlagige toepassingen.Ontworpen met een gepatenteerd 180°C Tg FR-4 multifunctioneel epoxyharsysteem van Polyclad, de 370HR-laminaat- en -prepregs zijn uitstekend in thermische prestaties en betrouwbaarheid, waardoor ze de ideale keuze zijn voor veeleisende omgevingen.

Inleiding tot ISOLA 370HR

De ISOLA 370HR is speciaal ontworpen voor meerlagige PCB-toepassingen waarbij thermische prestaties en betrouwbaarheid van het grootste belang zijn.Gebruikmakend van een gepatenteerd hoogwaardig 180°C Tg FR-4 multifunctionele epoxyharsysteem van PolycladDeze PCB is geschikt voor complexe en veeleisende elektronische omgevingen.met een vermogen van meer dan 10 W,, een cruciale factor om de operationele integriteit op lange termijn te waarborgen.

Belangrijkste eigenschappen en kenmerken

1. Thermische prestaties

Een van de opvallende kenmerken van de ISOLA 370HR is de glazen transitie temperatuur (Tg) van 180°C.Deze hoge Tg-waarde zorgt ervoor dat het PCB efficiënt kan werken bij verhoogde temperaturen zonder de structurele integriteit ervan in gevaar te brengenIn combinatie met een thermische geleidbaarheid van 0,4 W/MK kunnen gebruikers een optimale warmteafvoer verwachten, waardoor het risico op oververhitting in toepassingen met een hoge dichtheid wordt verminderd.

2. Mechanische en chemische weerbaarheid

De ISOLA 370HR vertoont uitzonderlijke mechanische eigenschappen, waaronder een lage coëfficiënt van thermische uitbreiding (CTE), die meet hoeveel een materiaal zich uitbreidt bij temperatuursveranderingen.Met een pre-Tg CTE van 45 ppm/°C op de Z-as en 13/14 ppm/°C op de X/Y-asHet PCB heeft bovendien een indrukwekkende vochtopname van slechts 0,15%.verbetering van de betrouwbaarheid in vochtige omgevingen.

3Elektrische prestaties

De dielectrische eigenschappen van de ISOLA 370HR zijn afgestemd op toepassingen met hoge frequentie.,het waarborgen van een minimaal signaalverlies en een optimale prestatie in communicatieapparatuur en andere hogesnelheidstoepassingen.

4. Brandbaarheid en veiligheidsnormen

De ISOLA 370HR voldoet aan de strenge UL94-V0 ontvlambaarheidsclassificatie.met vermelding van de ontstekingsvastheid en het vermogen om zichzelf te blussen in geval van brandDeze eigenschap is vooral van vitaal belang voor toepassingen in de automobiel-, medische en ruimtevaartsector.

PCB-stapeling en -constructie

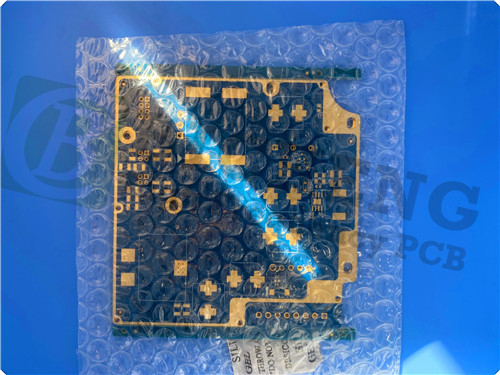

Deze ISOLA 370HR PCB is voorzien van een 6-laag stack-up met een totale dikte van 1,6 mm, waardoor optimale signaalintegratie en stroomverdeling wordt gewaarborgd.Onderaan) en twee vlakke lagen (GND en PWR)Het afgewerkte koperen gewicht bedraagt 1 oz (1,4 mils) voor zowel de binnenste als de buitenste lagen, en de oppervlakte is ENIG, wat een uitstekende soldeerbaarheid en corrosiebestendigheid biedt.

Dimensionele nauwkeurigheid
De afmetingen van het bord zijn 40 mm x 55 mm, met een tolerantie van +/- 0,15 mm. Het ondersteunt een minimale sporen/ruimte van 4/4 mil en een minimale gatgrootte van 0,2 mm.Deze nauwkeurige metingen zorgen voor betrouwbare prestaties in complexe elektronische toepassingen.

Typische toepassingen

De ISOLA 370HR is niet alleen een technische prestatie; het is een veelzijdige oplossing die toepassingen vindt in verschillende sectoren, waaronder:

- Computing, Storage & Peripherals: ideaal voor hoogwaardige computercomponenten die een betrouwbaar thermisch beheer vereisen.


- Consumer Electronics: Perfect voor apparaten die compacte ontwerpen met een hoge thermische betrouwbaarheid vereisen.


- Netwerken en communicatie: ondersteunt hoge snelheidsgegevensoverdracht met minimaal signaalverlies.


- Medische, industriële en instrumentatie: zorgt voor veiligheid en betrouwbaarheid in kritieke toepassingen.


- Automobilerij en vervoer: voldoet aan strenge veiligheidsnormen en levert gelijktijdige prestaties.


- Luchtvaart en Defensie: Gebouwd om extreme omstandigheden te weerstaan terwijl de operationele integriteit behouden blijft.

Conclusies

De ISOLA 370HR PCB is een krachtige oplossing voor ingenieurs en ontwerpers die op zoek zijn naar een hoogwaardige, betrouwbare en efficiënte PCB voor hun toepassingen.mechanische weerbaarheidVoor diegenen die hun elektronische ontwerpen willen verbeteren, is de ISOLA 370HR de ideale keuze.ervoor te zorgen dat uw producten onder de meest veeleisende omstandigheden kunnen presteren.
