| Materiaal: | TP440 | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 33.12 mm x 42,5 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 0,8 mm |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Markeren: | Onderdompeling Goud Circuit Board PCB,2-laag onderdompeling gouden circuit board,0.8mm onderdompeling goud circuit board |
||

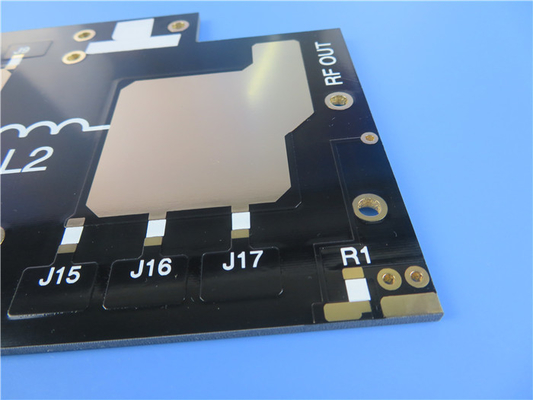

De introductie van de Wangling TP PCB, een revolutionaire thermoplastische hoogfrequente printplaat ontworpen om te voldoen aan de veeleisende behoeften van moderne elektronische toepassingen.Het gebruik van een uniek composiet van keramiek en polyfenyleenoxidehars (PPO)Het TP-materiaal biedt uitzonderlijke diëlektrische prestaties, terwijl de noodzaak van glasvezelversterking wordt weggelaten.een ideale keuze voor een breed scala aan toepassingen, inclusief GPS-antennen, raketdrager systemen, lontjes en miniaturiseerde antennes.
Belangrijkste kenmerken
Het Wangling TP-PCB beschikt over een veelzijdige dielektrische constante die kan worden aangepast van 3 tot 25, afhankelijk van de vereisten van het circuit.Deze flexibiliteit stelt ingenieurs in staat een stabiele prestatie te bereiken voor verschillende toepassingen, met gemeenschappelijke dielectrische constanten waaronder 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Het is opmerkelijk dat het dielectrische verlies laag blijft, met minimale variatie zelfs bij frequenties tot 10 GHz, waardoor een betrouwbare signaalintegratie wordt gewaarborgd.
Het TP-materiaal is ontworpen voor extreme omgevingen en heeft een langdurig temperatuurbereik van -100°C tot +150°C.bij temperaturen hoger dan 180°C moet voorzichtigheid worden betracht., aangezien er vervorming en schilfering van koperen folie kan optreden, wat mogelijk van invloed is op de elektrische prestaties.
Het Wangling TP-PCB is verkrijgbaar in een minimumdikte van 0,5 mm en kan in verschillende diktes worden aangepast aan specifieke ontwerpbehoeften.Het is ook bestand tegen straling en heeft een lage uitgassingDe hechting tussen de koperen folie en de dielektrische is betrouwbaarder dan bij traditionele keramische substraten met vacuümcoating.verbetering van de algehele duurzaamheid.
| Naam | Testvoorwaarde | Eenheid | Waarde |
| Dichtheid | Normale toestand | g/cm3 | 1.0~2.9 |
| Vochtopname | 24 uur onderdompelen in gedestilleerd water met een temperatuur van 20 ± 2 °C | % | ≤ 0.02 |
| Schilferingssterkte | In normale toestand | N/cm | ≥ 6 |
| In een omgeving met wisselende luchtvochtigheid en temperatuur: | N/cm | ≥ 4 | |
| Werktemperatuur | Hoog-laagtemperatuurkast | °C | -100+150 ((Verwerkingstemperatuur mag niet hoger zijn dan 200°C) |
| Warmtegeleidbaarheid | -55°C tot 288°C | W / m / k | 0.6 |
| CTE | Temperatuurverhoging van 96°C per uur | < 6 × 10- 5 | |
| Krimpfactor | 2 uur in kokend water | % | 0.0004 |
| Oppervlakteweerstand | 500 V gelijkstroom Normale toestand | M.Ω | ≥ 1 × 107 |
| 500 V gelijkstroom, constante luchtvochtigheid en temperatuur | M.Ω | ≥ 1 × 105 | |
| Volumeweerstand | Normale toestand | MΩ.cm | ≥ 1 × 109 |
| Constante luchtvochtigheid en temperatuur | ≥ 1 × 106 | ||
| Dielectrische sterkte van het oppervlak | Normale toestand | Kv/mm | ≥ 15 |
| Constante luchtvochtigheid en temperatuur | ≥ 12 | ||
| Dielectrische constante | 10 GHz | Eer | 36, 9.6, 10.2, 10.5, 11, 16, 20, 22 ((± 2%) ((DK kan worden aangepast) |
| Dissipatiefactor | 10 GHz | Tgδ(εr 3-11) | ≤ 1 × 10-3 |
| Tgδ(εr 12-22) | ≤ 1,5 × 10-3 |
PCB-specificaties
De tweelagige rigide PCB-stapel bestaat uit:
- Koperlaag 1: 35 μm
- TP440 kern: 0,8 mm
- Koperlaag 2: 35 μm
Met afmetingen van 33,12 mm x 42,5 mm (± 0,15 mm) is het PCB compact maar kan het complexe ontwerpen verwerken.het faciliteren van ingewikkelde schakelingenHet afgewerkte plaatje heeft een dikte van 0,9 mm, met een afgewerkte kopermassa van 1 oz (1,4 mil) op de buitenste lagen.
Kwaliteitsborging
Elk PCB ondergaat een strenge 100% elektrische test voor verzending, om ervoor te zorgen dat elk apparaat voldoet aan de hoogste kwaliteitsnormen.een uitstekende soldeerbaarheid en corrosiebestendigheidHet is opmerkelijk dat er geen zijde- of soldeermasker aan de bovenkant of aan de onderkant is, wat een schoon en nauwkeurig ontwerp biedt.
Toepassingen
Het Wangling TP-PCB is veelzijdig en geschikt voor een verscheidenheid aan hoogfrequente toepassingen, waaronder:
- GPS antennes: ideaal voor nauwkeurige locatie.
- Missile-Borne Systems: ontworpen voor betrouwbaarheid in kritieke defensie toepassingen.
- Veiligheden: ontworpen voor betrouwbare prestaties onder extreme omstandigheden.
- Miniaturiseerde antennes: perfect voor compacte apparaten die hoge prestaties vereisen.
Conclusies
De Wangling TP PCB vertegenwoordigt een belangrijke vooruitgang in de high-frequency circuit board technologie.Het is een uitstekende keuze voor ingenieurs en ontwerpers die de grenzen van elektronische toepassingen willen verleggen.Of u nu geavanceerde GPS-systemen of geavanceerde militaire technologieën ontwikkelt,Het Wangling TP PCB levert de betrouwbaarheid en prestaties die essentieel zijn voor succes in het huidige competitieve landschap..
