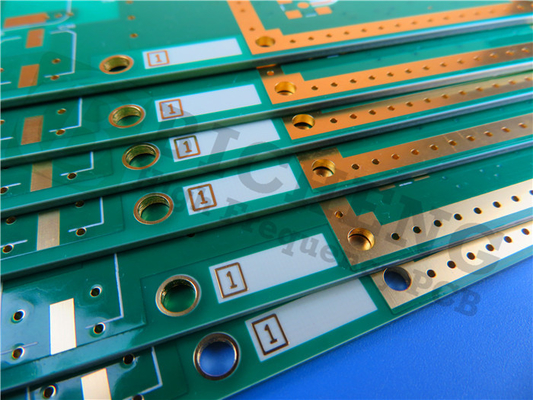

60mil RO4730G3 PCB dubbelzijdig circuit voor cellulaire basisstation antennes

De Rogers RO4730G3 PCB, een geavanceerde oplossing ontworpen voor hoogwaardige antenne toepassingen.Dit koolwaterstof/keramisch/geweven glaslaminaat is een betrouwbaar en kosteneffectief alternatief voor traditionele PTFE-materialen, waardoor het een ideale keuze is voor moderne schakelingen.

Belangrijkste kenmerken
- Dielectrische constante (Dk): 3,0 ± 0,05 bij 10 GHz
- Dissipatiefactor: 0,0028 bij 10 GHz
- Thermische coëfficiënt Dk: 34 ppm/°C
- Coëfficiënt van thermische uitbreiding: gelijk aan koper (x: 15,9 ppm/°C, y: 14,4 ppm/°C, z: 35,2 ppm/°C)
- Temperatuur van overgang van glas (Tg): > 280 °C
- Afbraaktemperatuur (Td): 411 °C (TGA)
- Warmtegeleiding: 0,45 W/mK

Voordelen
- Low Loss Dielectric: zorgt voor een verminderde passieve intermodulatie (PIM) en een laag invoegverlies.
- Lichte constructie: 30% lichter dan PTFE/glaslaminaat, waardoor de flexibiliteit van het ontwerp wordt vergroot.
- High Tg en Low Z-axis CTE: biedt geautomatiseerde assemblage compatibiliteit en ontwerp veelzijdigheid.
- Consistente circuitprestaties: een lage TCDk (< 40 ppm/°C) garandeert een betrouwbare werking.
- milieuvriendelijk: volledig compatibel met loodvrije processen en RoHS-conform.

PCB-specificaties
- Stack-up: 2-laag rigide PCB

- Koperlaag 1: 35 μm
- Kernmateriaal: Rogers RO4730G3, 1.524 mm (60 mil)
- Koperlaag 2: 35 μm

- Afmetingen van het bord: 158 mm x 127 mm (± 0,15 mm)
- Trace/Space: minimaal 4/6 mils
- Hoolgrootte: minimaal 0,3 mm
- Afgeronde platendikte: 1,6 mm
- Afgewerkte koperen gewicht: 1 oz (1,4 ml) op de buitenste lagen
- Via Plating Dikte: 20 μm
- Oppervlakteafwerking: ENEPIG (electroless Nickel, electroless Palladium en Immersion Gold)
- zijdefilter: wit boven, zonder onderkant; blauw soldeermasker boven, zonder onderkant
- Elektrische test: 100% elektrische test vóór verzending

Kunstwerk en kwaliteit
- Artwork Type: Gerber RS-274-X
- Kwaliteitsstandaard: IPC-klasse 2
- Beschikbaarheid: Wereldwijd

Toepassingen
De Rogers RO4730G3 PCB is bijzonder geschikt voor:

- Cellulaire basisstation antennes

De Rogers RO4730G3 PCB voor moderne antennes

In de snel evoluerende wereld van de elektronica is de zoektocht naar hoogwaardige printplaten (PCB's) van het allergrootste belang.met een vermogen van meer dan 50 W,.

Belangrijkste kenmerken van de RO4730G3

De Rogers RO4730G3 PCB heeft indrukwekkende dielectrische eigenschappen, waaronder een dielectrische constante (Dk) van 3,0 ± 0,05 bij 10 GHz en een lage dissipatiefactor van 0.0028Deze eigenschappen zorgen voor een minimaal energieverlies tijdens de signaaloverdracht, waardoor het ideaal is voor hoogfrequente communicatie.met een glazen overgangstemperatuur (Tg) van meer dan 280 °C, kan de RO4730G3 bestand zijn tegen harde thermische omgevingen zonder dat de integriteit ervan wordt aangetast.

Begrip van thermische stabiliteit

De thermische stabiliteit is cruciaal in het PCB-ontwerp, vooral voor antenne-toepassingen.Dit is een van de belangrijkste redenen waarom de Europese Unie een belangrijke rol speelt in de ontwikkeling van de interne markt.De coëfficiënt van thermische uitbreiding (CTE) van koper minimaliseert de thermische spanning en zorgt voor lange duurzaamheid.

Voordelen van dielektrische systemen met een laag verlies

Een van de belangrijkste voordelen van de Rogers RO4730G3 is de lage verlies dielectric, wat leidt tot verminderde passieve intermodulatie (PIM) en een laag invoegverlies.Dit resulteert in een verbeterde signaalintegrititeit, van cruciaal belang voor toepassingen zoals cellulaire basisstationantennes.Door gebruik te maken van een lichtgewicht constructie, ongeveer 30% lichter dan standaard PTFE/glas laminaten, biedt de RO4730G3 uitzonderlijke prestaties zonder extra gewicht..

Flexibiliteit en compatibiliteit van het ontwerp

Met een lage CTE van minder dan 30 ppm/°C op de Z-as biedt het RO4730G3 PCB een grotere flexibiliteit in het ontwerp.Dit maakt het een aantrekkelijke keuze voor ontwerpers die zowel prestaties als kostenefficiëntie willen optimaliserenHet speciaal geformuleerde thermo-vasthoudende harsysteem vergemakkelijkt de fabricage en behoudt tegelijkertijd een hoge betrouwbaarheid.

Milieubewustzijn: een duurzame optie

In een tijd waarin duurzaamheid voorop staat, schijnt de Rogers RO4730G3 PCB als een milieuvriendelijke keuze.een verantwoorde oplossing bieden voor de moderne elektronische eisenDeze toewijding aan milieubeheer zorgt ervoor dat ontwerpers hoge prestaties kunnen behalen zonder afbreuk te doen aan duurzaamheid.

Toepassingen van Rogers RO4730G3 PCB's

De veelzijdigheid van de Rogers RO4730G3 maakt hem geschikt voor een breed scala aan toepassingen, met name in de telecommunicatiesector.Van cellulaire basisstationantennes tot RFID en draadloze toepassingen, zijn unieke eigenschappen zorgen voor betrouwbare prestaties in verschillende hoogfrequente scenario's.

Conclusie: De toekomst van de antenntechnologie

Als we kijken naar de toekomst van PCB-technologie, de Rogers RO4730G3 PCB vertegenwoordigt een belangrijke vooruitgang voor antenne ontwerp.,Het is een van de belangrijkste factoren in de ontwikkeling van elektronische apparaten van de volgende generatie.
