Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | RO3210 | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 197.5 mm x 77,3 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 50 Mil |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Markeren: | Onderdompeling Goud PCB,50 ml PCB |
||

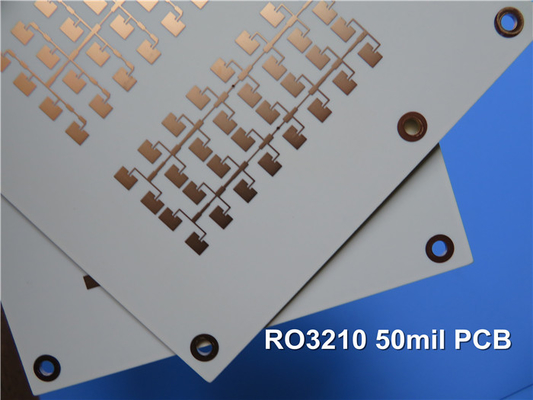

De Rogers RO3210 PCB is een cutting-edge high-frequency circuit material specifically engineered for exceptional electrical performance and enhanced mechanical stability.Dit innovatieve product is gemaakt van keramisch gevulde laminaten versterkt met geweven glasvezel., met een unieke combinatie van oppervlak gladheid en stijfheid.De RO3210 laminates combineren de voordelen van niet-geweven PTFE voor fijnere lijn etching toleranties met de structurele integriteit van PTFE.Dat maakt ze ideaal voor high-performance printed circuit boards.
Belangrijkste kenmerken
De RO3210 beschikt over een verscheidenheid aan indrukwekkende features:
- Dielectric constant (Dk): 10.2 ± 0.5Geoptimaliseerd voor high-frequency toepassingen.
- Dissipatiefactor: 0.0027 bij 10 GHz, minimaal energieverlies.
- Coëfficiënt van thermische uitbreiding: Matched to copper, with values of 13 ppm/°C in the X and Y axes and 34 ppm/°C in the Z axis.
- Afbraaktemperatuur (Td): 500 °C, wat thermische stabiliteit biedt bij hoge temperaturen.
- Thermische geleidbaarheid: 0.81 W/mK, faciliteert effectieve warmteverlies.
- Flammability Rating: V0 according to UL 94 standard, waarborgen veiligheid in verschillende toepassingen.
| Vastgoed | RO3210 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 10.2±0.5 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 10.8 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0027 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -459. | Z. | Ppm.°C | 10 GHz 0°CTot 100.°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.8 | X, Y | mm/m | COND A | ASTM D257 |
| Volumeweerstand | 103 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 103 | MΩ | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 579 517 |
M.D. CMD |
KPSI | 23°C | ASTM D 638 |
| Wateropname | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| Specifieke warmte | 0.79 | j/g/k | Berekeningen | ||
| Warmtegeleidbaarheid | 0.81 | W/M/K | 80°C | ASTM C518 | |
| Coëfficiënt van thermische uitbreiding (-55 tot 288)°C) |
13 34 |
X, Y Z. |
Ppm.°C | 23°C50% RH. | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| Dichtheid | 3 | gm/cm3 | |||
| Koperen schil sterkte | 11 | Plie | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Voordelen
De Rogers RO3210 PCB biedt tal van voordelen:
- Verbeterde stijfheid: De geweven glasversterking verbetert de stijfheid, waardoor het hanteren gemakkelijker is tijdens de assemblage.
- Uniforme prestaties: biedt consistente elektrische en mechanische eigenschappen, ideaal voor complexe multi-layer high-frequency structuren.
De in-plane uitbreidingscoëfficiënten zijn matched met koper, waardoor het geschikt is voor hybride ontwerpen en betrouwbare oppervlakte-gebouwde assemblages.
- Dimensionele stabiliteit: Uitstekende stabiliteit zorgt voor hoge productieopbrengsten, vermindering van afval en verhoging van de efficiëntie.
- Oppervlak gladheid: Dit zorgt voor fijnere lijn etching toleranties, verbetert de flexibiliteit en precisie van het ontwerp.
Technische specificaties
De Rogers RO3210 PCB features a 2-layer rigid stackup:
- Koperlaag 1: 35 μm
- RO3210 Core: 50 millimeter.
- Koperlaag 2: 35 μm
De PCB ondersteunt een minimum trace/space van 4/7 mils en een minimum hole size van 0.4 mm.Elk bord ondergaat 100% elektrische testen voor verzending om kwaliteit en betrouwbaarheid te garanderen..
De Rogers RO3210 PCB is geschikt voor een verscheidenheid aan toepassingen, waaronder automotive collision avoidance systems, GPS antennas, wireless telecommunications systems, microstrip patch antennas,satellieten voor rechtstreekse uitzendingData links in kabel systemen, remote meter readers, power backplanes, LMDS en wireless broadband, en basis station infrastructuur.De veelzijdigheid en de hoge prestaties maken het een waardevolle aanwinst in verschillende industrieën..
In conclusion, the Rogers RO3210 PCB combines innovative material technology with cost-effective manufacturing solutions.Dit maakt het een uitstekende keuze voor ingenieurs en fabrikanten die op zoek zijn naar betrouwbareVoor meer informatie of om een bestelling te plaatsen, neem contact op met ons verkoopteam of bezoek onze website.Ervaar de betrouwbaarheid en efficiëntie van de Rogers RO3210 PCB in je volgende project..
