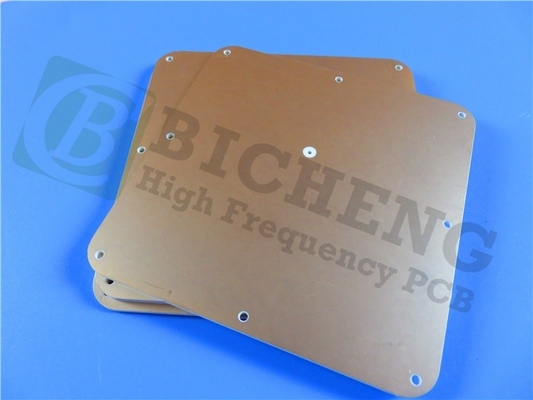

50mil Rogers RO3010 PCB voor microgolven en RF toepassingen

In de snel evoluerende wereld van de elektronica blijft de vraag naar hoogwaardige printplaten (PCB's) toenemen, met name in toepassingen die precisie en betrouwbaarheid vereisen.De nieuw geleverde Rogers RO3010 PCB is een primaire keuze voor ingenieurs en fabrikanten die uitzonderlijke prestaties zoeken in micro- en radiofrequentie (RF) toepassingen.

Inleiding tot Rogers RO3010
De Rogers RO3010 is een geavanceerd PCB materiaal samengesteld uit keramisch gevulde PTFE composieten.Deze unieke formulering biedt niet alleen een hogere dielectrische constante, maar zorgt ook voor uitstekende mechanische en elektrische stabiliteitDeze eigenschappen maken de RO3010 een optimale keuze voor een breed scala aan toepassingen, met name op het gebied van breedbandcomponenten.Het vermogen om de complexiteit van het ontwerp te vereenvoudigen en tegelijkertijd de miniaturisering van circuits te ondersteunen, maakt het een waardevolle aanwinst voor ingenieurs die de grenzen van technologie willen verleggen.

Waarom Rogers RO3010 kiezen?
De RO3010 PCB is ontworpen voor veelzijdigheid, waardoor het ideaal is voor productieomgevingen met een groot volume.maakt het fabrikanten mogelijk geavanceerde elektronische producten te produceren zonder dat dit tot onbetaalbare kosten leidtMet zijn uitzonderlijke stabiliteit over een breed frequentiebereik is de RO3010 perfect geschikt voor toepassingen die betrouwbaarheid en precisie vereisen.

Hoofdkenmerken van de Rogers RO3010


Superieure dielektrische eigenschappen
De RO3010 PCB heeft een dielectrische constante van 10,2 ± 0,30 bij 10 GHz, waardoor de signaalintegriteit superieur is en het signaalverlies tot een minimum wordt beperkt.0022 op dezelfde frequentie zorgt voor het behoud van de energie-efficiëntie, waardoor het een uitstekende keuze is voor hoogfrequente toepassingen.

Thermische stabiliteit en geleidbaarheid
Met een thermische ontbindingstemperatuur (Td) van meer dan 500 °C kan de RO3010 extreme omstandigheden weerstaan zonder afbreuk te doen aan de prestaties.De lage coëfficiënten van thermische uitbreiding (CTE) 13 ppm/°C in de X-richting, 11 ppm/°C in de Y-richting en 16 ppm/°C in de Z-richting, zorgen voor dimensie­stabiliteit, die essentieel is voor toepassingen die onderhevig zijn aan thermische cyclussen.een warmtegeleidbaarheid van 0.95 W/mK helpt bij een effectieve warmteafvoer, waardoor de levensduur en betrouwbaarheid van het PCB wordt verbeterd.

Vochtbestendigheid
De RO3010 vertoont een vochtabsorptie van slechts 0,05%, waardoor het bord zelfs in vochtige omgevingen stabiel en betrouwbaar blijft.Deze eigenschap is met name belangrijk voor toepassingen in buitenomgevingen of gebieden met schommelende omgevingsomstandigheden..

Voordelen van het gebruik van Rogers RO3010

Dimensionale stabiliteit
Deze eigenschap is van cruciaal belang voor het behoud van de integriteit van het PCB tijdens temperatuurschommelingen,de prestaties van het schakel blijven consistent.

Kosteneffectiviteit
Rogers RO3010 is concurrerend geprijsd, waardoor het een economische keuze is voor massaproductieprocessen.Deze betaalbaarheid stelt fabrikanten in staat om PCB's van hoge kwaliteit te produceren zonder de begrotingsbeperkingen te overschrijden, waardoor het toegankelijk is voor zowel grote als kleine projecten.

Flexibiliteit voor meerlagig ontwerp
De RO3010 is geschikt voor het ontwerpen van boards met meerdere lagen, waardoor ingenieurs de flexibiliteit hebben om complexe schakelingen te maken die voldoen aan de eisen van moderne elektronica.Deze mogelijkheid is met name nuttig in toepassingen waar de ruimte beperkt is, en miniaturisatie is een prioriteit.

Technische specificaties

PCB-stapel: 2-lagig stijf PCB


Koperlaag 1: 35 μm
Rogers RO3010 Substraat: 50 mil (1,27 mm)
Koperlaag 2: 35 μm

Afmetingen van het bord: 85 mm x 57 mm, +/- 0,15 mm
Minimum spoor/ruimte: 4/4 mils
Minimale gatgrootte: 0,3 mm
Afgewerkte platendikte: 1,4 mm
Afgesloten koper Gewicht: 1 oz (1,4 mil) op buitenste lagen
Via Platingdikte: 20 μm
Oppervlakte: onderdompelingsgoud
Zijderap: geen aan beide zijden
Soldeermasker: geen aan beide zijden
Voor M6-schroeven:
Kwaliteitsborging: 100% elektrische test vóór verzending

Toepassingen van Rogers RO3010 PCB

De veelzijdigheid van het Rogers RO3010 PCB maakt het geschikt voor een breed scala aan hoogwaardige toepassingen, waaronder:

Automobiele radartoepassingen: essentieel voor geavanceerde bestuurdersassistentiesystemen (ADAS) waarbij betrouwbare signaalverwerking van cruciaal belang is.

GPS-antennen: ondersteunen nauwkeurige positionerings- en navigatiefuncties in verschillende apparaten.

Cellulaire telecommunicatiesystemen: ideaal voor vermogenversterkers en antennes, die een robuuste communicatie in mobiele apparaten mogelijk maken.

Patch antennes: Perfect voor draadloze communicatie, met compacte ontwerpen met een hoge efficiëntie.

Direct Broadcast Satellites: Ondersteuning van hoogfrequente operaties voor efficiënte satellietcommunicatie.

Gegevensverbinding op kabelnetwerken: Verbetering van de connectiviteit en betrouwbaarheid van de gegevensoverdracht in kabelnetwerken.

Remote meterlezers: efficiënte draadloze gegevensverzameling en -bewaking.

Power Backplanes: Ondersteunende hoogdichte, meerlagige configuraties voor energieverdeling in complexe systemen.

Conclusies
De Rogers RO3010 PCB is een belangrijke vooruitgang op het gebied van printcircuit materialen, met een combinatie van hoge prestaties, kosteneffectiviteit,en veelzijdigheid die voldoet aan de eisen van moderne elektronicaDe superieure dielektrische eigenschappen, thermische stabiliteit en vochtbestandheid maken het een ideale keuze voor ingenieurs en fabrikanten in verschillende industrieën.

Voor meer informatie of om te ontdekken hoe de Rogers RO3010 uw projecten kan verbeteren, neem dan contact op met ons verkoopteam of bezoek onze website.Omarmen van de toekomst van het circuitontwerp met de Rogers RO3010 PCB® uw partner in innovatie en betrouwbaarheid.
