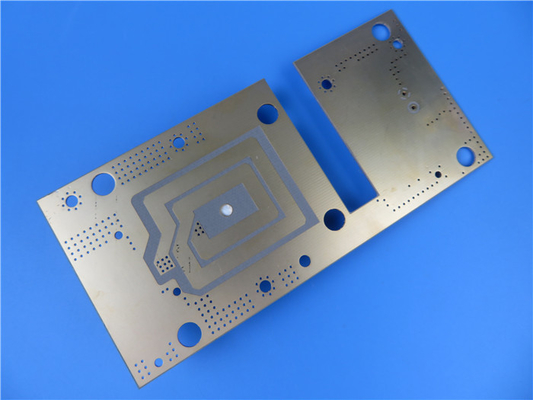

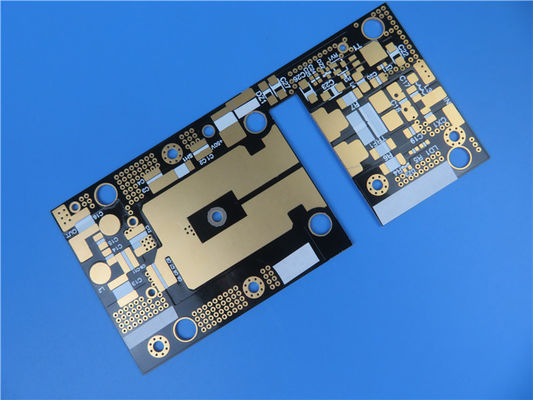

Dubbelzijdig RF-35 PCB 30 Mil Immersion Gold Finished PCB Board

Naarmate de technologie vooruitgaat, blijft de vraag naar hoogwaardige printplaten (PCB's) toenemen, met name op het gebied van toepassingen op het gebied van microgolven en radiofrequentie (RF).De nieuw geleverde RF-35 PCB van Taconic is een belangrijke stap voorwaarts in deze sectorIn dit artikel zullen we de kenmerken, voordelen, technische specificaties en toepassingen van het RF-35 PCB onderzoeken,een uitgebreid inzicht geven in waarom het de ideale keuze is voor zowel ingenieurs als fabrikanten.

Inleiding tot het RF-35 PCB

Het RF-35 PCB is een organisch-keramisch laminaat dat tot de ORCER-productenfamilie van Taconic behoort.een techniek die de mechanische sterkte en thermische stabiliteit van het materiaal verhoogtDe expertise van Taconic op het gebied van keramische vultechnologie en gecoate PTFE-glasvezel culmineert in de RF-35, waardoor deze een robuuste oplossing is voor verschillende RF-toepassingen.

Waarom RF-35 kiezen?

De RF-35 PCB is bijzonder geschikt voor lage kosten en grote commerciële toepassingen.De uitzonderlijke eigenschappen maken het een aantrekkelijke optie voor fabrikanten die op zoek zijn naar betrouwbare prestaties zonder de hoge kosten van traditionele materialenDe belangrijkste voordelen zijn een uitstekende schilsterkte, een zeer lage vochtabsorptie en een lage afvoerfactor, die allemaal bijdragen aan de superieure prestaties in veeleisende omgevingen.

Belangrijkste kenmerken en voordelen

Dielectrische eigenschappen

De kern van de prestaties van de RF-35 zijn de indrukwekkende diëlektrische eigenschappen met een diëlektrische constante van 3,5 bij 1,9 GHz en een dissipatiefactor van slechts 0.0018Deze eigenschappen zijn cruciaal voor toepassingen waar signaalintegriteit van het grootste belang is.

Mechanische en thermische stabiliteit

De RF-35 PCB vertoont een dielectrische afbraak van 41 kV, wat zijn vermogen toont om hoge spanningstoepassingen te weerstaan.zijn lage coëfficiënten van thermische uitbreiding (CTE) 19 ppm/°C in de X-richting, 24 ppm/°C in de Y-richting, en 64 ppm/°C in de Z-richting, zorgen voor dimensie stabiliteit tijdens de thermische cyclus.Deze stabiliteit is essentieel voor het behoud van de integriteit van de circuits in omgevingen met temperatuurschommelingen.

Ontvlambaarheid en veiligheid

Met een ontvlambaarheidsclassificatie van UL-94 V0 voldoet het RF-35 PCB aan strenge veiligheidsnormen, waardoor het geschikt is voor een breed scala aan toepassingen.Deze beoordeling is met name belangrijk in industrieën waar veiligheid een cruciaal probleem is, zoals telecommunicatie en automobiel.

Lage kosten en hoge prestaties

De RF-35 PCB is ontworpen voor de productie van grote hoeveelheden, waardoor fabrikanten de kosten laag kunnen houden en tegelijkertijd een hoge prestatie kunnen behouden.De uitstekende schilhoudendheid voor 1/2 ounce en 1 ounce koper lagen vergemakkelijkt gemakkelijke herbewerking, een aanzienlijk voordeel in productieomgevingen waar wijzigingen noodzakelijk kunnen zijn.

Vochtbestendigheid

De ultralage vochtabsorptie van het RF-35 PCB verbetert de betrouwbaarheid in vochtige omgevingen.waar vocht de prestaties kan belemmeren.

Technische specificaties

Het begrijpen van de technische specificaties van dit RF-35 PCB is essentieel voor ingenieurs die het willen integreren in hun ontwerpen.

- PCB Stackup: 2-laag rigide PCB
- Koperlaag 1: 35 μm
- RF-35 Core: 30 mil (0,762 mm)
- Koperlaag 2: 35 μm
- Afmetingen van het bord: 30,6 mm x 29,45 mm, +/- 0,15 mm
- Minimaal spoor/ruimte: 4/4 millimeter.
- Minimale gatgrootte: 0,4 mm
- Afgeronde platendikte: 0,8 mm
- Afgerond kopergewicht: 1 oz (1,4 ml) op de buitenste lagen
- Via Plating Dikte: 25 μm
- Oppervlakte: onderdompeling goud.
- Zijderap: Boven: Wit; Onder: Geen
- Soldeermasker: Boven: Blauw; Onderaan: Geen
- Kwaliteitsborging: 100% elektrische test vóór verzending
- Kwaliteitsstandaard: IPC-klasse 2

Toepassingsgebieden

De veelzijdigheid van het RF-35 PCB maakt het geschikt voor een breed scala aan toepassingen, waaronder:

- Versterkers: betrouwbare prestaties bij het versterken van signalen met minimale vervorming.
- Filters en koppelingen: essentieel voor signaalverwerking en beheer van frequentiebereiken.
- Passieve componenten: ideaal voor toepassingen die een stabiele en consistente prestatie vereisen.

Conclusies

De RF-35 PCB is een bewijs van Taconic's inzet voor innovatie en kwaliteit in de PCB markt.en uitzonderlijke betrouwbaarheid maakt het een uitstekende keuze voor ingenieurs en fabrikanten in de micro- en RF-sectorDoor de RF-35 te kiezen, koopt u niet alleen een PCB, u investeert in een oplossing die uw ontwerpen zal verbeteren en de prestaties van uw toepassingen zal verbeteren.

Voor meer informatie over het RF-35 PCB en hoe het aan uw specifieke behoeften kan voldoen, neem dan contact op met ons verkoopteam of bezoek onze website.Omarmen van de toekomst van de microgolf- en RF-technologie met de RF-35 PCB where quality meets affordability.
