| Materiaal: | F4BM220 | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 45 mm x 62 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 1 mm |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingstin |
| Markeren: | PCB van het onderdompelingstin,1 mm PCB,Groen soldermask PCB |
||

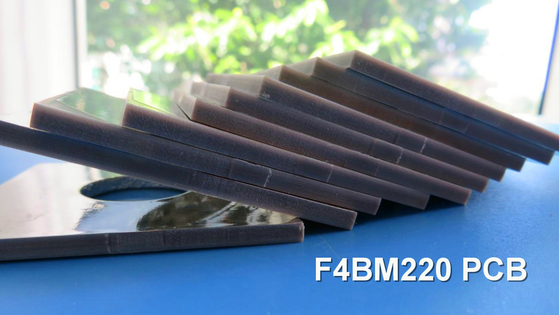

Wangling's F4BM220 laminaat is een vooruitgang in PCB-technologie.en polytetrafluorethyleenfolieMet de verbeterde isolatieweerstand en het verminderde dielektrische verlies overtreft dit PCB zijn voorganger, de F4B220,en is een concurrerend alternatief voor buitenlandse producten op de markt.
Belangrijkste kenmerken:
Dielectrische constante (Dk): 2,2 bij 10 GHz
Dissipatiefactor: 0,001 bij 10 GHz
Coëfficiënt van thermische uitbreiding (CTE): x-as 25 ppm/°C, y-as 34 ppm/°C, z-as 240 ppm/°C (-55°C tot 288°C)
Laag thermisch coëfficiënt van Dk: -142 ppm/°C (-55°C tot 150°C)
Vochtopname: ≤ 0,08%
Ontvlambaarheid: UL-94 V0
| PCB-capaciteit (F4BM) | |||
| PCB materiaal: | PTFE-glasvezelstof, bekleed met koper | ||
| Aanwijzing (F4BM) | F4BM | DK (10GHz) | DF (10 GHz) |
| F4BM217 | 2.17±0.04 | 0.0010 | |
| F4BM220 | 2.20±0.04 | 0.0010 | |
| F4BM233 | 2.33±0.04 | 0.0011 | |
| F4BM245 | 2.45±0.05 | 0.0012 | |
| F4BM255 | 2.55±0.05 | 0.0013 | |
| F4BM265 | 2.65±0.05 | 0.0013 | |
| F4BM275 | 2.75±0.05 | 0.0015 | |
| F4BM294 | 2.94±0.06 | 0.0016 | |
| F4BM300 | 3.00±0.06 | 0.0017 | |
| Aantal lagen: | Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB | ||
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
| Dielectrische dikte (of totale dikte) | 0.127mm (diëlektrisch), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB-grootte: | ≤ 400 mm x 500 mm | ||
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. | ||
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz. | ||
Deze PCB-stapel bestaat uit twee koperlagen met elk een dikte van 35 μm, gescheiden door een 1,00 mm F4BM220-kern. De afmetingen van het bord zijn nauwkeurig ingesteld op 45 mm x 62 mm met een tolerantie van ±0,15 mm,geschikt voor verschillende compacte toepassingenDe minimale trace/spacing vereisten zijn 4/7 mil, met een minimale gatgrootte van 0,3 mm, waardoor ingewikkelde circuitontwerpen mogelijk zijn.
Een afgewerkte plaatdikte van 1,1 mm, een kopergewicht van 1 oz (1,4 mil) op de buitenste lagen en een 20 μm via platingdikte dragen bij aan de robuuste constructie van dit PCB.De oppervlakte wordt afgewerkt met onderdompeling van tinVoor verzending ondergaat elk PCB 100% elektrische testen om kwaliteit en betrouwbaarheid te garanderen.
De F4BM220 2-laag rigide PCB is wereldwijd verkrijgbaar in het Gerber RS-274-X-formaat en voldoet aan de IPC-klasse-2-kwaliteitsnormen.
Typische toepassingen:
Mikrogolf-, RF- en radarsystemen
Faseverschuivers
Elektrische splijtmachines
Voedernetwerken
met een vermogen van niet meer dan 50 kW
Satellietcommunicatie
antennes voor basisstations
