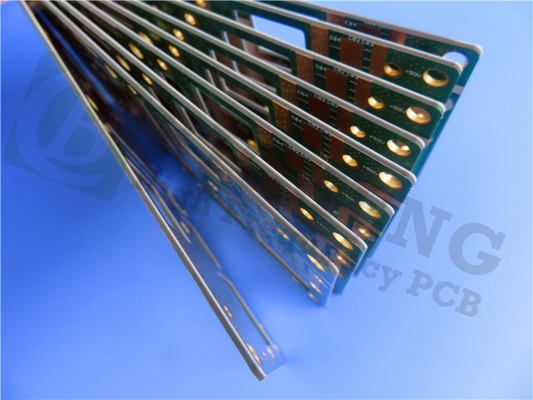

| Materiaal: | Rogers TMM3 Core | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 42.91 mm x 108,31 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 0,7 mm |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Zilver met onderdompeling |
De introductie van de Rogers TMM10 PCB, een toonaangevende oplossing ontworpen voor hoogfrequente toepassingen die uitzonderlijke betrouwbaarheid en prestaties vereisen.,de TMM10 is speciaal ontworpen voor striplijn- en microstripconfiguraties,het bieden van de voordelen van zowel PTFE als keramische substraten zonder de beperkingen van mechanische eigenschappen en productietechnieken.
Belangrijkste kenmerken
- Dielectrische constante (Dk): 9,20 ± 0,23 bij 10 GHz, waardoor optimale signaalintegriteit wordt gewaarborgd voor hoogfrequente toepassingen.
- Dissipatiefactor: 0,0022 bij 10 GHz, waardoor energieverlies tot een minimum wordt beperkt en de efficiëntie van het circuit wordt verhoogd.
- Thermische coëfficiënt Dk: -38 ppm/°K, waardoor de temperatuur stabiel blijft.
- Thermische uitbreiding: de coëfficiënt van thermische uitbreiding is gelijk aan koper, met waarden van 21 ppm/K (X- en Y-as) en 20 ppm/K (Z-as), waardoor de spanning tijdens de thermische cyclus wordt verminderd.
- Afbraaktemperatuur (Td): 425 °C TGA, geschikt voor omgevingen met hoge temperaturen.
- Thermische geleidbaarheid: 0,76 W/m·K, waardoor een effectief warmtebeheer mogelijk is.
- Diktebereik: verkrijgbaar in diktes van 0,0015 tot 0,500 inch ± 0,0015 ̊.
| TMM10 Typische waarde | ||||||
| Vastgoed | TMM10 | De richting | Eenheden | Voorwaarde | Testmethode | |
| Dielectrische constante,εProces | 9.20±0.23 | Z. | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Dielectrische constante,ε Ontwerp | 9.8 | - | - | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor (proces) | 0.0022 | Z. | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt van dielectrische constante | - 38 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Isolatieweerstand | > 2000 | - | - Wat is er? | C/96/60/95 van de Commissie | ASTM D257 | |
| Volumeweerstand | 2 x 108 | - | Mohm.cm | - | ASTM D257 | |
| Oppervlakteweerstand | 4 x 107 | - | Moehm. | - | ASTM D257 | |
| Elektrische sterkte ((diëlektrische sterkte) | 285 | Z. | V/mil | - | IPC-TM-650 methode 2.5.6.2 | |
| Thermische eigenschappen | ||||||
| Afbraak in temperatuur ((Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| Coëfficiënt van thermische uitbreiding - x | 21 | X | ppm/K | 0 tot 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Coëfficiënt van thermische uitbreiding - Y | 21 | Y | ppm/K | 0 tot 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Coëfficiënt van thermische uitbreiding - Z | 20 | Z. | ppm/K | 0 tot 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Warmtegeleidbaarheid | 0.76 | Z. | W/m/K | 80 °C | ASTM C518 | |
| Mechanische eigenschappen | ||||||
| Koperschilfsterkte na thermische stress | 5.0 (0,9) | X, Y | Lb/inch (N/mm) | na soldeerfloat 1 oz. EDC | IPC-TM-650 methode 2.4.8 | |
| Flexurele sterkte (MD/CMD) | 13.62 | X, Y | KPSI | Een | ASTM D790 | |
| Flexurale module (MD/CMD) | 1.79 | X, Y | MPSI | Een | ASTM D790 | |
| Fysieke eigenschappen | ||||||
| Vochtopname (2X2) | 1.27 mm (0,050") | 0.09 | - | % | D/24/23 | ASTM D570 |
| 3.18 mm (0,125") | 0.2 | |||||
| Specifieke zwaarte | 2.77 | - | - | Een | ASTM D792 | |
| Specifieke warmtecapaciteit | 0.74 | - | J/g/K | Een | Berekeningen | |
| Loodvrij proces compatibel | - Jawel. | - | - | - | - | |
Voordelen
- Mechanische veerkracht: De mechanische eigenschappen van de TMM10 bieden een effectieve weerstand tegen kruip en koude stroming, waardoor de betrouwbaarheid op lange termijn wordt gewaarborgd in veeleisende toepassingen.
- Chemische weerstand: de weerstand van het materiaal tegen chemische stoffen vermindert het risico op schade tijdens de fabricage.
- Vereenvoudigde verwerking: er is geen natriumnaftenaatbehandeling vereist voor elektroless plating, waardoor de productieprocessen worden gestroomlijnd.
- Betrouwbare draadbinding: De TMM10 is gebaseerd op thermovast hars en zorgt voor betrouwbare draadbinding zonder padopheffing of substraatvervorming.
PCB-stapeling
De TMM10 PCB heeft een robuuste 2-laag rigide stapel:
- Koperlaag 1: 35 μm
- Rogers TMM10 Core: 0,381 mm (15 mil)
- Koperlaag 2: 35 μm
Details van de bouw
- Afmetingen van het bord: 91,2 mm x 53,5 mm (1 PCS, ± 0,15 mm)
- Minimaal spoor/ruimte: 7/9 mils
- Minimale gatgrootte: 0,30 mm
- Afgeronde platendikte: 0,45 mm
- Afgewerkte koperen gewicht: 1 oz (1,4 ml) op de buitenste lagen
- Via Plating Dikte: 20 μm
- Oppervlakte afwerking: Immersion Gold.
- Top Silkscreen: Geen
- Onderste zijderap: geen
- Top Solder Mask: Geen
- Bottom Solder Mask: Geen
- Kwaliteitsborging: vóór verzending wordt 100% elektrisch getest.
Kunstwerken en normen
- Tipe van het geleverde kunstwerk: Gerber RS-274-X
- Kwaliteitsstandaard: IPC-klasse 2
- Beschikbaarheid: Wereldwijd beschikbaar.
Typische toepassingen
De Rogers TMM10 PCB is ideaal voor een breed scala aan toepassingen, waaronder:
- RF- en microgolfcircuits
- Versterkers en combinatoren van vermogen
- Filters en koppelingen
- Satellietcommunicatiesystemen
- antennes voor GPS-systemen
- Patch antennes
- dielectrische polarisatoren en lens
- Chip-testers
Conclusies
De Rogers TMM10 PCB biedt een robuuste en betrouwbare oplossing voor hoogfrequente toepassingen, waarbij geavanceerde materiaal eigenschappen worden gecombineerd met uitzonderlijke prestaties.lucht- en ruimtevaartVoor meer informatie of om een bestelling te plaatsen, neem vandaag nog contact met ons op!
| PCB materiaal: | Keramische, koolwaterstofhoudende, thermosettende polymeercomposites |
| Aanduiding: | TMM10 |
| Dielectrische constante: | 9.20 ± 0.23 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, OSP enz. |
Het potentieel van Rogers TMM10 PCB ontgrendelen: een doorbraak in hoogfrequente betrouwbaarheid
In de snelle wereld van de elektronica neemt de vraag naar hoogwaardige printplaten (PCB's) steeds toe.Vooral in hoogfrequente toepassingen zoals telecommunicatie en luchtvaart.De Rogers TMM10 PCB onderscheidt zich als een revolutionaire oplossing, ontworpen om te voldoen aan de strenge eisen van moderne elektronische ontwerpen.en toepassingen van het TMM10 PCB, wat aantoont waarom het een game changer in de industrie is.
Belangrijkste kenmerken van de Rogers TMM10 PCB
Uitzonderlijke dielektrische eigenschappen
De Rogers TMM10 PCB beschikt over een opmerkelijke dielectrische constante (Dk) van 9,20 ± 0,23 bij 10 GHz, waardoor minimale signaalvervorming wordt gewaarborgd voor hoogfrequente toepassingen.De ontwerp dielectrische constante bereikt 9.8, stabiel blijft in een frequentiebereik van 8 GHz tot 40 GHz. Bovendien is de dissipatiefactor laag 0.0022, waardoor energieverlies tot een minimum wordt beperkt en de algemene efficiëntie van elektronische schakelingen wordt verhoogd.
Thermische stabiliteit en mechanische weerbaarheid
Een van de opvallende kenmerken van het TMM10 is de indrukwekkende thermische stabiliteit.het geschikt maken voor veeleisende omgevingenDe thermische coëfficiënt van de dielektrische constante bedraagt -38 ppm/°K, waardoor de stabiliteit in een breed temperatuurbereik van -55°C tot 125°C wordt gewaarborgd.de TMM10 beheert de warmte efficiënt, waardoor de prestaties niet verslechteren.
De mechanische eigenschappen van de TMM10 PCB zijn ontworpen om te weerstaan kruipen en koude stroom, die de integriteit van traditionele PCB's in de loop van de tijd in gevaar kan brengen.62 kpsi en de buigmodulus van 1.79 Mpsi zorgt voor lange termijn betrouwbaarheid, waardoor de TMM10 een ideale keuze is voor toepassingen die consistente prestaties vereisen.
Vergemakkelijkt productieproces
De Rogers TMM10 PCB is ontworpen voor een gemakkelijke productie.het productieproces vereenvoudigen en de kosten verlagenDeze gestroomlijnde aanpak stelt fabrikanten in staat om de productie op te schalen zonder de kwaliteit op te offeren.
Verscheidene toepassingen van Rogers TMM10 PCB
De veelzijdigheid van het TMM10 PCB maakt het geschikt voor een breed scala aan toepassingen, waaronder:
- RF- en microgolfcircuits: ideaal voor toepassingen die hoge precisie en prestaties vereisen.
- Versterkers en combinatoren: faciliteert efficiënte signaaloverdracht met minimale verliezen.
- Satellietcommunicatiesystemen: betrouwbare prestaties in veeleisende omgevingen.
- Global Positioning Systems (GPS) antennes: zorgt voor nauwkeurige ontvangst en verzending van signalen.
Kwaliteitsborging en testnormen
Om de betrouwbaarheid te garanderen, wordt elk PCB strikt getest, inclusief 100% elektrische testen vóór verzending.Deze kwaliteitsverbintenis garandeert dat elk product voldoet aan de hoge normen die worden verwacht in hoogfrequente toepassingen.
Conclusie: De toekomst van hoogfrequente circuits
De Rogers TMM10 PCB vertegenwoordigt een belangrijke vooruitgang in PCB-technologie voor hoogfrequente toepassingen.De TMM10 is ontworpen om te voldoen aan de veeleisende eisen van moderne elektronica..
Ontdek de toekomst van hoogfrequente schakelingen vandaag nog! Ontgrendel ongeëvenaarde prestaties met Rogers TMM10 technologie en transformeer je ontwerpen in betrouwbare, hoogwaardige oplossingen.Voor meer informatie of om een bestelling te plaatsenUw reis naar geavanceerde elektronische oplossingen begint hier!
