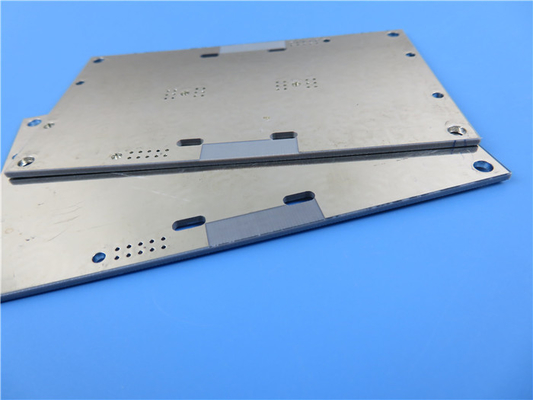

| Materiaal: | TC600 | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 61.99mm x 39.99mm = 2Typen = 2PCS, +/- 0.15mm | PCB-dikte: | 0,8 mm |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Markeren: | 30 miljoen TC600 PCB |
||
In het competitieve landschap van de elektronica is een revolutionaire efficiëntie in hoogfrequente toepassingen cruciaal voor modern ontwerp.ontworpen om de prestaties te maximaliseren door middel van superieure thermische beheersing en lage verlieskenmerkenIn dit artikel worden de unieke kenmerken, voordelen en toepassingen van het TC600 PCB besproken en wordt aangetoond waarom het een essentieel onderdeel is voor ingenieurs en ontwerpers die streven naar excellentie.
Inleiding tot TC600-laminaat
Het TC600-laminaat is een geweven glasvezelversterkt, met keramiek gevulde, op PTFE gebaseerde composiet dat speciaal is ontworpen voor hoogwaardige printplaten.met een diëlektrische constante (Dk) van 6.15 zowel bij 1,8 MHz als bij 10 GHz zorgt dit laminaat voor een efficiënte signaalverspreiding, die essentieel is voor hoogfrequente operaties.0020 bij 10 GHz minimaliseert signaalverlies, zodat hoogfrequente signalen op grotere afstanden hun integriteit behouden.
Het belang van thermisch beheer in PCB-ontwerp
Een effectief warmtebeheer is een cruciaal punt in de moderne elektronica. De TC600 PCB is op dit gebied uitstekend, met een thermische geleidbaarheid van 1,1 W/mK in de Z-as en 1,4 W/mK in de X- en Y-as.Deze superieure warmtegeleidbaarheid maakt een efficiënte warmteafvoer mogelijk, waardoor de verbindingstemperatuur wordt verlaagd en de betrouwbaarheid van de actieve componenten wordt verbeterd.Het maakt het ideaal voor toepassingen waar het hanteren van een hoog vermogen essentieel is.
Mechanische robuustheid: een stap vooruit in PCB-technologie
In tegenstelling tot breekbare laminaatmaterialen is het TC600 PCB ontworpen met mechanische robuustheid in het achterhoofd.Deze duurzaamheid is van cruciaal belang voor toepassingen in avionics en automotive electronicsDe hoge peelingsterkte van het TC600-laminaat zorgt ook voor een betrouwbare verwerking van smalle lijnen, waardoor de productie-efficiëntie wordt verhoogd.
| Vastgoed | Eenheid | Waarde | Testmethode |
| 1Elektrische eigenschappen | |||
| Dielektrische constante (kan afhankelijk van de dikte variëren) | |||
| @1,8 MHz | - | 6.15 | Resonantieholte |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| Dissipatiefactor | |||
| @1,8 GHz | - | 0.0017 | Resonantieholte |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| Temperatuurcoëfficiënt van dielektrische | - | ||
| TCεr @ 10 GHz (-40-150°C) | ppm/oC | - 75 | IPC TM-650 2.5.5.5 |
| Volumeweerstand | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| Oppervlakteweerstand | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| Elektrische kracht | Volts/mil (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| Dielectrische afbraak | kV | 62 | IPC TM-650 2.5.6 |
| Arcweerstand | sec. | > 240 | IPC TM-650 2.5.1 |
| 2. Thermische eigenschappen | |||
| Afbraaktemperatuur (Td) | |||
| Initieel | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T288 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T300 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| Thermische expansie, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Thermische expansie, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| % z-as Uitbreiding (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3. Mechanische eigenschappen | |||
| Peelingsterkte tot koper (1 oz/35 micron) | |||
| Na warmte-stress | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8 |
| Bij verhoogde temperaturen (150oC) | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Na-procesoplossingen | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8 |
| Young's Modulus | KPSI (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Buigkracht (machine/kruis) | KPSI (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Treksterkte (machine/kruis) | KPSI (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Compressiemodule | KPSI (MPa) | ASTM D-3410 | |
| Poisson's ratio | - | ASTM D-3039 | |
| 4. Fysieke eigenschappen | |||
| Wateropname | % | 0.02 | IPC TM-650 2.6.2.1 |
| Dichtheid, omgeving 23oC | g/cm3 | 2.9 | ASTM D792 methode A |
| Warmtegeleidbaarheid (z-as) | W/mK | 1.1 | ASTM E1461 |
| Thermische geleidbaarheid (x, y) | W/mK | 1.4 | ASTM E1461 |
| Specifieke warmte | J/gK | 0.94 | ASTM E1461 |
| Ontvlambaarheid | klasse | V0 | UL-94 |
| NASA Uitgassing, 125oC, ≤10-6 torr | |||
| Totaal massaverlies | % | 0.02 | NASA SP-R-0022A |
| Verzamelde vluchtige dieren | % | 0 | NASA SP-R-0022A |
| Waterdamp teruggevonden | % | 0 | NASA SP-R-0022A |
Details van de bouw
Deze PCB is voorzien van een 2-laag rigide stapel met elke koperlaag met een dikte van 35 μm, die een uitstekende geleidbaarheid biedt.het optimaliseren van zowel de thermische als de elektrische prestatiesMet afmetingen van 61,99 mm x 39,99 mm en een einddikte van 0,8 mm is het TC600-PCB ontworpen voor compacte toepassingen met behoud van hoge prestaties.
Kwaliteitsnormen voor TC600-laminaat
De TC600-PCB is volgens IPC-klasse-2-normen vervaardigd en ondergaat vóór verzending 100% strenge elektrische tests.Deze kwaliteitsverbintenis zorgt ervoor dat elke eenheid niet alleen voldoet aan, maar ook de betrouwbaarheid- en prestatiecriteria overtreft., waardoor ingenieurs vertrouwen hebben in hun ontwerpen.
| PCB materiaal: | Keramisch gevulde PTFE/geweven glasvezel |
| Aanduiding: | TC600 |
| Dielectrische constante: | 6.15 (10 GHz) |
| Dissipatiefactor | 0.002 (10 GHz) |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Kaars koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, zuiver verguld, enz. |
Typische toepassingen van TC600 PCB
De veelzijdigheid van het TC600 PCB maakt het geschikt voor een breed scala aan toepassingen, waaronder:
- Versterkers van vermogen: Verbetering van de efficiëntie en betrouwbaarheid in krachtige toepassingen.
- Microwave combinator en power divider boards: ideaal voor avionics en communicatiesystemen.
- Kleine voetafdruk antennes: Perfect voor ruimtebeperkte ontwerpen in mobiele apparaten.
- Digital Audio Broadcasting (DAB) antennes: Ondersteuning van een hoge kwaliteit van audio-overdracht.
- GPS- en handheld RFID-lezerantennes: betrouwbare prestaties in navigatiesystemen en trackingsystemen.
Conclusie: De toekomst van hoogwaardige PCB's
Met zijn innovatieve ontwerp en geavanceerde functies, is de TC600 PCB ingesteld om uw ontwerpen te verheffen met superieur thermisch beheer en prestaties.Aangezien ingenieurs steeds meer eisen stellen aan efficiëntie en betrouwbaarheid, de TC600 PCB biedt een oplossing die deze uitdagingen direct aanpakt.Omarmen van de toekomst van high-performance elektronica met de TC600 PCB where cutting-edge technology meets exceptional performance!
