| Materiaal: | Rogers 4003C Core | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 90.63mm x 170.35mm = 1 PCS, +/- 0.15mm | PCB-dikte: | 0.5 mm |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Zilver met onderdompeling |
| Markeren: | 2-lagig PCB-bord,16mil PCB-plaat,Onderdompeling zilveren PCB-platen |
||
De Rogers RO4003C PCB is een innovatieve oplossing die de voordelen van geweven glasversterkt koolwaterstof/keramiek combineert met de fabricagevoordelen van epoxy/glas.Ontworpen voor toepassingen met hoge prestaties, biedt dit laminaat elektrische eigenschappen die vergelijkbaar zijn met die van PTFE/geweven glas, terwijl het kosteneffectief blijft.RO4003C zorgt voor een strikte controle van de dielectrische constante en een laag verlies, waardoor het een uitstekende keuze is voor constructies van meerlaags bord (MLB).
Kenmerken
- Dielectrische constante: 3,38 ± 0,05 bij 10 GHz, die een betrouwbare signaalintegriteit biedt.
- Dissipatiefactor: 0,0027 bij 10 GHz, waardoor signaalverlies tot een minimum wordt beperkt.
- Thermische geleidbaarheid: 0,71 W/m/°K voor effectief warmtebeheer.
- Thermische stabiliteit: coëfficiënt van de dielectrische constante bij +40 ppm/°C, met een werkbereik van -50°C tot 150°C.
- Coëfficiënt van thermische uitbreiding (CTE): gelijk aan koper met X-as bij 11 ppm/°C en Y-as bij 14 ppm/°C; lage Z-as CTE van 46 ppm/°C.
- Glastransitie temperatuur (Tg): hoger dan 280 °C, met een robuuste thermische prestatie.
- Vochtopname: laag op 0,06%, waardoor de betrouwbaarheid wordt verbeterd.
| RO4003C Typische waarde | |||||
| Vastgoed | RO4003C | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.38±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.55 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0027 0.0021 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +40 | Z. | ppm/°C | - 50°Ctot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.3 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 11 14 46 |
X Y Z. |
ppm/°C | - 55°Ctot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °CTMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °CTGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 1.05 (6.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | N/A | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Voordelen
De Rogers RO4003C PCB is ideaal voor prestatiegevoelige, grootschalige toepassingen.het mogelijk maken van lagere fabricagekosten zonder afbreuk te doen aan kwaliteitHet ontwerp vereist geen speciale manipulatieprocedures, waardoor het voor verschillende productieomgevingen toegankelijk is.
PCB-specificaties

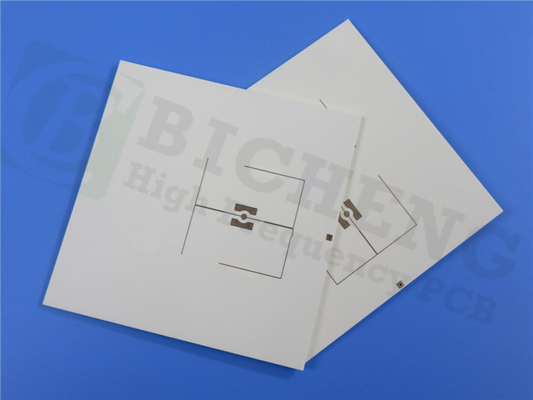

Deze PCB is gebouwd als een tweelaags stijf plaat met afmetingen van 90,63 mm x 170,35 mm, met een tolerantie van ±0,15 mm.406 mm (16 mil) Rogers 4003C kern tussen twee 35 μm koperlagenHet afgewerkte bord heeft een dikte van 0,5 mm, met een kopergewicht van 1 oz (1,4 mil) op de buitenste lagen.het garanderen van duidelijkheid in het ontwerp.
Kunstwerken en normen
Dit PCB wordt geleverd met illustraties in het Gerber RS-274-X-formaat, dat voldoet aan de IPC-klasse-2-kwaliteitsnormen.Deze naleving garandeert dat het PCB voldoet aan strenge eisen aan prestaties en betrouwbaarheid.
Beschikbaarheid
Dit RO4003C PCB is beschikbaar voor wereldwijde verzending, waardoor ingenieurs en ontwerpers gemakkelijk toegang hebben tot geavanceerde technologie voor hun projecten, ongeacht de locatie.
Typische toepassingen
Dit PCB is met name geschikt voor:
- antennes en vermogenversterkers voor cellulaire basisstations
-RF-identificatiemerkingen
- Automobiele radar- en sensorsystemen
-LNB's voor satellieten voor rechtstreekse uitzending
Verbeter uw elektronische ontwerpen met de Rogers RO4003C PCB's, een uitzonderlijke keuze voor hoogwaardige toepassingen die betrouwbaarheid, efficiëntie en kosteneffectiviteit vereisen.
