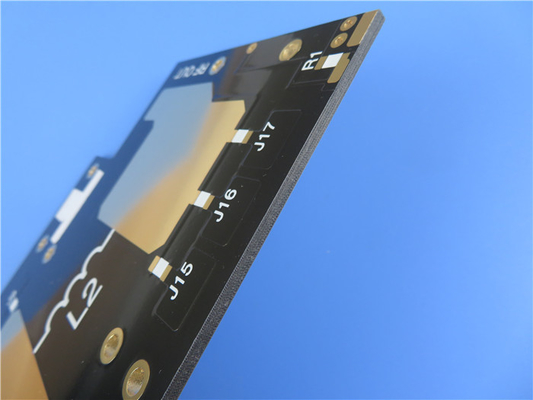

2OZ F4BTMS1000 PCB 2-laag 2 mm circuit met onderdompeling goud

Het F4BTMS-PCB is de nieuwste ontwikkeling op het gebied van hoogwaardige materialen, gebaseerd op de F4BTM-serie.Dit verbeterde materiaal bevat een aanzienlijke hoeveelheid keramiek en maakt gebruik van ultra-dunne, ultrafijne glasvezelstofversterking, wat resulteert in verbeterde prestatiekenmerken.de F4BTMS-serie kan vergelijkbare buitenlandse producten met superieure eigenschappen vervangen.

De innovatieve formulering minimaliseert dielectriciteitsverlies en verbetert de dimensionale stabiliteit door het glasvezel-effect tijdens de verspreiding van elektromagnetische golven te verminderen.Deze vooruitgang maakt een hoger gebruik van de frequentie mogelijk, verhoogde elektrische sterkte en verbeterde thermische geleidbaarheid.De F4BTMS-serie wordt ook gekenmerkt door een uitstekende lage coëfficiënt van thermische uitbreiding en stabiele dielektrische temperatuurkenmerken, waardoor het een ideale keuze is voor veeleisende omgevingen.

Belangrijkste kenmerken

De F4BTMS-serie beschikt over een minimale dielectrische constante tolerantie en een uitzonderlijke consistentie van batch tot batch.een dielectrische constante en een laag verlies op frequenties tot 40 GHz, die essentieel is voor fasegevoelige toepassingen.

Met een superieure temperatuurcoëfficiënt van dielektrische constante en verlies behoudt het materiaal frequentie- en fasestabiliteit binnen een temperatuurbereik van -55°C tot 150°C.De uitstekende weerstand tegen straling zorgt ervoor dat de diëlektrische en fysische eigenschappen stabiel blijven, zelfs na blootstelling aan straling.

Bovendien heeft de F4BTMS-serie een lage uitgasprestatie en voldoet zij aan de strenge eisen inzake vacuümuitgassen voor lucht- en ruimtevaarttoepassingen.De minimale thermische uitbreidingscoëfficiënten in de X, Y- en Z-richtingen zorgen voor dimensionale stabiliteit en betrouwbare koperen verbindingen.terwijl de lage wateropname haar betrouwbaarheid verder verbetert.

Modelnummers
De F4BTMS-serie omvat verschillende modelnummers, elk met verschillende dielektrische constanten:

- F4BTMS220 (Dk 2.2)
- F4BTMS233 (Dk 2.33)
- F4BTMS255 (Dk 2,55)
- F4BTMS265 (Dk 2.65)
- F4BTMS294 (Dk 2.94)
- F4BTMS300 (Dk 3.0)
- F4BTMS350 (Dk 3.5)
- F4BTMS430 (Dk 4.3)
- F4BTMS450 (Dk 4.5)
- F4BTMS615 (Dk 6.15)
- F4BTMS1000 (Dk 10.2)

Specificaties

De PCB-stackup bestaat uit een 2-lagig stijf ontwerp, met een koperlaag 1 van 35 μm, een Rogers F4BTMS1000-kern met een afmeting van 2,0 mm en een koperlaag 2 ook op 35 μm.

De afmetingen van het bord zijn 57 mm x 57 mm, met een tolerantie van +/- 0,15 mm. De minimale sporen/ruimte is ingesteld op 6/8 mil, terwijl de minimale gaatengrootte 0,4 mm is.

Met een eindplaat dikte van 2,1 mm en een eind kopergewicht van 2 oz (2,8 mils) voor de buitenste lagen, is het plaat ontworpen voor duurzaamheid.en de oppervlakte is onderdompeling goud.

Er is geen zijde- of soldeermasker aan beide zijden van het bord en er zijn gereguleerde diepte-slots vereist.

Normen en beschikbaarheid

De F4BTMS PCB is voorzien van hoge kwaliteitsnormen, met het type afbeelding Gerber RS-274-X. Het voldoet aan de IPC-Klasse-2-kwaliteitsnormen, waardoor de betrouwbaarheid en prestaties worden gewaarborgd.Dit product is wereldwijd verkrijgbaar, waardoor het voor verschillende toepassingen toegankelijk is.

Typische toepassingen

De F4BTMS-PCB is ideaal voor een breed scala aan toepassingen, waaronder:

- Ruimtevaart- en luchtvaartapparatuur
- Ruimte-installaties en cabine-installaties
- Microwave- en RF-toepassingen
- radarsystemen, met name in militaire context
- Voedingsnetwerken voor de distributie van signaal
- Fasegevoelige antennes en antennes met een fasearray
- Satellietcommunicatie

Met zijn geavanceerde functies en robuuste prestaties is het F4BTMS-PCB een uitzonderlijke keuze voor elektronische toepassingen met hoge frequentie en hoge betrouwbaarheid.
