| Materiaal: | DiClad 880 | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 70.28 mm x 139,35 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 60mil |
| Koperen gewicht: | 1 oz (1,4 ml) binnenste/buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Markeren: | 60 millimeter Immissiongoud circuit board,DiClad 880 PCB-circuit board,Immesion Gold twee laag pcb |
||

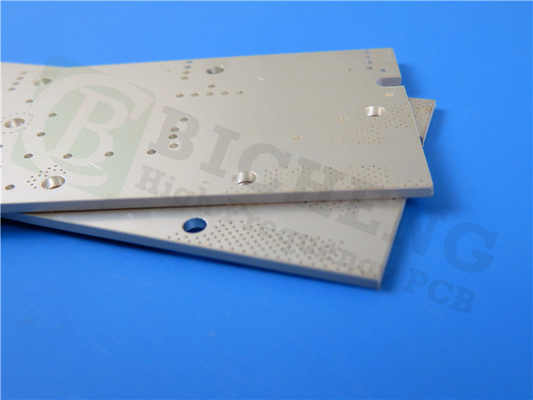

De DiClad 880 PCB is gemaakt van Rogers' geavanceerde geweven glasvezel versterkt, op PTFE gebaseerde composieten,met een vermogen van meer dan 10 W,Met een nauwkeurige controle van de verhouding glasvezel/PTFE bereiken DiClad 880-laminaat niet alleen een lagere dielectrische constante en dissipatiefactor, maar bieden ze ook een verbeterde dimensionale stabiliteit.De unieke versterking van geweven glasvezel in DiClad 880 zorgt voor een grotere stabiliteit in vergelijking met niet-geweven glasvezelversterkte PTFE-laminaten met vergelijkbare diëlektrische eigenschappen, waardoor het een ideale keuze is voor toepassingen met hoge prestaties.
Belangrijkste kenmerken
De DiClad 880 vertoont een dielectrische constante (Dk) van 2,17 of 2.2, met een tolerantie van +/- 0,04 bij frequenties van 10 GHz en 23°C, alsmede bij 1 MHz. De dissipatiefactor is indrukwekkend laag, 0,0009 bij 10 GHz en 0,0008 bij 1 MHz,bijdragen aan de efficiëntie ervan.
Bovendien is de temperatuurcoëfficiënt van dielektrische constante (TcDK) -160 ppm/°C, waardoor de stabiliteit in een temperatuurbereik van -10°C tot 140°C wordt gehandhaafd.02%De coëfficiënt van thermische uitbreiding (CTE) is 25 ppm/°C in de X-as, 34 ppm/°C in de Y-as en 252 ppm/°C in de Z-as.Dit laminaat voldoet ook aan de UL 94-V0 ontvlambaarheidsnormen, waardoor de veiligheid in verschillende toepassingen wordt gewaarborgd.
| Vastgoed | Testmethode | Voorwaarde | DiClad 880 |
| Dielectrische constante @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 2.17, 2.20 |
| Dielectrische constante @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 2.17, 2.20 |
| Dissipatiefactor @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 0.0009 |
| Dissipatiefactor @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 0.0008 |
| Thermische coëfficiënt van Er (ppm/°C) | IPC TM-650 2.5.5.5 Geadapteerd |
-10°C tot +140°C | - 160 |
| Peelingsterkte (lbs. per inch) | IPC TM-650 2.4.8 | Na warmte-stress | 14 |
| Volumeweerstand (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1.4 x 109 |
| Oppervlakteweerstand (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2.9 x 106 |
| Arcweerstand | ASTM D-495 | D48/50 | > 180 |
| Tensielmodule (kpsi) | ASTM D-638 | A, 23°C | 267, 202 |
| Treksterkte (kpsi) | ASTM D-882 | A, 23°C | 8.1, 7.5 |
| Compressiemodule (kpsi) | ASTM D-695 | A, 23°C | 237 |
| Flexurale modulus (kpsi) | ASTM D-790 | A, 23°C | 357 |
| Dielectrische afbraak (kV) | ASTM D-149 | D48/50 | > 45 |
| Dichtheid (g/cm3) | ASTM D-792 methode A | A, 23°C | 2.23 |
| Waterabsorptie (%) | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0.02 |
| Coëfficiënt van thermische | IPC TM-650 2.4.24 | 0°C tot 100°C | |
| Uitbreiding (ppm/°C) | Mettler 3000 | ||
| X-as | thermomechanische | 25 | |
| Y-as | Analysator | 34 | |
| Z-as | 252 | ||
| Thermische geleidbaarheid (W/mK) | ASTM E-1225 | 100°C | 0.261 |
| Uitgassing | NASA SP-R-0022A | 125°C, ≤ 10-6 torr | |
| Totaal massaverlies (%) | Maximaal 1,00% | 0.01 | |
| Verzameld Vluchtig | Maximaal 0,10% | 0.01 | |
| Verdund materiaal (%) | |||
| Waterdampherstel (%) | 0.01 | ||
| Zichtbaar condensat (±) | - Nee. | ||
| Ontvlambaarheid UL dossier E 80166 | UL 94 Verticale Brand IPC TM-650 2.3.10 | C48/23/50, E24/125 | Voldoet aan de eisen van UL94-V0 |
Voordelen
DiClad 880-PCB biedt tal van voordelen, waaronder een extreem lage verliestangent en uitstekende dimensionale stabiliteit, die cruciaal zijn voor hoogfrequente toepassingen.De uniforme prestaties van het product op alle frequenties zorgen voor consistente elektrische eigenschappen., die een betrouwbare werking biedt.
Het materiaal is chemisch bestand, heeft de laagste vochtabsorptie onder PTFE-composites en behoudt een stabiele dielectrische constante over een breed frequentiebereik.Deze lage Dk ondersteunt bredere lijnbreedten, wat resulteert in een lager invoegverlies, waardoor DiClad 880 een uitzonderlijke keuze is voor veeleisende elektronische ontwerpen.
Specificaties
Deze PCB-stackup heeft een 2-lagig stijf ontwerp, bestaande uit een koperlaag 1 van 35 μm, een DiClad 880-kern met een afmeting van 1.524 mm (60 mil) en een koperlaag 2 ook op 35 μm.
De afmetingen van het bord zijn 70,28 mm x 139,35 mm, met een tolerantie van +/- 0,15 mm. De minimale sporen/ruimte is ingesteld op 5/8 mils, terwijl de minimale gaatengrootte 0,25 mm is.
De afgeronde plaatdikte is 0,8 mm en het afgewerkte kopergewicht is 1 oz (1,4 mils) voor de buitenlagen.
Voor het zijdebeeld is de bovenkant met een witte afdruk, terwijl de onderkant geen witte afdruk heeft.elk PCB wordt onderworpen aan een elektrische test van 100% om de betrouwbaarheid te waarborgen.
| PCB materiaal: | Geweven glasvezelversterkte, op PTFE-basis vervaardigde composieten |
| Aanduiding: | DiClad 880 |
| Dielectrische constante: | 2.20 (10 GHz) |
| Dissipatiefactor | 0.0009 (10 GHz) |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Onderdompelingsgoud (ENIG), HASL, onderdompeling zilver, onderdompeling tin, OSP, ENEPIG, Bare Copper, Pure gold plated etc. |
Normen en beschikbaarheid
Dit pcb wordt geleverd in overeenstemming met hoge kwaliteitsnormen. Het kunstwerk type is Gerber RS-274-X, en het voldoet aan de IPC-Klasse-2 standaard. Dit product is wereldwijd verkrijgbaar,het toegankelijk maken voor verschillende projecten.
Typische toepassingen
De DiClad 880 PCB is geschikt voor een reeks toepassingen, waaronder:
- Netwerken voor radarvoeding
- Commerciële netwerken voor gefasiseerde arrays
- Antennen voor basisstations met een laag verlies
- Leidssystemen
- Digitale radio-antenne
- Filters, koppelingen en geluidsversterkers (LNA's)
Met zijn geavanceerde kenmerken en robuuste prestaties is het DiClad 880 PCB een uitstekende keuze voor hoogfrequente en hoogwaardige elektronische toepassingen.
