Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | AD1000 | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 92.32mm x 41.52mm = 2Types = 2PCS, +/- 0.15mm | PCB-dikte: | 1.56mm |
| Koperen gewicht: | 1 oz (1,4 ml) binnenste/buitenste lagen | Oppervlakte afwerking: | Zilver met onderdompeling |

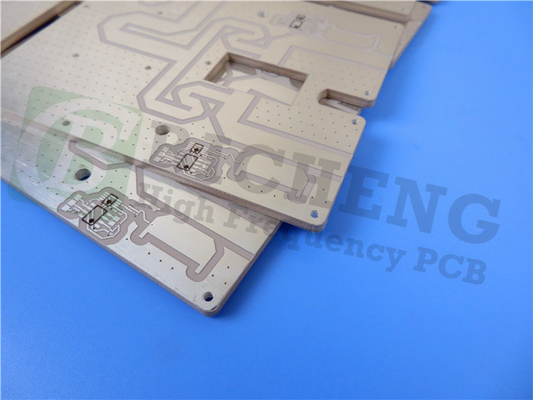

| Markeren: | AD1000 onderdompeling zilveren circuit board,2 laag onderdompeling zilveren circuit board,59mil onderdompeling zilveren circuit board |
||
De AD1000-PCB is een geavanceerde printplaat die is ontworpen met geweven glasversterkt laminaat.met een superieure dimensionale stabiliteit en mechanische robuustheid ten opzichte van andere 10 Dk-productenDe grote afmetingen van het paneel zorgen voor een efficiënte multicircuit verwerking, waardoor het een uitstekende keuze is voor miniaturisatie in verschillende toepassingen.Dit hoog dielektrisch constante substraat is bijzonder gunstig voor vermogenversterkers, filters, koppelingen en andere componenten die gebruikmaken van lijnen met een lage impedantie.
Belangrijkste kenmerken
- Materiaal uitmuntendheid: het enige geweven glas versterkt PTFE/keramisch laminaat met een dielectrische constante (Dk) van 10,2 of meer.
- Thermische prestaties: beste thermische geleidbaarheid in zijn klasse voor een verbeterde warmteafvoer.
- Duurzaam ontwerp: hoge koperen schilsterkte van > 12 lbs/in (na thermische spanning) en 13,6 lbs/in bij verhoogde temperaturen (150°C), waardoor dunnere gegraveerde lijnbreedten mogelijk zijn.
- Signalintegrity: het laagst beschikbare invoegverlies, waardoor een duidelijker signaaloverdracht wordt gewaarborgd.
- Groottevoordeel: grotere paneldimensies ondersteunen complexe indelingen en ontwerpen.
- Vochtbestendigheid: lage vochtopname van slechts 0,03% om de prestaties in vochtige omgevingen te behouden.
- Betrouwbare constructie: Uitstekende CTE-waarden (8 ppm/°C, 10 ppm/°C en 20 ppm/°C in X-, Y- en Z-richtingen) garanderen betrouwbaarheid bij de bevestiging van de onderdelen en de prestaties van de PTH.
| Vastgoed | Eenheden | Waarde | Testmethode |
| 1Elektrische eigenschappen | |||
| Dielektrische constante (kan afhankelijk van de dikte variëren) | |||
| @ 1 MHz | - | IPC TM-650 2.5.5.3 | |
| @ 10 GHz | - | 10.2 | IPC TM-650 2.5.5.5 |
| Dissipatiefactor | |||
| @ 1 MHz | - | IPC TM-650 2.5.5.3 | |
| @ 10 GHz | - | 0.0023 | IPC TM-650 2.5.5.5 |
| Temperatuurcoëfficiënt van dielektrische | - | ||
| TCεr @ 10 GHz (-40-150°C) | ppm/°C | -380 | IPC TM-650 2.5.5.5 |
| Volumeweerstand | |||
| C96/35/90 | MΩ-cm | 1.40x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 5.36x107 | IPC TM-650 2.5.17.1 |
| Oppervlakteweerstand | |||
| C96/35/90 | MΩ | 1.80x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 3.16x108 | IPC TM-650 2.5.17.1 |
| Elektrische kracht | Volts/mil (kV/mm) | 622 (24.5) | IPC TM-650 2.5.6.2 |
| Dielectrische afbraak | kV | > 45 | IPC TM-650 2.5.6 |
| Arcweerstand | sec. | > 180 | IPC TM-650 2.5.1 |
| 2. Thermische eigenschappen | |||
| Afbraaktemperatuur (Td) | |||
| Initieel | °C | > 500 | IPC TM-650 2.4.24.6 |
| 5% | °C | > 500 | IPC TM-650 2.4.24.6 |
| T260 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T288 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T300 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| Thermische expansie, CTE (x,y) 50-150oC | ppm/°C | 8, 10 | IPC TM-650 2.4.41 |
| Thermische expansie, CTE (z) 50-150oC | ppm/°C | 20 | IPC TM-650 2.4.24 |
| % z-as Uitbreiding (50-260oC) | % | IPC TM-650 2.4.24 | |
| 3. Mechanische eigenschappen | |||
| Peelingsterkte tot koper (1 oz/35 micron) | |||
| Na warmte-stress | Lb/in (N/mm) | >12 (2.1) | IPC TM-650 2.4.8 |
| Bij hoge temperaturen (150o) | Lb/in (N/mm) | 13.6 (2.4) | IPC TM-650 2.4.8.2 |
| Na-procesoplossingen | Lb/in (N/mm) | IPC TM-650 2.4.8 | |
| Young's Modulus | KPSI (GPa) | 200 (1,38) | IPC TM-650 2.4.18.3 |
| Buigkracht (machine/kruis) | KPSI (MPa) | 9.9/7.5 (68/52) | IPC TM-650 2.4.4 |
| Treksterkte (machine/kruis) | KPSI (MPa) | 5.1/4.3 (35/30) | IPC TM-650 2.4.18.3 |
| Compressiemodule | KPSI (GPa) | > 425 (> 2,93) | ASTM D-3410 |
| Poisson's ratio | - | 0.16 | ASTM D-3039 |
| 4. Fysieke eigenschappen | |||
| Wateropname | % | 0.03 | IPC TM-650 2.6.2.1 |
| Dichtheid, omgeving 23oC | g/cm3 | 3.20 | ASTM D792 methode A |
| Warmtegeleidbaarheid | W/mK | 0.81 | ASTM E1461 |
| Ontvlambaarheid | klasse | Voldoet aan V0 | UL-94 |
| NASA Uitgassing, 125oC, ≤10-6 torr | % | NASA SP-R-0022A | |
| Totaal massaverlies | % | 0.01 | NASA SP-R-0022A |
| Verzamelde vluchtige dieren | % | 0.00 | NASA SP-R-0022A |
| Waterdamp teruggevonden | % | 0.00 | NASA SP-R-0022A |
Voordelen
De AD1000 PCB biedt aanzienlijke voordelen voor uw projecten. De mechanische robuustheid zorgt ervoor dat het trillingsspanningen kan weerstaan, waardoor het ideaal is voor miniatuur circuits.Het toont een verbeterde dimensionale stabiliteit., die de betrouwbaarheid van andere 10 Dk-producten overtreft.
De miniaturisatie van de circuits met de AD1000 zorgt voor gewichtsreductie, een essentiële factor in de lucht- en ruimtevaart en in hoogwaardige toepassingen.het garanderen van levensduur en stabiliteit, zelfs onder veeleisende omstandigheden.
Bovendien verbetert de AD1000-PCB de signaalintegrititeit, waardoor verlies voor superieure communicatie en prestaties wordt geminimaliseerd.uiteindelijk de totale projectkosten verminderenBelangrijk is dat het zelfs in vochtige omgevingen een laag verlies behoudt, waardoor een hoge prestatie onder verschillende omstandigheden wordt gewaarborgd.
| PCB materiaal: | Geweven glas versterkt met PTFE/keramiek |
| Aanduiding: | AD1000 |
| Dielectrische constante: | 10.2 |
| Dissipatiefactor | 0.0023 10 GHz |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 59mil (1.499mm ), 125mil (3.175mm ), 127mil (3.226mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz. |
Specificaties
De PCB-stack-up bestaat uit een 2-lagig stijf ontwerp, met een koperlaag 1 van 35 μm, een AD1000-kerndikte van 1.499 mm (59 mil) en een koperlaag 2 ook op 35 μm.
Wat de afmetingen van het bord betreft, meet de AD1000 92,32 mm x 41,52 mm, verkrijgbaar in 2 soorten (2 PCS), met een tolerantie van +/- 0,15 mm.terwijl de minimale gatgrootte 0 is.35 mm.
Het afgewerkte plaatje is 1,56 mm dik en het afgewerkte kopergewicht is 1 oz (1,4 mils) voor de buitenste lagen.
Voor de zijde is de bovenkant wit gemarkeerd, terwijl er geen zijde aan de onderkant is.een 100% elektrische test wordt uitgevoerd om de betrouwbaarheid te garanderen.
Normen en beschikbaarheid
Dit pcb voldoet aan hoge kwaliteitsnormen. Het kunstwerk type is Gerber RS-274-X, en het voldoet aan de IPC-Class-2 standaard. Dit product is wereldwijd verkrijgbaar, waardoor de toegankelijkheid voor uw projecten.
Typische toepassingen
De AD1000-PCB is ideaal voor verschillende toepassingen, waaronder:
- X-band- en onderbandsystemen
- Radarmodules en -collectoren
- Systemen voor het vermijden van botsingen met vliegtuigen (TCAS)
- op de grond gebaseerde radarbewakingssystemen
- Miniaturiseerde circuits en patch antennes
- Versterkers van vermogen
- Versterkers met laag geluidsniveau (LNA's)
Met zijn geavanceerde functies en robuuste prestaties, is de AD1000 PCB een betrouwbare keuze voor uw elektronische behoeften.
