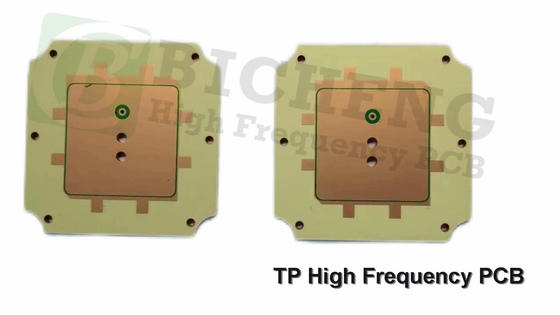

TP300 PCB 0,5 mm 2-laag onderdompeling zilveren circuit board

TP300 PCB 0,5 mm 2-laag onderdompeling zilveren circuit board

MOQ: 1 PCS
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
TP300
Aantal lagen:
2-laag
PCB-grootte:
53.2 mm x 66.56 mm = 2 Types = 2PCS, +/- 0.15 mm
PCB-dikte:
0.5 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Oppervlakte afwerking:
Onderdompeling zilver
Markeren:

2 lagenpcb

,

Onderdompelings Zilveren PCB

,

0.5 mm PCB's

Productbeschrijving

TP300 PCB is een geavanceerd printplaat gemaakt van het unieke TP thermoplastische materiaal, speciaal ontworpen voor hoogfrequente toepassingen.De diëlektrische laag van TP-laminaat bestaat uit keramiek en polyfenyleenoxidehars (PPO).Deze innovatieve structuur maakt het mogelijk de dielektrische constante nauwkeurig aan te passen.het maken van de TP300 geschikt voor een breed scala aan schakelvereisten.



Invoering van Wangling TP

Het TP-materiaal is een kenmerkend hoogfrequente thermoplastische stof die in de industrie wordt gebruikt.om de noodzaak van glasvezelversterking weg te nemenDe dielektrische constante kan fijn worden afgestemd door de verhouding van keramiek tot PPO-hars aan te passen.Dit gespecialiseerde productieproces zorgt voor uitstekende dielectrische prestaties en uitzonderlijke betrouwbaarheidIn dit verband verwijst "TP" naar het gladde oppervlakmateriaal zonder koperen bekleding, terwijl "TP-1" de versie met koperen bekleding aan één zijde aangeeft,en "TP-2" het materiaal met een koperbekleding aan beide zijden.



Belangrijkste kenmerken

Een van de kenmerken van de TP300 is de verstelbare dielektrische constante, die kan worden geselecteerd binnen een bereik van 3 tot 25.0, 4.4, 6.0, en 9.6Het dielectriciteitsverlies is laag, met minimale variatie tot 10 GHz, waardoor een betrouwbare werking wordt gewaarborgd in hoogfrequente toepassingen.De TP300 kan langdurige werktemperaturen van -100°C tot +150°C weerstaanDe temperatuur moet echter niet hoger zijn dan 180°C, aangezien dit kan leiden tot vervorming en verslechtering van de prestaties.



Technische productparameter Productmodellen en gegevensblad
Productkenmerken Testomstandigheden Eenheid TP TP-1 TP-2
Dielectrische constante Wanneer de dielectrische constante ≤ 11 is, is de testvoorwaarde 10 GHz.

Wanneer de dielektrische constante > 11 is, is de testvoorwaarde 5 GHz.
/ 3.0±0.06 4.4±0.09 6.0±0.12
6.15±0.12 9.2±0.18 9.6±0.19
10.2±0.2 11.0±0.022 16.0±0.4
20.0±0.8 22.0±0.88 25.0±1.0
De dielektrische constante kan worden aangepast binnen het bereik van 3,0 tot 25.
Dielektrische constante tolerantie Dielectrische constante 3,0 ∙ 11.0 / ± 2%
Dielectrische constante 11.1160 / ± 2,5%
Dielectrische constante 16.1 ‡ 25.0 / ± 4%
Verlies Tangent Verlies Tangent 3,0 ̊9.5 10 GHz / 0.0010
Verlies Tangent 9,6 ‰ 11.0 10 GHz / 0.0012
Verlies Tangent 11.1 ¢ 16.0 5 GHz / 0.0015
Verlies Tangent 16.1 ¢ 25.0 5 GHz / 0.0020 ¢ 0.0025
Dielectrische constante temperatuurcoëfficiënt Dielectrische constante 3,0 ̊9.5 -55 °C tot 150 °C PPM/°C - 50
Dielectrische constante 9,6160 -55 °C tot 150 °C PPM/°C -40
Dielectrische constante 16.1 ‡ 25.0 -55 °C tot 150 °C PPM/°C - 55
Peelsterkte 1 OZ Normale toestand N/mm > 0.6
1 oz na AC-vochtigheidstest N/mm > 0.4
Volumeweerstand Normale toestand bij 500 V MΩ.cm > 1 × 109
Oppervlakteweerstand Normale toestand bij 500 V > 1 × 107
Coëfficiënt van thermische uitbreiding
(XY Z)
Dielectrische constante 3,00 ̊4.40 -55 °C tot 150 °C PPM/°C 60,60,70
Dielectrische constante 4,60·6.15 -55 °C tot 150 °C PPM/°C 50,50,60
Dielectrische constante 6,16110 -55 °C tot 150 °C PPM/°C 40,40,55
Dielectrische constante 11.1160 -55 °C tot 150 °C PPM/°C 40,40,50
Dielectrische constante 16.1 ‡ 25.0 -55 °C tot 150 °C PPM/°C 35,35,40
Wateropname 20 ± 2 °C, 24 uur % ≤ 0.01
Langdurige werktemperatuur Hoog-laagtemperatuurkamer °C -100°C tot 150°C
Materiële samenstelling Polyphenyleenoxide, keramisch, gecombineerd met ED koperen folie.
De dichtheid en thermische geleidbaarheid van materialen met verschillende dielectrische constanten zijn als volgt:
Productkenmerken Eenheid Dielectrische constante
3.0 4.4 6.0 6.15 9.6 10.2 11.0 16.0 20.0 22.0 25.0
Dichtheid g/cm3 1.69 1.89 2.1 2.12 2.26 2.33 2.40 2.76 2.73 2.77 2.94
Warmtegeleidbaarheid W/(M.K) 0.40 0.44 0.55 0.55 0.65 0.67 0.70 0.80 0.85 0.90 1.0



PCB materiaal: Polyphenyleenoxide, keramische
Aanduiding (TP-reeks) Aanwijzing DK DF
TP300 3.0±0.06 0.0010
TP440 4.4±0.09 0.0010
TP600 6.0±0.12 0.0010
TP615 6.15±0.12 0.0010
TP920 9.2±0.18 0.0010
TP960 9.6±0.2 0.0011
TP1020 10.2±0.2 0.0011
TP1100 11.0±0.22 0.0011
TP1600 16.0±0.32 0.0015
TP2000 20.0±0.4 0.0020
TP2200 22.0±0.44 0.0022
TP2500 25.0±0.5 0.0025
Aantal lagen: Eenzijdig, dubbelzijdig PCB
Koperen gewicht: 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte (dielectrische dikte of totale dikte) 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte: ≤ 150 mm x 220 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz.



Deze PCB's hebben een tweelaagse stijve structuur, met een 0,5 mm TP300-kern met 35 μm koperlagen aan beide zijden.met een uiteindelijke dikte van 0.6 mm. Het ondersteunt minimale sporen- en ruimtevoorschriften van 4/7 mil en biedt plaats aan een minimale gatgrootte van 0,25 mm. De oppervlakte is onderdompeling zilver,Verbetering van de soldeerbaarheid en de algehele prestaties.

De afbeeldingen zijn in Gerber RS-274-X-formaat en het PCB voldoet aan IPC-Klasse-2-kwaliteitsnormen.

Typische toepassingen



Ideale toepassingen voor het TP300 PCB zijn:
- GPS-antenne
- Raketsystemen
- Fuses.
- Miniaturiseerde antennes



Met zijn geavanceerde functies en hoge betrouwbaarheid is het TP300-PCB een uitzonderlijke keuze voor moderne hoogfrequente elektronische ontwerpen.
