| Materiaal: | RO3006 | PCB-dikte: | 25mil |
|---|---|---|---|
| PCB-grootte: | 51.31 mm x 111,92 mm | Aantal lagen: | 2-laag |
| Koperen gewicht: | 1 oz | Oppervlakte afwerking: | Onderdompelingsgoud |
| Zilkscherm: | Wit | ||
| Markeren: | Onderdompelings Gouden PCB,25 millimeter PCB,Rogers RO3006 PCB |
||

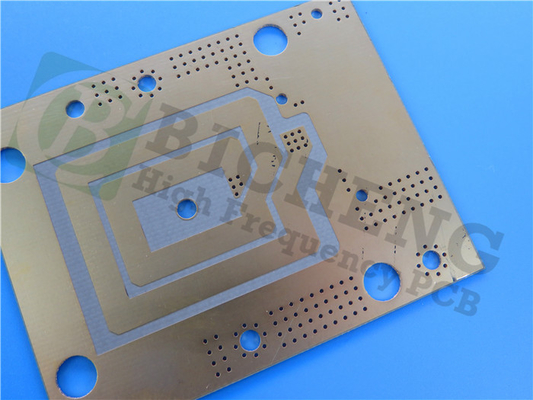

Rogers RO3006 PCB 25mmil 2-laag onderdompeling gouden circuit boards
Met onze hoogwaardige Rogers RO3006 PCB, ontworpen met geavanceerde keramische PTFE composiet materialen die uitzonderlijke elektrische en mechanische stabiliteit garanderen.met een diëlektrische eigenschap van niet meer dan 1Deze PCB is ontworpen om uit te blinken in veeleisende toepassingen in verschillende industrieën.
Belangrijkste kenmerken
- Materiaal: PTFE-composites met ceramica van Rogers RO3006
- Dielectrische constante: 6,15 ± 0,15 bij 10 GHz, 23°C
- Dissipatiefactor: 0,002 bij 10 GHz, 23°C
- Thermische eigenschappen: Td > 500°C, thermische geleidbaarheid 0,79 W/mK
- Vochtopname: 0,02%
- Coëfficiënt van thermische uitbreiding: X/Y-assen: 17 ppm/°C, Z-as: 24 ppm/°C (-55 tot 288 °C)
| Vastgoed | RO3006 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 6.15±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 6.5 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.002 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | - 262 | Z. | ppm/°C | 10 GHz -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.27 0.15 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Volumeweerstand | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 1498 1293 |
X Y |
MPa | 23°C | ASTM D 638 |
| Vochtopname | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Specifieke warmte | 0.86 | j/g/k | Berekeningen | ||
| Warmtegeleidbaarheid | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
17 17 24 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichtheid | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 7.1 | Ik ben erbij. | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Voordelen
- Eenvormige mechanische eigenschappen: ideaal voor het ontwerpen van meerlagige platen, met name wanneer een reeks dielektrische constanten vereist is.
- lage uitbreidingscoëfficiënt in het vliegtuig: overeenkomt met de uitbreiding van koper, waardoor betrouwbare op het oppervlak gemonteerde assemblages worden gewaarborgd, waardoor het perfect is voor temperatuurgevoelige toepassingen.
- Kosteneffectieve productie: Ons volumeproductieproces maakt het mogelijk om de prijs van het laminaat te bepalen zonder de kwaliteit in gevaar te brengen.
PCB-specificaties
- De bouw:
- Koperlaag 1: 35 μm
- Rogers RO3006 Substraat: 25 mil (0,635 mm)
- Koperlaag 2: 35 μm
Het Rogers RO3006 PCB meet 51,31 mm x 111,92 mm en bestaat uit twee stukken, waardoor het veelzijdig is voor verschillende toepassingen. De productiespecificaties omvatten een minimale sporen/ruimte van 5/4 mil en een minimale gaatengrootte van 0,4 mm. De uiteindelijke plaat is 0,76 mm dik, met een afgewerkt kopergewicht van 1 oz (1.4 ml) op de buitenste lagenDe via-platingdikte bedraagt 20 μm en de oppervlakte is voorzien van onderdompelingsgoud voor een grotere duurzaamheid.
De bovenste zijde is wit, terwijl de onderste zijde niet aanwezig is.elk PCB wordt vóór verzending voor 100% elektrisch getest.
| PCB materiaal: | PTFE-composites met keramische vullen |
| Aanduiding: | RO3006 |
| Dielectrische constante: | 6.15 |
| Dissipatiefactor | 0.002 10 GHz |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| De dikte van het laminaat: | 5mil ((0,127mm), 10mil ((0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Kaars koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure gold plated etc. |
Kunstwerken en normen
- Artwork verstrekt: Gerber RS-274-X
- Geaccepteerde norm: IPC-klasse 2
- Beschikbaarheid: Wereldwijd
Typische toepassingen
Onze Rogers RO3006 PCB is ideaal voor:
- Automobiele radartoepassingen
- Global positionering satelliet antennes
- Cellulaire telecommunicatiesystemen (versterkers en antennes)
- patch-antennes voor draadloze communicatie
- Satellieten voor rechtstreekse uitzending
- Datalink op kabelsystemen
- Afstandsmeters
- Power backplanes
Verhoog uw projecten met de betrouwbaarheid en prestaties van de Rogers RO3006 PCB's ontworpen voor uitmuntendheid in veeleisende toepassingen.
