Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | RF-60TC | PCB-dikte: | 10mil |
|---|---|---|---|
| PCB-grootte: | 490,44 mm x 36,88 mm ± 0,15 mm | Koperen gewicht: | 1 oz |
| Oppervlakte afwerking: | Onderdompelingstin | ||
| Markeren: | RF-60TC PCB's,PCB van het onderdompelingstin,10mil PCB |
||

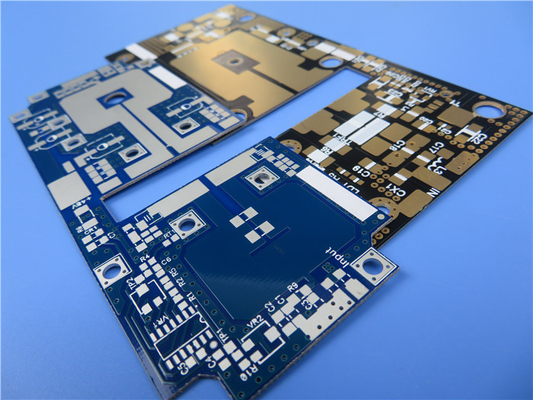

We zijn verheugd om onze nieuw verscheepte 2-laag printplaat (PCB) met RF-60TC, een hoogfrequente laminaat ontworpen voor high-power RF en microgolf toepassingen.Dit geavanceerde materiaal combineert keramische gevulde, glasversterkt PTFE met uitzonderlijke warmtegeleidbaarheid, waardoor het ideaal is voor miniaturiseerde antenneontwerpen en andere hoog efficiënte toepassingen.
Belangrijkste kenmerken
RF-60TC beschikt over een dielectrische constante (Dk) van 6,15 bij 10 GHz en een lage dissipatiefactor van 0.002De hoge thermische geleidbaarheid van ¥1,0 W/m*K voor 0,5 oz koper en ¥1,05 W/m*K voor 1 oz zorgt voor een effectieve warmteafvoer.vermindering van de werktemperatuur en verbetering van de betrouwbaarheid van actieve componentenBovendien heeft RF-60TC een lage vochtabsorptie van 0,03% en een thermische coëfficiënt van Dk van -3,58 ppm/°C, wat zorgt voor een stabiele prestatie in een breed temperatuurbereik.
| Vastgoed | Testmethode | Eenheid | Waarde | Eenheid | Waarde |
| Dk @ 10 GHz | IPC-650 2.5.5.5.1(gewijzigd) | 6.15 ± 0.15 | 6.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1(gewijzigd) | 0.002 | 0.002 | ||
| Tc.K | ppm/°C | - Drie.581 | ppm/°C | - Drie.581 | |
| Dielectrische afbraak | IPC-650 2.5.6 | kV | 55 | kV | 55 |
| Dielectrische sterkte | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
| Arcweerstand | IPC-650 2.5.1 | - Een seconde. | > 180 | - Een seconde. | > 180 |
| Vochtopname | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Buigkracht(MD) | IPC-650 2.4.4 | PSI | 10,000 | N/mm2 | 69 |
| Buigkracht(CD) | IPC-650 2.4.4 | PSI | 9,000 | N/mm2 | 62 |
| Treksterkte(MD) | IPC-650 2.4.19 | PSI | 9,000 | N/mm2 | 62 |
| Treksterkte(CD) | IPC-650 2.4.19 | PSI | 7,000 | N/mm2 | 48 |
| Young's Modulus(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | KPSI | 721 | N/mm2 | 4971 |
| Poisson's ratio(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| Peelsterkte- Een ons. | IPC-650 2.4.8 | Lbs/in | 8 | N/mm | 1.43 |
| WarmtegeleidbaarheidIk heb geen kleding. | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| Warmtegeleidbaarheid(CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
| Warmtegeleidbaarheid(C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| Dimensionale stabiliteit(MD) | IPC-650 2.4.39 sec. 5.4(Na het bakken) | mils/in | 0.01 | mm/M | 0.01 |
| Dimensionale stabiliteit(CD) | IPC-650 2.4.39 sec. 5.4(Na het bakken) | mils/in | 0.69 | mm/M | 0.69 |
| Dimensionale stabiliteit(MD) | IPC-650 2.4.39 sec. 5.5(Thermische spanning) | mils/in | 0.06 | mm/M | 0.06 |
| Dimensionale stabiliteit(CD) | IPC-650 2.4.39 sec. 5.5(Thermische spanning) | mils/in | 0.8 | mm/M | 0.8 |
| Oppervlakteweerstand | IPC-650 2.5.17.1(Na vochtigheid) | Moehm. | 1.0 x 108 | Moehm. | 1.0 x 108 |
| Volumeweerstand | IPC-650 2.5.17.1(Na vochtigheid) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
| CTE(X- en Y-as) | IPC-650 2.4.41(RT- 150°C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE(Z-as) | IPC-650 2.4.41(RT- 150°C) | ppm/°C | 40 | ppm/°C | 40 |
| Dichtheid(Specific graviteit) | IPC-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| Specifieke warmte | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td(2% BTW-verlies) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td(5% Wt. Verlies) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| Brandbaarheidsklasse | UL 94 | V-0 | V-0 |
PCB-specificaties
Deze PCB is voorzien van een robuuste stapel die bestaat uit:
- Koperlaag 1: 35 μm
- RF-60TC Core: 0,254 mm (10 mil)
- Koperlaag 2: 35 μm
De totale afmetingen van het PCB zijn 49,44 mm x 36,88 mm ± 0,15 mm, met een einddikte van 0,37 mm. Het ondersteunt een minimale spoor/ruimte van 4/5 mil en een minimale gaatengrootte van 0,25 mm.Het PCB is ontworpen zonder blinde vias, met een afgewerkt kopergewicht van 1 oz (1,4 mil) op beide buitenste lagen.
Voor de oppervlakteafwerking maakt het PCB gebruik van onderdompelingstenen en heeft het een wit zijscherm aan de bovenkant, terwijl de onderkant vrij blijft van zijscherm en soldeermasker.Elke PCB ondergaat 100% elektrische testen voor verzending om optimale prestaties te garanderen.
| PCB materiaal: | op basis van PTFE gevulde glasvezel van keramiek |
| Aanduiding: | RF-60TC |
| Dielectrische constante: | 6.15 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm) |
| PCB-dikte: | 10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz. |
Toepassingen
Deze veelzijdige PCB is geschikt voor een reeks toepassingen, waaronder:
- Versterkers met hoog vermogen
- Miniaturiseerde antennes
- GPS, patch, RFID-lezers.
- Filters, koppelers en scheidsregelaars
- Satellietcomponenten
Kwaliteitsborging en beschikbaarheid
Deze PCB is geproduceerd volgens IPC-Klasse 2 normen en is beschikbaar voor wereldwijde verzending.de compatibiliteit ervan met standaard PCB-ontwerpplannen te waarborgen;.
Met behulp van RF-60TC-materiaal kunt u superieure prestaties en betrouwbaarheid bereiken in hoogfrequente toepassingen, waardoor het een ideale optie is voor geavanceerde RF-circuitontwerpen.
