Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Rogers RO3210 Core | PCB-grootte: | 120 mm x 80 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompeling zilver |
| Aantal lagen: | 2-laag | PCB-dikte: | 0,8 mm |
| Markeren: | RO3210 rogers pcb,30mil rogers pcb,2 laag rogers pcb |
||
De Rogers RO3210 High Frequency PCB is ontworpen voor superieure elektrische prestaties en mechanische stabiliteit, waardoor het de ideale oplossing is voor complexe, hoogfrequente toepassingen.Met behulp van met glasvezel versterkte keramische gevulde laminaatstoffen, deze PCB combineert de voordelen van stijfheid en gladheid van het oppervlak en zorgt voor betrouwbaarheid in veeleisende omgevingen.
Belangrijkste kenmerken
Dielectrische constante (Dk): 10,2 ± 0.5
Dissipatiefactor: 0,0027 bij 10 GHz
Coëfficiënt van thermische uitbreiding: gelijk aan koper (x: 13 ppm/°C, y: 13 ppm/°C, z: 34 ppm/°C)
Afbraaktemperatuur (Td): 500 °C (TGA)
Thermische geleidbaarheid: 0,81 W/mk
Brandbaarheid: V0 volgens UL 94
Voordelen
Verbeterde stijfheid: Geweven glasversterking vergemakkelijkt het hanteren en monteren.
Uniforme prestaties: biedt consistente elektrische en mechanische eigenschappen in complexe ontwerpen.
Lage uitbreiding in het vlak: De overeenkomstige uitbreidingscoëfficiënt zorgt voor compatibiliteit met epoxy-meerlaagplaten en betrouwbare op het oppervlak gemonteerde assemblages.
Uitstekende dimensionale stabiliteit: garandeert een hoge productieopbrengst en minimaliseert gebreken.
Oppervlak gladheid: zorgt voor fijnere lijn etsen toleranties voor ingewikkelde ontwerpen.
| Vastgoed | RO3210 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 10.2±0.5 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 10.8 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0027 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -459 | Z. | ppm/°C | 10 GHz 0°Ctot 100°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.8 | X, Y | mm/m | COND A | ASTM D257 |
| Volumeweerstand | 103 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 103 | MΩ | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 579 517 |
M.D. CMD |
KPSI | 23°C | ASTM D 638 |
| Wateropname | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| Specifieke warmte | 0.79 | j/g/k | Berekeningen | ||
| Warmtegeleidbaarheid | 0.81 | W/M/K | 80°C | ASTM C518 | |
| Coëfficiënt van thermische uitbreiding (-55 tot en met 288°C) |
13 34 |
X, Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| Dichtheid | 3 | gm/cm3 | |||
| Koperen schil sterkte | 11 | Plie | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |

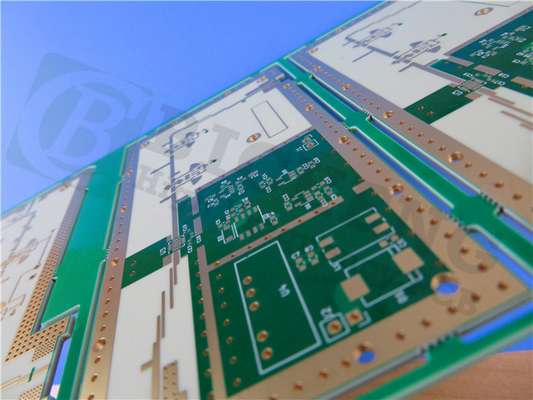

Deze PCB is voorzien van een 2-laag rigide stapel, met een koperlaag dikte van 35 μm aan beide zijden en een 0.762 mm (30 mil) Rogers RO3210 kern.met een afgeronde plaatdikte van 0.8 mm. De minimale sporen en ruimte zijn ingesteld op 5/5 mil, met een minimale gatgrootte van 0,3 mm. Het afgewerkte kopergewicht is 1 oz (1,4 mil) op de buitenste lagen en de via plating dikte is 20 μm.Deze PCB is afgewerkt met onderdompeling zilver, met uitstekende soldeerbaarheid.
De afbeeldingen voor deze PCB zijn in Gerber RS-274-X-formaat, zodat de compatibiliteit met de industriestandaarden wordt gewaarborgd.Elk PCB voldoet aan de IPC-kwaliteitsnormen van klasse 2 en ondergaat vóór verzending 100% elektrische tests, waardoor betrouwbaarheid en prestaties worden gegarandeerd.
Toepassingen
De Rogers RO3210 PCB is veelzijdig en geschikt voor een breed scala aan toepassingen, waaronder:
Automobiele systemen voor het voorkomen van botsingen
Global positioneringsatellietantennen
Draadloze telecommunicatiesystemen
met een vermogen van niet meer dan 50 W
Satellieten voor rechtstreekse uitzending
Datalink op kabelsystemen
Afstandsmeterlezers
Elektrische achtervliegtuigen
LMDS en draadloos breedband
Infrastructuur van het basisstation
