| Materiaal: | Rogers RO3203 Substraat | PCB-grootte: | 30 mm x 60 mm = 1 PCS |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompeling zilver |
| Aantal lagen: | 2-laag | PCB-dikte: | 0,8 mm |
| Markeren: | Rogers RO3203 rf pcb-platen,Vervaardigers van zilveren rf-PCB's,Rogers RO3203 rf pcb fabrikant |
||

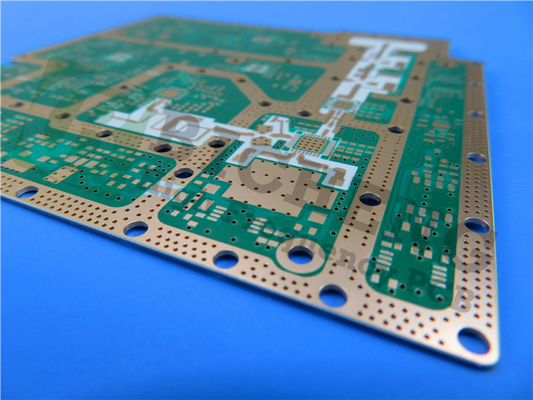

De RO3203 PCB is gemaakt van hoogfrequente circuitmaterialen die keramische gevulde laminaat met geweven glasvezel versterking combineren.dit laminaat is ontworpen voor uitzonderlijke elektrische prestaties en verbeterde mechanische stabiliteit, waardoor het geschikt is voor veeleisende toepassingen boven 40 GHz. Met een dielectrische constante van 3,02 en een dissipatiefactor van 0.0016, biedt de RO3203 PCB betrouwbare oplossingen voor hoogfrequente schakelingen.
Kenmerken
Materiaaltype: met keramiek gevulde PTFE-composites
Dielectrische constante: 3,02 ± 0,04 bij 10 GHz/23°C
Dissipatiefactor: 0,0016 bij 10 GHz/23°C
Temperatuur van thermische afbraak (Td): > 500°C
Thermische geleidbaarheid: 0,87 W/mK
Coëfficiënt van thermische uitbreiding (CTE):
X-as: 13 ppm/°C
Y-as: 13 ppm/°C
Z-as: 58 ppm/°C
Ontvlambaarheid: 94V-0, loodvrij proces compatibel
Voordelen
Verbeterde stijfheid: Geweven glasversterking maakt het gemakkelijker te hanteren.
Consistente prestaties: ideaal voor complexe meerlagige hoogfrequente structuren.
"Technische apparatuur" voor het "ontwikkelen" of "ontwikkelen" van "technische apparatuur" of "technische apparatuur".
Uitbreidingscoëfficiënt: lage uitbreidingscoëfficiënt in het vlak voor betrouwbare op het oppervlak gemonteerde assemblages.
Hoge dimensionale stabiliteit: zorgt voor uitstekende productieopbrengsten.
Kosteneffectief: Economisch geprijsd voor de massaproductie.
Oppervlak gladheid: zorgt voor fijnere toleranties voor etsen.
| Vastgoed | RO3203 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.02±0.04 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Dissipatiefactor,tanδ | 0.0016 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Warmtegeleidbaarheid | 0.47 (3.2) | W/mK | Float 100°C | ASTM C518 | |
| Volumeweerstand | 107 | MΩ.cm | Een | ASTM D257 | |
| Oppervlakteweerstand | 107 | MΩ | Een | ASTM D257 | |
| Dimensionale stabiliteit | 0.08 | X, Y | mm/m +E2/150 | na het etsen | IPC-TM-650 2.4.3.9 |
| Tensielmodule | X Y | KPSI | NT1 geïsoleerd | ASTM D638 | |
| Flexurale module | 400 300 | X Y | KPSI | Een | ASTM D790 |
| Treksterkte | 12.5 13 | X Y | KPSI | NT1 geïsoleerd | ASTM D638 |
| Buigkracht | 9 8 | X Y | KPSI | Een | ASTM D790 |
| Moessure Absorptie | < 0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| Coëfficiënt van thermische uitbreiding | 58 13 | Z X,Y | ppm/°C | -50 °C tot 288 °C | ASTM D3386 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| Dichtheid | 2.1 | gm/cm3 | 23°C | ASTM D792 | |
| Koperen schil sterkte | 10 (1.74) | Lbs/in (N/mm) | Na het solderen | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Technische specificaties
Stack-up Configuratie: 2-laag rigide PCB
Koperlaag 1: 35 μm
RO3203 Substraat: 30 mil (0,762 mm)
Koperlaag 2: 35 μm
Afgeronde platendikte: 0,8 mm
Afgesloten koper Gewicht: 1 oz (1,4 mil) op buitenste lagen
Minimum spoor/ruimte: 4/7 mils
Minimale gatgrootte: 0,55 mm
Via: 27 (geen blinde via)
Oppervlak afwerking: onderdompeling zilver
Zilkscherm: geen bovenkant of onderkant
Soldeermasker: geen bovenaf of onderaan
Elektrische test: 100% elektrische test voorafgaand aan verzending
Kwaliteitsnormen
Dit PCB voldoet aan de IPC-klasse-2-normen en zorgt voor een hoge betrouwbaarheid voor verschillende toepassingen.
Typische toepassingen
Automobiele systemen voor het voorkomen van botsingen
Global positioneringsatellietantennen
Draadloze telecommunicatiesystemen
met een vermogen van meer dan 50 W
Satellieten voor rechtstreekse uitzending
Datalink op kabelsystemen
Afstandsmeterlezers
Elektrische achtervliegtuigen
LMDS en draadloos breedband
Infrastructuur van het basisstation
Beschikbaarheid
Het RO3203 PCB is wereldwijd verkrijgbaar, waardoor het een uitstekende keuze is voor ingenieurs en ontwerpers die hoge-prestatie RF- en microgolfoplossingen nodig hebben.
| PCB materiaal: | Met glasvezel versterkte keramische laminaten |
| Aanduiding: | RO3203 |
| Dielectrische constante: | 3.02±0.04 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, OSP enz. |
