| Materiaal: | Rogers RO3010 Substraat | PCB-grootte: | 35 mm x 19 mm = 1 PCS |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 0,2 mm |
| Markeren: | 5mil radiofrequentie-circuit board,Rogers RO3010 radiofrequentie circuit board,Onderdompeling goud radiofrequentie circuit board |
||

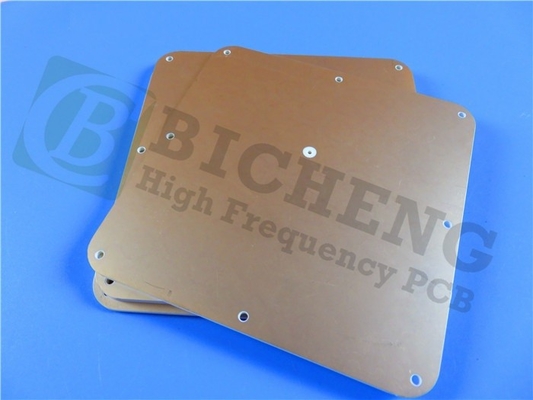

De RO3010-PCB maakt gebruik van geavanceerde met keramiek gevulde PTFE-composites, die een hoge dielectrische constante bieden in combinatie met uitzonderlijke mechanische en elektrische stabiliteit.Dit maakt RO3010 een ideale keuze voor breedbandcomponenten en een breed scala aan toepassingen in verschillende frequentiesDe unieke kenmerken van deze laminaatvormen vergemakkelijken de miniaturisering van circuits en bieden een concurrentievoordeel op het gebied van prestaties en kosteneffectiviteit.
Belangrijkste kenmerken
Dielectrische constante: 10,2 ± 0,30 bij 10 GHz/23°C voor een superieure signaalintegriteit.
Dissipatiefactor: laag bij 0,0022 bij 10 GHz/23°C, waardoor energieverlies tot een minimum wordt beperkt.
Coëfficiënt van thermische uitbreiding (CTE):
X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16 ppm/°C
Temperatuur van thermische afbraak (Td): > 500°C voor een verbeterde thermische stabiliteit.
Thermische geleidbaarheid: 0,95 W/mK voor een effectief warmtebeheer.
Vochtabsorptie: slechts 0,05%, waardoor betrouwbaarheid in verschillende omgevingen wordt gewaarborgd.
Werktemperatuurbereik: -40°C tot +85°C.
Voordelen
De RO3010 PCB biedt tal van voordelen:
Dimensionale stabiliteit: de uitbreidingscoëfficiënten zijn nauw overeen met koper, waardoor het risico op vervorming wordt verminderd.
Kosteneffectief laminaat: economisch geprijsd voor de massaproductie, waardoor het ideaal is voor grote producties.
Versatile ontwerpcompatibiliteit: geschikt voor meerlagige platen, waardoor de flexibiliteit van het ontwerp toeneemt.
| RO3010 Typische waarde | |||||
| Vastgoed | RO3010 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 10.2±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 11.2 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0022 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | - 395 | Z. | ppm/°C | 10 GHz -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Volumeweerstand | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| Vochtopname | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Specifieke warmte | 0.8 | j/g/k | Berekeningen | ||
| Warmtegeleidbaarheid | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
13 11 16 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichtheid | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 9.4 | Ik ben erbij. | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
PCB-stackupconfiguratie
De RO3010 PCB heeft een 2 laag rigide stapel:
Koperlaag 1: 35 μm
RO3010 Substraat: 5 mil (0,127 mm)
Koperlaag 2: 35 μm
Deze configuratie resulteert in een afgewerkte plaat dikte van 0,2 mm, met een totaal kopergewicht van 1 oz (1,4 mil) op de buitenste lagen.
Details van de bouw
Afmetingen van het bord: 35 mm x 19 mm (1 stuk)
Minimum spoor/ruimte: 6/5 mils
Minimale gatgrootte: 0,3 mm
Geen blinde weg opgenomen in het ontwerp.
Via Platingdikte: 20 μm
Oppervlakte: onderdompeling goud voor uitstekende soldeerbaarheid.
Silkscreen en soldeermasker: heeft een witte bovenste silkscreen; geen onderste silkscreen of soldeermasker is aangebracht.
Contouren: profiel met lasersnijden voor nauwkeurige afmetingen.
Kwaliteitsborging: Elk PCB ondergaat vóór verzending een 100% elektrische test om de betrouwbaarheid te waarborgen.
Kwaliteitsnormen
Dit PCB voldoet aan de IPC-klasse-2-kwaliteitsnorm en zorgt voor een hoge betrouwbaarheid voor verschillende toepassingen.
Typische toepassingen
De RO3010-PCB is geschikt voor verschillende toepassingen, waaronder:
Automobiele radartoepassingen
Global Positioning Satellite Antennes
Cellulaire telecommunicatiesystemen: met inbegrip van versterkers en antennes.
Patch antennes voor draadloze communicatie
Direct uitzendende satellieten
Datalink op kabelsystemen
Afstandsmeterlezers
Vermogen achtergrondvliegtuigen
Beschikbaarheid
Het RO3010 PCB is beschikbaar voor wereldwijde inkoop, waardoor het een uitstekende keuze is voor ingenieurs en ontwerpers die high-performance oplossingen nodig hebben voor RF- en microgolftoepassingen.
