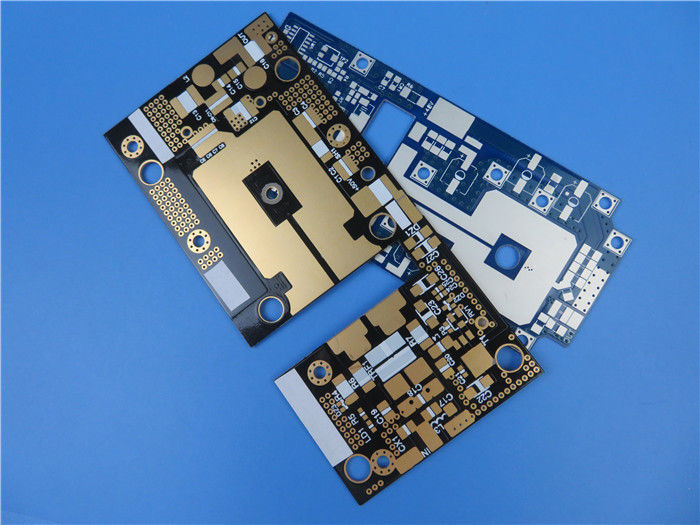

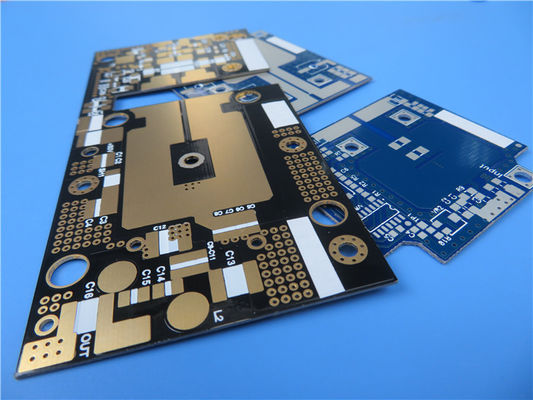

60mil RF-35 Radiofrequentie PCB dubbelzijdig HASL Wit zijde

Het RF-35 PCB is een geavanceerd organisch-keramisch laminaat van de Taconic® ORCER-familie, speciaal ontworpen voor commerciële microgolf- en radiofrequentie-toepassingen.Gebruik van geweven glasversterking, RF-35 maakt gebruik van de expertise van Taconic op het gebied van keramische vultechnologie en gecoate PTFE-glasvezel, waardoor het een uitstekende keuze is voor lage kosten en grote productie.

RF-35 onderscheidt zich door zijn superieure schilsterkte voor zowel 1/2 ounce als 1 ounce koper, wat essentieel is voor herwerkingssituaties.De ultra lage vochtopname en de lage afvoerfactor minimaliseren de faseverschuivingen aanzienlijk met de frequentie, waardoor een betrouwbare prestatie wordt gewaarborgd.

Belangrijkste kenmerken
Dielectrische constante: 3,5 bij 1,9 GHz, die een hoge signaalintegriteit biedt.
Dissipatiefactor: uitzonderlijk laag bij 0,0018 bij 1,9 GHz, waardoor energieverlies wordt verminderd.
Dielectrische breuksterkte: 41 kV, met een robuuste isolatie.
Coëfficiënt van thermische uitbreiding (CTE): X CTE van 19 ppm/°C, Y CTE van 24 ppm/°C, Z CTE van 64 ppm/°C, waardoor stabiliteit wordt gewaarborgd bij temperatuurvariaties.
Vlambaarheid: UL-94 V0, wat de naleving van de veiligheidsnormen aangeeft.

Voordelen
De RF-35 PCB biedt tal van voordelen:

Kosteneffectief: Ideaal voor grote toepassingen zonder afbreuk te doen aan de kwaliteit.
Uitstekende slijtvastheid: superieure hechting maakt het gemakkelijker om te werken en te monteren.
Lage vochtopname: zorgt voor betrouwbare prestaties onder vochtige omstandigheden.
Verbeterde oppervlakte gladheid: Verbetert de prestaties in hoogfrequente toepassingen.


PCB-stackupconfiguratie

Deze PCB heeft een tweelaagse stijve stapel:

Koperlaag 1: 35 μm
RF-35 Core: 1,524 mm (60 mil)
Koperlaag 2: 35 μm

Deze configuratie resulteert in een afgewerkte plaat met een dikte van 1,6 mm, met een totaal kopergewicht van 1 oz (1,4 mil) op de buitenste lagen.

Details van de bouw
Afmetingen van het bord: 45,9 mm x 30,5 mm (±0,15 mm)
Minimum spoor/ruimte: 5/5 mils
Minimale gatgrootte: 0,3 mm
Geen blinde weg opgenomen in het ontwerp.
Via Platingdikte: 25 μm
Oppervlakteafwerking: HASL (Hot Air Solder Leveling) voor betrouwbare soldeerbaarheid.
Silkscreen en soldeermasker: heeft een witte bovenste silkscreen; geen onderste silkscreen of soldeermasker.

Elke PCB ondergaat vóór verzending een uitgebreide 100% elektrische test, die de hoogste betrouwbaarheid en prestaties garandeert.

Kwaliteitsborging
Dit PCB voldoet aan de IPC-klasse-2-kwaliteitsnorm en zorgt voor een hoge betrouwbaarheid die geschikt is voor een verscheidenheid aan toepassingen.

Toepassingen
De RF-35 PCB is goed geschikt voor een reeks toepassingen, waaronder:

Versterkers: Geoptimaliseerd voor efficiënte signaalversterking.
Filters en koppels: ontworpen voor effectieve signaalverwerking.
Passieve componenten: ideaal voor verschillende passieve RF-componenten.

Beschikbaarheid
Deze PCB's zijn wereldwijd verkrijgbaar, waardoor ze een uitstekende keuze zijn voor ingenieurs en ontwerpers die op zoek zijn naar hoogwaardige, kosteneffectieve oplossingen voor RF-toepassingen.
