| Materiaal: | TLX-9 | PCB-grootte: | 33.5 mm x 63,2 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 0.3 mm |
| Markeren: | Double-sided TLX-9 PCB,10mil TLX-9 PCB's met twee zijden,1OZ Circuit Boards TLX-9 PCB |
||

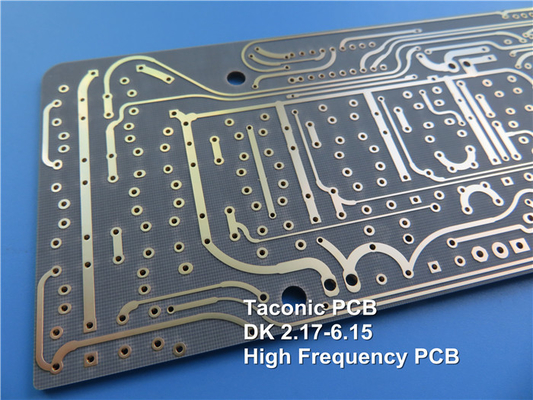

De TLX-9 is een hoogwaardig printplaat (PCB) bestaande uit een gespecialiseerd PTFE/geweven glaslaminaatmateriaal.Deze composietconstructie biedt uitstekende elektrische en mechanische eigenschappen die de TLX-9 goed geschikt maken voor veeleisende RF- en microgolftoepassingen.
Belangrijkste specificaties:
Dielectrische constante (Dk) van 2,5 ± 0,04 bij 10 GHz
Dissipatiefactor (Df) van 0,0019 bij 10 GHz
Vochtopname minder dan 0,02%
Dielectrische breukspanning boven 60 kV
Volumeweerstand van 10^7 MΩ-cm en oppervlakteweerstand van 10^7 MΩ
Buigweerstand van meer dan 180 seconden
Buigkracht van meer dan 23 000 lbs/in in de lengte en 19 000 lbs/in in de dwarszijde
Peelsterkte van 12 lbs/lineaire inch voor 1 oz koper
Thermische geleidbaarheid van 0,19 W/m/K
CTE van 9-12 ppm/°C in het vlak X-Y en 130-145 ppm/°C in de as Z
| TLX-9 Typische waarden | |||||
| Vastgoed | Testmethode | Eenheden | Waarde | Eenheden | Waarde |
| Dielectrische constante @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
| Dissipatiefactor @ 10 GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
| Vochtopname | IPC-TM 650 2.6.2.1 | % | < 0.02 | % | < 0.02 |
| Dielectrische afbraak | IPC-TM 650 2.5.6 | kV | > 60 | kV | > 60 |
| Volumeweerstand | IPC-TM 650 2.5.17.1 | Mohm/cm | 10^7 | Mohm/cm | 10^7 |
| Oppervlakteweerstand | IPC-TM 650 2.5.17.1 | Moehm. | 10^7 | Mohm/cm | 10^7 |
| Arcweerstand | IPC-TM 650 2.5.1 | seconden | > 180 | seconden | > 180 |
| Buigkracht in de lengte | IPC-TM 650 2.4.4 | Pond/in. | > 23,000 | N/mm2 | >159 |
| Verbuigingsterkte | IPC-TM 650 2.4.4 | Pond/in. | > 19,000 | N/mm2 | >131 |
| Peelingsterkte (1 oz koper) | IPC-TM 650 2.4.8 | Lbs./lineair in. | 12 | N/mm | 2.1 |
| Warmtegeleidbaarheid | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 9-12 | ppm/°C | 9-12 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 130- 145 | ppm/°C | 130- 145 |
| Vlambaarheid UL-94 | UL-94 | V-0 | V-0 | ||
De PCB-stack-up bestaat uit een TLX-9-kern van 0,254 mm (10 mil) met 35 μm (1 oz) koperlagen aan beide zijden.minimale gatgrootte van 0.3 mm en een einddikte van 0,3 mm. Voorafgaand aan de verzending wordt 100% elektrisch getest.
Typische toepassingen voor het TLX-9 PCB zijn:
Versterkers met laag geluidsniveau (LNA's), blokken met laag geluidsniveau (LNB's) en omvormers met laag geluidsniveau (LNC's)
antennes voor persoonlijke communicatiediensten (PCS) en persoonlijke communicatienetwerken (PCN)
Versterkers voor hoog vermogen
Passieve componenten
Met zijn uitzonderlijke elektrische en mechanische eigenschappen is de TLX-9 een ideale keuze voor uitdagende RF- en microgolfontwerpen die hoge prestaties en betrouwbaarheid vereisen.
