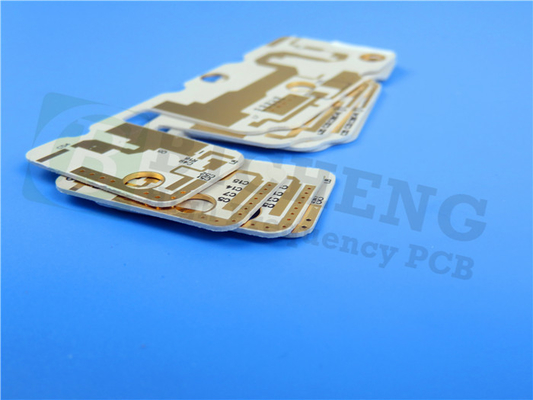

RO3003G2 PCB 5mil 2-laag onderdompeling goud circuits

Grote Afbeelding : RO3003G2 PCB 5mil 2-laag onderdompeling goud circuits

Productdetails:

Plaats van herkomst:	China
Merknaam:	Bicheng
Certificering:	UL, ISO9001, IATF16949

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 stuks
Prijs:	USD9.99-99.99/PCS
Verpakking Details:	Vacuümzakken+kartonnen
Levertijd:	8-9 werkdagen
Betalingscondities:	T/T
Levering vermogen:	5000 stuks per maand

Contact

Gedetailleerde productomschrijving

Materiaal:	RO3003G2	PCB-grootte:	41.71 mm x 64 mm = 1 PCS, +/- 0,15 mm
Koperen gewicht:	1 oz (1,4 ml)	Oppervlakte afwerking:	Onderdompelingsgoud
Aantal lagen:	2-laag	PCB-dikte:	0.2 mm
Markeren:	Onderdompeling goud circuits PCB , 5 ml PCB , RO3003G2 PCB's

De Rogers RO3003G2 is een hoogwaardig, met keramiek gevuld PTFE-laminaat dat is ontworpen voor millimetergolf radartoepassingen in de automobielindustrie. This latest iteration of Rogers' industry-leading RO3003 solutions was developed based on customer feedback to address the next-generation needs of ADAS (Advanced Driver Assistance Systems) like adaptive cruise control, voorwaarts botsing waarschuwing en rijstrookwissel assistentie.

Belangrijkste kenmerken:
- Dielectrische constante (Dk) van 3,0 ± 0,04 bij 10 GHz en 3,07 bij 77 GHz
- lage dissipatiefactor van 0,0011 bij 10 GHz
- Uitstekende thermische coëfficiënt van dielectrische constante (-35 ppm/°C)
- elektrodeponeerd koper (ED) met een zeer laag profiel (VLP)
- met koper gematchte coëfficiënt van thermische uitbreiding (CTE) voor grotere betrouwbaarheid
- Homogene constructie met verminderde dielectrische porositeit

Vastgoed	RO3003G2	De richting	Eenheid	Vermogen	Testmethode
Dielektrische constante, er proces	3.00 ± 0.04	Z.	-	10 GHz 23°C	IPC-TM-650 2.5.5.5 Geklemde Stripline
Dielectrische constante	3.07	Z.	-	77 GHz	Differentiële fase Lange methode
Dissipatiefactor, tan d	0.0011	Z.	-	10 GHz 23°C	IPC-TM-650 2.5.5.5
Thermische coëfficiënt van er	- 35	Z.	ppm/°C	10 GHz -50 tot 150°C	IPC-TM-650 2.5.5.5
Dimensionale stabiliteit	-Nee.16 -Nee.14	X Y	mm/m	Methode C	IPC TM-650 2.2.4
Volumeweerstand	1.4 x 10^9	-	MΩ•cm	COND A	IPC 2.5.17.1
Oppervlakteweerstand	2.6 x 10⁸	-	MΩ	COND A	IPC 2.5.17.1
Tensielmodule	378 396	X Y	KSI	23°C	ASTM D638
Vochtopname	0.06	-	%	D48/50	IPC-TM-650 2.6.2.1
Specifieke warmte	0.73 0.83	Z.	J/g/K	0°C 50°C	ASTM E1269-11
Warmtegeleidbaarheid	0.43	Z.	W/m/K	50°C	ASTM D5470
Coëfficiënt van thermische uitbreiding	16 17 18	X Y Z.	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.41
Td	500	-	°CTGA	-	ASTM D3850
Dichtheid	2.15	-	gm/cm3	23°C	ASTM D792
Koperschil sterkte	12.0	-	Lb/in	1/2 oz. Na soldeervlot	IPC-TM-2.4.8
Ontvlambaarheid	V-0	-	-	-	UL 94
Loodvrij proces compatibel	- Jawel.	-	-	-	-

PCB materiaal:	PTFE-laminaten met keramische vullen
Aanduiding:	RO3003G2
Dielectrische constante:	3
Dissipatiefactor	0.0011
Aantal lagen:	Eenzijdig, dubbelzijdig, meerlagig PCB, hybride PCB
Koperen gewicht:	1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte	5 mil (0,127 mm), 10 mil (0,254 mm)
PCB-grootte:	≤ 400 mm x 500 mm
Soldeermasker:	Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak:	Onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, ENEPIG, OSP, Bare koper, puur goud, enz.

Voordelen:
- Beste prestaties in zijn klasse voor inbrengverlies
- Minimale variatie van de dielektrische constante in het eindproduct PCB
- Het maakt de trend naar via's met een kleinere diameter mogelijk

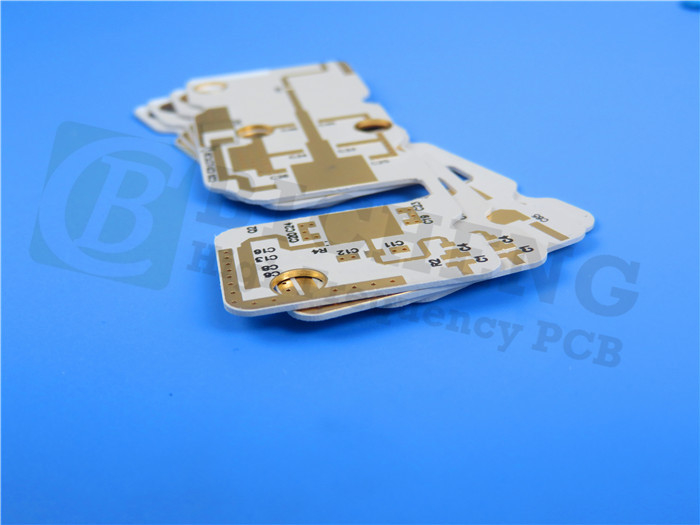

Dit 2-lagig stijf PCB heeft een 0.127 mm (5 mil) Rogers RO3003G2 kern met 35 μm koperlagen. Het meet 41,71 mm x 64 mm met een einddikte van 0,2 mm.Het PCB heeft een minimale sporenruimte van 4/5 mils, een minimale gaatjesgrootte van 0,3 mm en een onderdompelingsgoud oppervlak.

Toepassingen:

Het voldoet aan IPC-Klasse-2-kwaliteitsnormen, de RO3003G2 PCB is geschikt voor een verscheidenheid aan ADAS-toepassingen, waaronder adaptieve cruise control, voorwaarts botsingswaarschuwing, actieve remassistentie,rijstrookwisselingsassistent, verkeersopstoppingspilot, parkeerpilot, en blinde vlek detectie.
