| Materiaal: | IsoClad 933 | PCB-grootte: | 170 mm x 170 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 0.5 mm |
| Markeren: | 15 mil laminaat RF-PCB,IsoClad 933 RF PCB,Onderdompeling goud circuits RF PCB |
||
De Rogers IsoClad 933 is een hoogwaardig printplaat (PCB) substraatmateriaal dat uitstekende elektrische en mechanische eigenschappen biedt.een toonaangevende leverancier van geavanceerde circuitmaterialen, is de IsoClad 933 een niet-geweven glasvezel/PTFE-composite ontworpen voor gebruik in een breed scala van toepassingen, van conform antennes tot hoogfrequente radarsystemen.
Materiaal samenstelling en belangrijkste kenmerken:
De IsoClad 933 is een uniek PCB-substraatmateriaal dat een eigen productieproces gebruikt om een niet-geweven glasvezelversterking te maken.Deze constructie maakt het materiaal flexibeler en conformer dan traditionele geweven glasvezellaminaat, waardoor het geschikt is voor toepassingen waarbij het eindcircuit gevormd of gebogen moet worden.
De belangrijkste kenmerken van de IsoClad 933 zijn onder meer:
Dielectrische constante (Dk) van 2,33 bij 10 GHz en 23°C
Dissipatiefactor (Df) van 0,0016 bij 10 GHz en 23°C
Uitzonderlijke schilsterkte van 10 lbs per inch
Lage wateropname van 0,05%
Extremely Low Outgassing met 0,03% TML, 0 CVCM en 0,02% WVR
Hoog uniforme dielectrische constante over het materiaal
Deze eigenschappen maken de IsoClad 933 een ideale keuze voor hoogfrequente, hoogwaardige schakelingen, waarbij consistente elektrische eigenschappen en dimensionale stabiliteit cruciaal zijn.
PCB-specificaties en constructie:

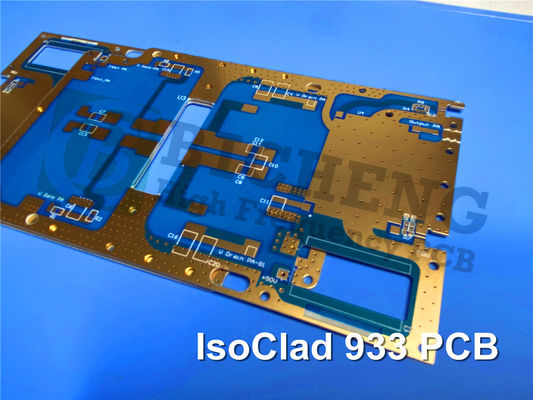

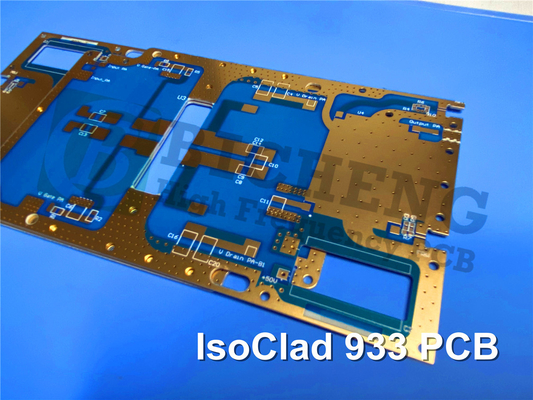

Het in deze productbeschrijving aangeboden Rogers IsoClad 933 PCB is een tweelaags stijf ontwerp met de volgende constructiedetails:
Koperen dikte: 35 μm op zowel de bovenste als de onderste laag
Kernmateriaal: Rogers IsoClad 933 met een dikte van 0,381 mm (15 mils)
Afmetingen van het bord: 170 mm x 170 mm, met een tolerantie van ±0,15 mm
Minimum spoor/ruimte: 4/6 mils
Minimale gatgrootte: 0,3 mm
Geen blinde weg
Afgewerkte platendikte: 0,5 mm
Afgesloten koper Gewicht: 1 oz (1,4 mil) op de buitenste lagen
Via Platingdikte: 20 μm
Oppervlakteafwerking: onderdompeling goud
Zijderap: wit aan de bovenste laag, geen aan de onderkant
Soldeermasker: Groen op de bovenste laag, geen op de onderkant
100% elektrische test vóór verzending
De PCB-constructie zorgt voor een consistente prestatie en betrouwbaarheid en voldoet aan de IPC-klasse-2-kwaliteitsnorm.
Toepassingen:
met een vermogen van niet meer dan 50 W
met een vermogen van niet meer dan 50 W
Stelsels voor begeleiding
Radarsystemen en elektronische oorlogsvoering
