| Materiaal: | RT/duroid 6035HTC | PCB-grootte: | 42.91 mm x 108,31 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 0.3 mm |
| Markeren: | 10mil RT hardroïde 6035HTC PCB,Double-layer RT duroid 6035HTC PCB,Onderdompeling Goud RT duroïde 6035HTC PCB |
||
De RT/duroïde 6035HTC-PCB, een high-performance oplossing ontworpen voor RF- en microgolftoepassingen met een hoog vermogen.Gemaakt met behulp van geavanceerde hoogfrequente circuits van Rogers CorporationDeze PCB biedt uitzonderlijke betrouwbaarheid en vermogen.
Kenmerken:
DK: 3,5 +/- 0,05 bij 10 GHz/23°C
Dissipatiefactor: 0,0013 bij 10 GHz/23°C
Thermische coëfficiënt van dielectrische constante: -66 ppm/°C
Vochtopname: 0,06%
Warmtegeleiding: 1,44 W/m/K bij 80°C
CTE (coëfficiënt van thermische uitbreiding): X-as: 19 ppm/°C, Y-as: 19 ppm/°C, Z-as: 39 ppm/°C
| Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.50±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.6 | Z. | 8 GHz - 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0013 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | - 66 | Z. | ppm/°C | -50 °C tot 150 °C | mod IPC-TM-650, 2.5.5.5 |
| Volumeweerstand | 108 | MΩ.cm | Een | IPC-TM-650, 2.5.17.1 | |
| Oppervlakteweerstand | 108 | MΩ | Een | IPC-TM-650, 2.5.17.1 | |
| Dimensionale stabiliteit | -0,11 -0.08 | CMD MD | mm/m (mil/inch) | 0.030" 1 oz EDC-folie Dikte na etsen '+ E4/105 | IPC-TM-650 2.4.39A |
| Tensielmodule | 329 244 | MD CMD | KPSI | 40 uur @23°C/50RH | ASTM D638 |
| Moessure Absorptie | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coëfficiënt van thermische uitbreiding (-50 °C tot 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| Warmtegeleidbaarheid | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Dichtheid | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| Koperen schil sterkte | 7.9 | Plie | 20 sec. @ 288 °C | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Voordelen:
Hoge thermische geleidbaarheid: zorgt voor een efficiënte warmteafvoer en lagere werktemperaturen voor toepassingen met een hoog vermogen.
Uitstekende hoogfrequente prestaties: een laag invoegverlies en een betrouwbare thermische stabiliteit van sporen zorgen voor een optimale signaalintegratie.
Superieur vermogen: ontworpen om met uitzonderlijke betrouwbaarheid toepassingen met hoge RF- en microgolfvermogen te verwerken.

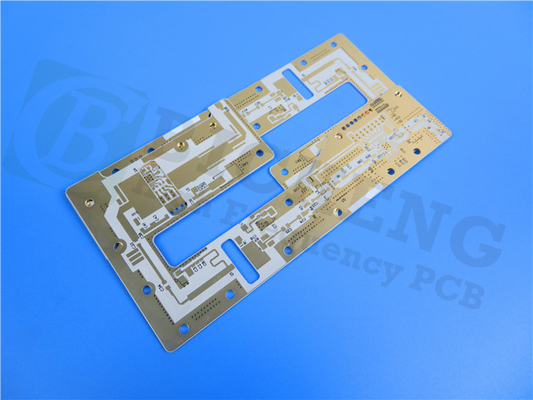

De RT/duroïde 6035HTC PCB is een tweelaags stijf PCB met een koperlaag dikte van 35 μm aan elke zijde en een RT/duroïde 6035HTC kerndikte van 0,254 mm (10 mils).91 mm x 108.31mm, het biedt voldoende ruimte voor je ontwerpen terwijl het een compacte vorm heeft.
Dit PCB ondersteunt ingewikkelde en precieze schakelontwerpen, biedt een minimale spoor/ruimte van 4/5 mil en een minimale gatgrootte van 0,3 mm. Het heeft een afgewerkte plaatdikte van 0.3 mm en een afgewerkt koperen gewicht van 1 oz (1.4 mils) op de buitenste lagen, waardoor duurzaamheid en betrouwbaarheid worden gewaarborgd.
| PCB materiaal: | PTFE-composites met keramische vullen |
| Aanduiding: | NT1vervaardiging |
| Dielectrische constante: | 3.50±0.05 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| De dikte van het laminaat: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz. |
Het RT/duroïde 6035HTC PCB wordt strikt getest, met 100% elektrische tests die vóór verzending worden uitgevoerd, en voldoet aan de kwaliteitsnormen van IPC-Klasse 2. Het is wereldwijd verkrijgbaar,het garanderen van een gemakkelijke toegang tot deze hoogwaardige oplossing.
Met 35 componenten, 112 totale pads, 74 door-gat pads, 38 top SMT pads, en 64 vias, de RT/duroid 6035HTC PCB biedt veelzijdigheid en flexibiliteit voor uw ontwerpen.Het vindt toepassingen in krachtige RF- en microgolfversterkers, vermogenversterkers, koppelers, filters, combinatoren en vermogensafdelers.
