Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | RT/Duroid 5880 | PCB-grootte: | 35 mm x 70 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingstin |
| Aantal lagen: | 2-laag | PCB-dikte: | 0,2 mm |
| Markeren: | 1OZ RF-circuits PCB,Onderdompeling Tin RF circuits PCB,5mil RT PCB's 5880 |
||

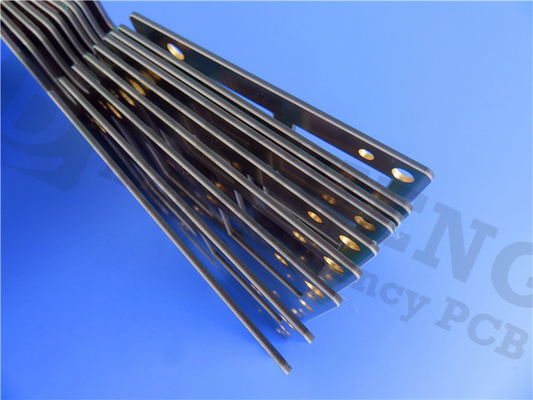

We presenteren onze nieuw geleverde PCB's op RT/duroid 5880 laminaat.combineert PTFE-composites met glasmicrofibers om uitzonderlijke prestaties te leveren in hoogfrequente en breedbandtoepassingenMet zijn lage dielektrische constante (Dk) en lage dielektrische verliezen is dit PCB ontworpen om aan de meest veeleisende eisen van moderne elektronische systemen te voldoen.
De RT/duroid 5880-laminaat heeft een dielectrische constante van 2,2 en een strakke tolerantie van 0,02 bij 10 GHz/23°C. Dit zorgt voor een consistente en betrouwbare signaaloverdracht,met een vermogen van meer dan 50 W,Met een dissipatiefactor van 0,0009 bij 10GHz, minimaliseert dit PCB energieverlies, waardoor de signaalintegritie wordt maximaal.
De thermische stabiliteit is een belangrijke factor in hoogfrequente toepassingen, en de RT/duroid 5880 is in dit opzicht uitstekend.het garanderen van een stabiele prestatie onder verschillende temperatuuromstandighedenDe lage vochtopname van 0,02% draagt bij aan de uitzonderlijke betrouwbaarheid, zelfs in omgevingen met een hoog vochtgehalte.
| NT1 gewassen NT1 gewassen | ||||||
| Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode | |
| Dielectrische constante,εProces | 2.20 2.20±0.02 specs. |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielectrische constante,ε Ontwerp | 2.2 | Z. | N/A | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0004 0.0009 |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Thermische coëfficiënt ε | - 125 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 | |
| Volumeweerstand | 2 x 107 | Z. | Mohm cm | C/96/35/90 van de Commissie | ASTM D 257 | |
| Oppervlakteweerstand | 3 x 107 | Z. | Moehm. | C/96/35/90 van de Commissie | ASTM D 257 | |
| Specifieke warmte | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Berekeningen | |
| Tensielmodule | Test bij 23°C | Test bij 100°C | N/A | MPa ((kpsi) | Een | ASTM D 638 |
| 1070(156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| De ultieme stress | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| De ultieme spanning | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Compressiemodule | 710(103) | 500(73) | X | MPa ((kpsi) | Een | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z. | ||||
| De ultieme stress | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z. | ||||
| De ultieme spanning | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z. | ||||
| Vochtopname | 0.02 | N/A | % | 0.62 " ((1.6mm) D48/50 | ASTM D 570 | |
| Warmtegeleidbaarheid | 0.2 | Z. | W/m/k | 80°C | ASTM C 518 | |
| Coëfficiënt van thermische uitbreiding | 31 48 237 |
X Y Z. |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| Dichtheid | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Koperen schil | 31.2(5.5) | N/A | Plie ((N/mm) | 1 oz ((35 mm) EDC-folie na soldeervloeiing |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | N/A | N/A | N/A | UL 94 | |
| Loodvrij proces compatibel | - Ja, dat klopt. | N/A | N/A | N/A | N/A | |
De RT/duroïde 5880 PCB biedt uniforme elektrische eigenschappen over een breed frequentiebereik, waardoor het geschikt is voor verschillende hoogfrequente toepassingen.vormgevenHet materiaal is bestand tegen oplosmiddelen en reagentia die worden gebruikt bij het etsen of bekleden van randen en gaten.de duurzaamheid en levensduur ervan verder te verbeteren.
Met een gevestigde reputatie is de RT/duroid 5880 een betrouwbaar en bewezen materiaal in de industrie.het garanderen van optimale prestaties en signaalintegriteit.
De PCB-stapel bestaat uit een tweelaags stijf PCB met koperlagen van 35 μm aan elke zijde en een RT/duroïde 5880 kern met een dikte van 0,127 mm (5 mil).het biedt een compacte en efficiënte lay-out voor uw ontwerpen.
Dit PCB ondersteunt ingewikkelde en precieze schakelontwerpen met een minimale spoor/ruimte van 5/5 mil en een minimale gaatengrootte van 0,4 mm. Het heeft een afgewerkte plaatdikte van 0.2 mm en een afgewerkt koper gewicht van 1 oz (1.4 mils) op de buitenste lagen, waardoor duurzaamheid en betrouwbaarheid worden gewaarborgd.
De RT/duroid 5880 PCB wordt strikt getest, met 100% elektrische tests die vóór verzending worden uitgevoerd, en voldoet aan de kwaliteitsnormen van IPC-Klasse 2.het garanderen van een gemakkelijke toegang tot deze hoogwaardige oplossing.
Met 7 componenten, 18 totale pads, 9 door-gat pads, 9 top SMT pads, en 6 vias, de RT/duroid 5880 PCB biedt flexibiliteit en veelzijdigheid voor uw ontwerpen.met inbegrip van breedbandantennes voor commerciële luchtvaartmaatschappijen, microstrip- en stripline-circuits, millimetergolftoepassingen, radarsystemen, begeleidingssystemen en punt-tot-punt digitale radio-antennen.
Kies voor de RT/duroid 5880 PCB om het volledige potentieel van hoogfrequente prestaties in uw geavanceerde toepassingen te ontgrendelen.
