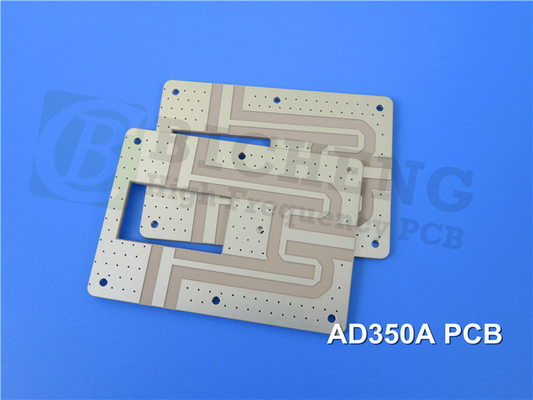

2-laag AD350A PCB 0,8 mm 30 mil Immersion zilver Geen zijde

Een nieuw geleverd PCB dat bedoeld is voor krachtige toepassingen en extreme temperatuuromgevingen.PTFE-gebaseerd composietmateriaal, met een uitzonderlijke thermische geleidbaarheid en een lage coëfficiënt van thermische uitbreiding (CTE).

De AD350A PCB heeft een goed gecontroleerde dielectrische constante van 3.50, met een tolerantie van -0,05 bij 10 GHz/23°C, waardoor de elektrische prestaties consistent blijven.het minimaliseren van signaalverlies en vervorming voor een superieure circuitprestatieMet een ontbindingstemperatuur (Td) van meer dan 500°C vertoont het PCB een uitstekende thermische stabiliteit, waardoor het bestand is tegen extreme hitte en harde omgevingsomstandigheden.

De AD350A PCB is ontworpen om zijn mechanische vorm te behouden tijdens het hanteren en bedienen, en biedt een uitstekende dimensionale stabiliteit.die herhaalbare circuitprestaties en verbeterde productieopbrengsten mogelijk makenHet biedt ook een superieure geplakte door-gat (PTH) hechting, waardoor de algehele betrouwbaarheid en duurzaamheid worden verbeterd.

De AD350A PCB heeft een vochtabsorptie van 0,1%, waardoor de structurele integriteit zelfs in vochtige omgevingen wordt gewaarborgd.een hoog veiligheids- en betrouwbaarheidsniveau te garanderenMet zijn lage passieve intermodulatie (PIM) van -159/-163 dBc, weerspiegeld 43 dBm geveegde tonen bij 1900 MHz, S1/S1, vermindert het PCB de signaalinterferentie en verbetert het de algehele systeemprestaties.

Dit PCB is een 2-laag rigide constructie met koperlagen aan beide zijden. Het heeft een koperschaal van 35 μm aan de bovenkant en onderkant, die het AD350A-laminaat van 0,762 mm (30 mil) sandwicht.De dikte van het afgewerkte plank is 0.8 mm, met een kopergewicht van 1 oz (1,4 mil) op de buitenste lagen.een uitstekende geleidbaarheid en corrosiebestendigheidOpmerkelijk is dat er geen zijde- of soldeermasker aan de bovenkant of onderkant is.

Met een bordgrootte van 111,56 mm x 58,26 mm voldoet dit PCB aan de IPC-Klasse-2-normen, wat zorgt voor hoogwaardige productie en prestaties.kwaliteit en betrouwbaarheid te waarborgenHet is wereldwijd verkrijgbaar, waardoor het gemakkelijk toegankelijk is voor klanten in verschillende regio's.

De AD350A High Thermal Conductivity PCB is goed geschikt voor verschillende toepassingen, waaronder cellulaire infrastructuur basisstation antennes, automotive telematica antennesystemen,en commerciële satelliet-radio-antenneErvaar de uitzonderlijke thermische geleidbaarheid en betrouwbaarheid van de AD350A PCB, waardoor uw krachtige ontwerpen superieure prestaties en thermische beheersmogelijkheden krijgen.
