| Materiaal: | AD250C | PCB-grootte: | 196 mm x 162 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 30mil |
| Markeren: | Double-sided PCB Immersion Gold Plating,AD250C PCB onderdompeling goudplatering,30 ml PCB onderdompeling goudplatering |
||

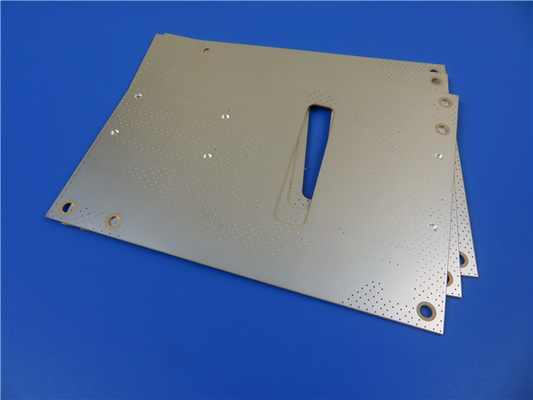

De AD250C Commercial Microwave en RF PCB is een geavanceerd printed circuit board (PCB) gebouwd op het innovatieve Rogers AD250C laminaatmateriaal.Speciaal ontworpen voor telecommunicatie-infrastructuur, biedt dit PCB uitzonderlijke prestaties en kosteneffectiviteit, waardoor het een ideale keuze is voor een breed scala aan toepassingen.
Belangrijkste kenmerken:
1. Rogers AD250C Woven Glass Reinforced PTFE Antenna Grade Laminates: Het PCB is vervaardigd met hoogwaardige materialen, die duurzaamheid en betrouwbaarheid garanderen.
2. Gecontroleerde dielectrische constante: met een dielectrische constante van 2,5 en een strakke tolerantie bij 10 GHz/23°C biedt het AD250C-PCB een consistente en voorspelbare circuitprestatie.
3. Low Loss Tangent: het PCB heeft een lage verliestangent van < 0,002 bij 10 GHz, wat resulteert in uitstekende circuitprestaties in typische draadloze frequentiebanden.
4Hoogtemperatuurweerstand: met een ontbindingstemperatuur (Td) van meer dan 500°C behoudt het AD250C PCB zijn integriteit zelfs onder extreme hitteomstandigheden.
5Vochtopname: het PCB vertoont een minimale vochtopname, met een snelheid van slechts 0,04%, waardoor betrouwbaarheid en stabiliteit op lange termijn worden gewaarborgd.
6Uitstekende dimensionale stabiliteit: het AD250C-PCB biedt uitzonderlijke dimensionale stabiliteit, wat resulteert in herhaalbare circuitprestaties en verbeterde productieopbrengsten.
7. Zeer lage PIM: Met een indrukwekkende PIM-rating van -159 dBc bij 30 mill, 1900 MHz levert dit PCB uitstekende antenneprestaties en minimaliseert het rendementverlies in verband met PIM-gerelateerde problemen.
| Elektrische eigenschappen | AD250C | Eenheden | Testomstandigheden | Testmethode | |
| PIM (30mil/60mil) | -159/-163 | dBc | Reflecteerde 43 dBm geveegde tonen bij 1900 MHz, S1/S1 | Rogers Interne 50 ohm | |
| Dielektrische constante (proces) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.)5.5.3) |
| Dielektrische constante (ontwerp) | 2.50 | - | C-24/23/50 | 10 GHz | Fase-lengte van het micro-stripsverschil |
| Dissipatiefactor (proces) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
| Thermische coëfficiënt van dielectrische constante | -117 | ppm/oC | 0°C tot 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
| Volumeweerstand | 4.8 x 108 | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Oppervlakteweerstand | 4.1 x 107 | Moehm. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Elektrische sterkte (dielektrische sterkte) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| Dielectrische afbraak | > 40 | kV | D-48/50 | X/Y richting | IPC TM-650 2.5.6 |
| Thermische eigenschappen | |||||
| Afbraaktemperatuur (T)d) | > 500 | ̊C | 2 uur @ 105 ̊C | 5% gewichtsverlies | IPC TM-650 2.3.40 |
| Coëfficiënt van thermische uitbreiding - x | 47 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
| Coëfficiënt van thermische uitbreiding - y | 29 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
| Coëfficiënt van thermische uitbreiding - z | 196 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
| Warmtegeleidbaarheid | 0.33 | W/mK | - | z-richting | ASTM D5470 |
| Tijd voor delaminatie | > 60 | minuten | zoals ontvangen | 288 ̊C | IPC TM-650 2.4.24.1 |
| Mechanische eigenschappen | |||||
| Koperschilfsterkte na thermische stress | 2.6 (14.8) |
N/mm (lbs/in) | 10s @ 288 ̊C | 35 μm folie | IPC TM-650 2.4.8 |
| Flexurele sterkte (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| Treksterkte (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| Flex Modulus (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 Testmethode 2.4.4 |
| Dimensionale stabiliteit (MD/CMD) | 0.02/0.06 | mils/inch | na etsen + bakken | - | IPC-TM-650 2.4.39a |
| Fysieke eigenschappen | |||||
| Ontvlambaarheid | V-0 | - | - | - | UL-94 |
| Vochtopname | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| Dichtheid | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| Specifieke warmtecapaciteit | 0.813 | J/g°K | 2 uur bij 105°C | - | ASTM E2716 |
Voordelen:
1. Superieure antenne-efficiëntie: het AD250C-PCB zorgt voor een hogere antenne-efficiëntie en zorgt voor optimale prestaties in antenne-toepassingen.
2. Herhaalbare circuitprestaties: dankzij de gecontroleerde dielectrische constante en de keramische samenstelling biedt dit PCB herhaalbare circuitprestaties, zelfs onder verschillende temperatuuromstandigheden.
3Verbeterde Dk-stabiliteit: het keramische onderdeel van het PCB draagt bij aan een hogere mate van dielectrische constante (Dk) -stabiliteit bij temperatuursveranderingen, waardoor een consistente werking wordt gewaarborgd.
PCB-stapeling en constructie:
Dit PCB is een tweelaags stijf PCB met een koperschaal aan beide zijden.De dikte van het afgewerkte plank is 0.8 mm, en de buitenste lagen hebben een kopergewicht van 1 oz (1,4 mil). De vias hebben een deklaagdikte van 20 μm.een uitstekende geleidbaarheid en corrosiebestendigheidOpmerkelijk is dat het PCB geen zijderap heeft aan de bovenkant of aan de onderkant.
| PCB materiaal: | Geweven glasvezel/keramisch gevulde composieten op basis van PTFE |
| Aanduiding: | AD250C |
| Dielectrische constante: | 2.50 (10 GHz) |
| Dissipatiefactor | 0.0013 (10 GHz) |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Onderdompelingsgoud (ENIG), HASL, onderdompeling zilver, onderdompeling tin, OSP, ENEPIG, kaal koper, zuiver verguld enz. |
PCB-specificaties:
- Afmetingen van het bord: 196 mm x 162 mm
- Minimaal spoor/ruimte: 5/5 mils
- Minimale gatgrootte: 0,3 mm
- Geen blinde weg.
- 100% elektrische test: elk PCB wordt vóór verzending aan een uitgebreide elektrische test onderworpen om de kwaliteit en betrouwbaarheid te waarborgen.
PCB-statistieken
- Componenten: 81
- Totaal Pads: 228
- Door het gat pads: 97
- Top SMT Pads: 131
- Onderste SMT-pads: 0
- Vias: 132.
- Netten: 4
Geaccepteerde normen en beschikbaarheid:
Dit PCB voldoet aan de IPC-klasse 2-norm, waardoor de kwaliteit van de productie en de prestaties van het product worden gewaarborgd.het gemakkelijk toegankelijk maken voor klanten in verschillende regio's.
Typische toepassingen:
De AD250C-PCB is geschikt voor verschillende toepassingen, waaronder:
- antennes van basisstations voor cellulaire infrastructuur
- Telematische antennesystemen voor de automobielindustrie
- Commerciële satelliet-radio-antenne
Ervaar de uitzonderlijke prestaties en betrouwbaarheid van de AD250C Commercial Microwave en RF PCB.Dit PCB zorgt voor een ongeëvenaarde efficiëntie en stabiliteit van uw draadloze communicatie-infrastructuur..
