Met onze nieuw verschenen PCB met RO4835, een hoogwaardig laminaat van Rogers, ontworpen voor hoge frequentie toepassingen en kosteneffectieve circuit fabricage.RO4835 biedt betere stabiliteit bij hoge temperaturen en verbeterde oxidatiebestendigheid in vergelijking met andere koolwaterstofmaterialenDit laagverlieslaminaat biedt een uitstekende elektrische prestatie, waardoor het ideaal is voor prestatiegevoelige en grootschalige toepassingen.
Belangrijkste kenmerken:
- RoHS-conform en IPC-4103-conform voor veiligheid en betrouwbaarheid
- Dielectrische constante (Dk) van 3,48 +/- 0,05 voor geleidelijke impedantie-transmissielijnen
- Dissipatiefactor van 0,0037 bij 10 GHz, waardoor een laag insetverlies wordt gewaarborgd
- Glasovergangstemperatuur (Tg) >280 °C TMA bij hoge temperatuur
- coëfficiënt van thermische uitbreiding van 10 ppm/°C op de X-as, 12 ppm/°C op de Y-as en 31 ppm/°C op de Z-as voor een stabiele prestatie bij verschillende temperaturen
Voordelen:
- Verbeterde oxidatiebestendigheid, waardoor betrouwbare en duurzame prestaties worden gewaarborgd
- Ontworpen voor grote toepassingen, met een kosteneffectieve oplossing
- De lage verliezen maken het mogelijk om met hogere werkfrequenties te worden gebruikt, waardoor het geschikt is voor automobieltoepassingen
- Strakke dielektrische constante tolerantie voor gecontroleerde impedantietransmissielijnen
- Loodvrij proces compatibel, voorkomend blaren of delaminatieproblemen
- lage Z-as uitbreiding zorgt voor betrouwbare geplatte door gaten
- Een lage uitbreidingscoëfficiënt in het vlak zorgt voor stabiliteit bij circuitverwerkingstemperaturen
| Vastgoed |
RO4835 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.48±0.05 |
Z. |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.66 |
Z. |
- |
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0037 |
Z. |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+50 |
Z. |
ppm/°C |
-100°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
5 x 108 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
7 x 108 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
30.2(755) |
Z. |
Kv/mm(v/mil) |
|
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
7780(1128) |
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
136(19.7) |
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
186 (27) |
|
Mpa (kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.5 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
10
12
31 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.66 |
|
W/m/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.05 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.92 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
0.88 (5.0) |
|
N/mm (pli) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|

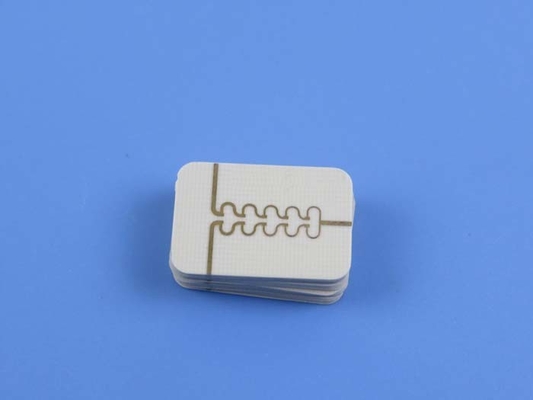

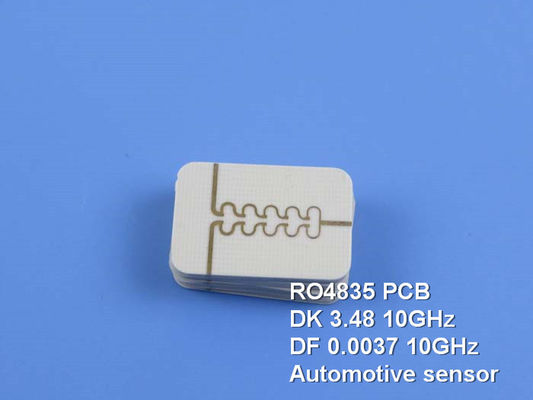

Deze PCB-stapel heeft een 2-laag rigide configuratie met een afgewerkte koperdikte van 35 μm. De RO4835-dielektrische laag heeft een dikte van 10 mil (0,254 mm),een uitstekende elektrische prestatieDe bouw details omvatten een bordgrootte van 55,46 mm x 41,5 mm voor compacte en veelzijdige toepassingen.De minimale grootte van het gat is 0.4 mm, voor verschillende onderdelen en verbindingen.
Deze PCB bevat geen blinde of begraven via's, waardoor het productieproces vereenvoudigd wordt.Het afgewerkte koper weegt 1 oz (1.4 mils) op alle lagen, waardoor voldoende geleidbaarheid wordt gewaarborgd. Via plating is de dikte 1 mil, waardoor betrouwbare elektrische verbindingen worden geleverd.met een uitstekende lasbaarheid en een vlak oppervlak voor de montage van onderdelen.
Voor markering en identificatie is het bovenste zijscherm in het wit, wat een duidelijke etikettering biedt.Het bovenste soldeermasker is blauw.Het onderste soldeermasker wordt niet aangebracht.
Elke PCB is onderworpen aan een 100% elektrische test om kwaliteit en betrouwbaarheid te garanderen.34 zijn door-gat padsDe onderste SMT-pads zijn niet aanwezig in deze configuratie. PCB beschikt over 41 vias voor onderlinge verbinding tussen verschillende lagen en componenten..Het bord heeft 2 netten, die de onderling verbonden paden voor signaaloverdracht vertegenwoordigen.
| PCB materiaal: |
Keramische koolwaterstoflaminaten |
| Aanduiding: |
RO4835 |
| Dielectrische constante: |
3.48 (10 GHz) |
| Dissipatiefactor |
0.0037 (10 GHz) |
| Aantal lagen: |
Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte (ED koper) |
6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Dielectrische dikte (LoPro koper) |
4mil (0,102mm), 7,3mil (0,186mm), 10,7mil (0,272mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil (1,542) |
| PCB-grootte: |
≤ 400 mm x 500 mm |
| Soldeermasker: |
Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: |
Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure Gold plated etc. |
Het voor de productie geleverde kunstwerk is Gerber RS-274-X, een algemeen geaccepteerd formaat in de industrie.
Onze PCB's zijn beschikbaar voor wereldwijde verzending, waardoor u gemakkelijk toegang hebt tot deze hoogwaardige oplossing.
Typische toepassingen voor dit PCB zijn onder andere automotive radar en sensoren, punt-tot-punt microgolfsystemen, vermogenversterkers, fase-array radar en RF-componenten.
