De hybride PCB RT/duroid 5880 en RO4003C combineren de sterke punten van twee uitzonderlijke materialen om ongeëvenaarde elektrische prestaties en betrouwbaar thermisch beheer te leveren.Met de lage verlieseigenschappen en de stabiele diëlektrische constante (Dk) van de RT/duroid 5880, gecombineerd met het lage verlies en de uitstekende elektrische eigenschappen van de RO4003C, biedt deze hybride PCB verbeterde functionaliteit en ontwerpflexibiliteit voor een breed scala aan hoogfrequente toepassingen.
Belangrijkste kenmerken van RT/duroid 5880:
Dk van 2,20 +/- 0,02: De RT/duroid 5880 handhaaft een consistente diëlektrische constante over een breed frequentiebereik, waardoor een betrouwbare signaaloverdracht en minimaal signaalverlies wordt gegarandeerd.
Dissipatiefactor van 0,0009 bij 10GHz: Met een indrukwekkend lage dissipatiefactor minimaliseert de RT/duroid 5880 het energieverlies, waardoor de signaalintegriteit en efficiëntie worden gemaximaliseerd.
Lage vochtopname: De RT/duroid 5880 vertoont een lage vochtopname, waardoor hij geschikt is voor toepassingen in vochtige omgevingen met behoud van stabiele elektrische prestaties.
Isotropisch: Het isotrope karakter van RT/duroid 5880 zorgt voor uniforme elektrische eigenschappen in alle richtingen, wat het ontwerpproces vereenvoudigt en consistente prestaties mogelijk maakt.
| RT/duroid 5880 Typische waarde |
| Eigendom |
RT/duroid 5880 |
Richting |
Eenheden |
Voorwaarde |
Test methode |
| Diëlektrische constante, εproces |
2.20
2,20 ± 0,02 spec. |
Z |
N.v.t |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Diëlektrische constante, εontwerp |
2.2 |
Z |
N.v.t |
8 GHz tot 40 GHz |
Differentiële faselengtemethode |
| Dissipatiefactor,tanδ |
0,0004
0,0009 |
Z |
N.v.t |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Thermische coëfficiënt van ε |
-125 |
Z |
ppm/℃ |
-50℃tot 150℃ |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Oppervlakte weerstand |
3 x 107 |
Z |
Mohm |
C/96/35/90 |
ASTM D 257 |
| Specifieke hitte |
0,96(0,23) |
N.v.t |
j/g/k
(cal/g/k) |
N.v.t |
Berekend |
| Trekmodulus |
Proeven op 23℃ |
Testen op 100℃ |
N.v.t |
MPa(kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450(65) |
X |
| 860(125) |
380(55) |
Y |
| Ultieme stress |
29(4,2) |
20(2,9) |
X |
| 27(3.9) |
18(2,6) |
Y |
| Ultieme spanning |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Compressiemodulus |
710(103) |
500(73) |
X |
MPa(kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Ultieme stress |
27(3,9) |
22(3,2) |
X |
| 29(5,3) |
21(3.1) |
Y |
| 52(7,5) |
43(6,3) |
Z |
| Ultieme spanning |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Vochtopname |
0,02 |
N.v.t |
% |
0,62"(1,6 mm) D48/50 |
ASTM D 570 |
| Warmtegeleiding |
0,2 |
Z |
W/m/k |
80℃ |
ASTM C 518 |
| Uitzettingscoëfficiënt |
31
48
237 |
X
Y
Z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| Td |
500 |
N.v.t |
℃TGA |
N.v.t |
ASTM D 3850 |
| Dikte |
2.2 |
N.v.t |
gram/cm3 |
N.v.t |
ASTM D 792 |
| Koperschil |
31,2(5,5) |
N.v.t |
Pli(N/mm) |
1oz (35 mm) EDC-folie
na soldeervlotter |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
N.v.t |
N.v.t |
N.v.t |
UL 94 |
| Loodvrij procescompatibel |
Ja |
N.v.t |
N.v.t |
N.v.t |
N.v.t |
Belangrijkste kenmerken van RO4003C:
Dk van 3,38 +/- 0,05: De RO4003C biedt een gecontroleerde diëlektrische constante, wat stabiliteit en voorspelbaarheid biedt in hoogfrequente toepassingen.
Dissipatiefactor van 0,0027 bij 10 GHz: Met lage verlieskarakteristieken minimaliseert de RO4003C de signaalverzwakking en zorgt voor een efficiënte signaaloverdracht.
Lage thermische uitzettingscoëfficiënt (CTE) op de Z-as bij 46 ppm/°C: De lage CTE van de RO4003C helpt problemen in verband met thermische uitzetting te verminderen, waardoor betrouwbare prestaties bij variërende temperatuuromstandigheden worden gegarandeerd.
| Eigendom |
RO4003C |
Richting |
Eenheden |
Voorwaarde |
Test methode |
| Diëlektrische constante, εproces |
3,38±0,05 |
Z |
|
10GHz/23℃ |
IPC-TM-650 2.5.5.5 Geklemde striplijn |
| Diëlektrische constante, εontwerp |
3,55 |
Z |
|
8 tot 40 GHz |
Differentiële faselengtemethode |
| Dissipatiefactortan, δ |
0,0027
0,0021 |
Z |
|
10GHz/23℃
2,5GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt van ε |
+40 |
Z |
ppm/℃ |
-50℃tot 150℃ |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
1,7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakte weerstand |
4,2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische sterkte |
31,2(780) |
Z |
Kv/mm(v/mil) |
0,51 mm (0,020") |
IPC-TM-650 2.5.6.2 |
| Trekmodulus |
19.650(2.850)
19.450(2.821) |
X
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Treksterkte |
139(20,2)
100(14,5) |
X
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Buigsterkte |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
<0,3 |
X, Y |
mm/m
(mil/inch) |
na ets+E2/150℃ |
IPC-TM-650 2.4.39A |
| Uitzettingscoëfficiënt |
11
14
46 |
X
Y
Z |
ppm/℃ |
-55℃tot288℃ |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
℃ TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
℃ TGA |
|
ASTM D 3850 |
| Warmtegeleiding |
0,71 |
|
W/M/ok |
80℃ |
ASTM C518 |
| Vochtopname |
0,06 |
|
% |
48 uur onderdompeling 0,060"
monstertemperatuur 50℃ |
ASTM D 570 |
| Dikte |
1,79 |
|
gram/cm3 |
23℃ |
ASTM D 792 |
| Sterkte van de koperschil |
1.05
(6,0) |
|
N/mm
(pli) |
na soldeervlotter 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
N.v.t |
|
|
|
UL 94 |
| Loodvrij procescompatibel |
Ja |
|
|
|
|
Voordelen van de RT/duroid 5880 en RO4003C Hybride:
Verbeterde elektrische prestaties: Door de unieke eigenschappen van RT/duroid 5880 en RO4003C te combineren, optimaliseert deze hybride PCB de elektrische prestaties, waardoor betrouwbare signaalintegriteit, minimaal verlies en consistente hoogfrequente werking worden gegarandeerd.
Verbeterd thermisch beheer: De hoge thermische geleidbaarheid van RO4003C helpt de warmte effectief af te voeren, waardoor oververhittingsproblemen worden voorkomen in gebieden die gevoelig zijn voor warmteontwikkeling.Het integreren van RO4003C-lagen op strategische locaties verbetert de mogelijkheden voor thermisch beheer.
Ontwerpflexibiliteit: Het hybride ontwerp zorgt voor grotere flexibiliteit in PCB-indeling en -ontwerp.Ingenieurs kunnen selectief RT/duroid 5880 of RO4003C gebruiken in verschillende delen van het bord om de gewenste elektrische en thermische eigenschappen te bereiken, de functionaliteit te optimaliseren en aan specifieke ontwerpvereisten te voldoen.
Kosteneffectiviteit: Door gebruik te maken van een hybride aanpak kunnen ingenieurs kostenvoordelen behalen in vergelijking met het gebruik van één enkel materiaal voor de hele plaat.Door het meest geschikte materiaal voor specifieke regio's te selecteren op basis van prestatie-eisen, worden de kosten geoptimaliseerd met behoud van de functionaliteit.
Breed frequentiebereik: De combinatie van RT/duroid 5880 en RO4003C breidt de bruikbaarheid van de hybride PCB uit over een breed frequentiebereik, waardoor deze geschikt wordt voor diverse hoogfrequente en breedbandtoepassingen, waaronder autoradar, breedbandantennes van commerciële luchtvaartmaatschappijen, microstrip en stripline circuits, millimetergolftoepassingen en point-to-point digitale radioantennes.
Betrouwbaarheid en duurzaamheid: Zowel RT/duroid 5880 als RO4003C staan bekend om hun hoogwaardige constructie en betrouwbaarheid.Wanneer ze worden gecombineerd in een hybride PCB, dragen ze bij aan de algehele duurzaamheid en langetermijnprestaties van het bord, waardoor robuustheid en stabiliteit in veeleisende toepassingen worden gegarandeerd.
PCB-stapeling en constructiedetails:

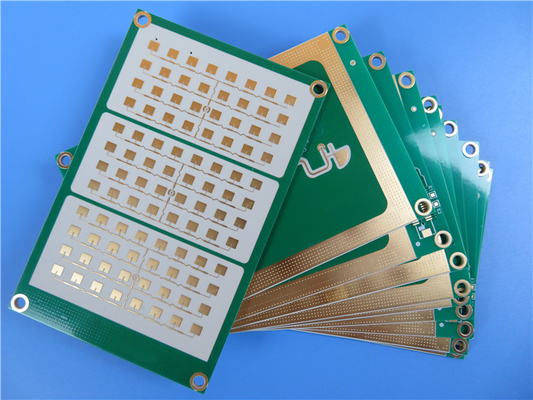

Deze 4-laags stijve PCB is voorzien van een stapeling met RT/duroid 5880- en RO4003C-kernen, samen met prepreg-lagen.De afmetingen van het bord zijn 109 mm x 71,57 mm, met een afgewerkte dikte van 1,3 mm.De PCB voldoet aan strikte productienormen, waaronder een minimale spoor/ruimte van 4/4 mils, een minimale gatgrootte van 0,3 mm en een 100% elektrische test vóór verzending.De oppervlakteafwerking is Immersion Gold en de toplaag heeft een witte zeefdruk.
PCB-statistieken en illustraties:
Deze printplaat bevat 68 componenten, in totaal 117 pads (72 through-hole, 45 SMT aan de bovenzijde), 87 via's en 5 netten.Het artwork wordt geleverd in Gerber RS-274-X-formaat en deze PCB is vervaardigd volgens de IPC-Klasse-2 kwaliteitsnorm.
Deze hybride printplaat is wereldwijd verkrijgbaar.
Toepassingen:
Deze hybride printplaat is ideaal voor een breed scala aan toepassingen, waaronder:
Autoradar en sensoren
Breedbandantennes voor commerciële luchtvaartmaatschappijen
Microstrip- en striplijncircuits
Millimetergolftoepassingen
Point-to-point digitale radio-antennes
Met zijn uitzonderlijke elektrische prestaties, thermische beheermogelijkheden en ontwerpflexibiliteit is deze hybride PCB de perfecte keuze voor ingenieurs die op zoek zijn naar een betrouwbare en kosteneffectieve oplossing voor hun hoogfrequente en breedbandprojecten.
