1.6mm AD1000 PCB 50mil 1oz High Frequency PCB Board ENIG

1.6mm AD1000 PCB 50mil 1oz High Frequency PCB Board ENIG

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
AD1000
PCB-grootte:
42.6 mm x 21,5 mm = 1 PCS, +/- 0,15 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Afwerking van het oppervlak:
ENIG
Aantal lagen:
2-laag
PCB-dikte:
1,6 mm
Markeren:

1 oz PCB-bord

,

1.6 mm PCB-bord

,

50 ml hoogfrequente PCB-platen

Productbeschrijving

De AD1000 is een high-performance, geweven glas versterkt laminaat dat uitzonderlijke dimensionale stabiliteit biedt, mechanische robuustheid,en elektrische eigenschappen voor hoogfrequente toepassingenMet een diëlektrische constante van 10,2 of hoger maakt dit materiaal in vergelijking met traditionele laagverlieslamineeringen een miniaturisering van de schakel mogelijk, waardoor het ideaal is voor vermogenversterkers, filters,koppelers, en andere componenten die gebruikmaken van lage-impedantie-transmissielijnen.



De belangrijkste kenmerken van het AD1000-PCB zijn onder meer:

- Geweven glasversterkte PTFE/keramische constructie voor superieure dimensionale stabiliteit en mechanische integriteit
- Toonaangevende thermische geleidbaarheid voor betere warmteafvoer en -beheer
- Hoog koperen schil sterkte van meer dan 12 lbs/in, waardoor dunnere circuit sporen
- Het laagste inbrengverlies onder de 10 Dk-producten
- Grote beschikbare paneldimensies voor efficiënte verwerking van meerdere circuits
- lage vochtopname van slechts 0,03% voor betrouwbare prestaties in vochtige omgevingen



Voordelen:

Het AD1000-PCB biedt een reeks voordelen die het een uitzonderlijke keuze maken voor hoogfrequente toepassingen.De met geweven glas versterkte PTFE/keramische constructie biedt een superieure mechanische robuustheid en een grotere dimensionale stabiliteit in vergelijking met andere 10 Dk-productenDit maakt het mogelijk om miniaturiseerde schakelingen te ontwerpen, wat leidt tot gewichtsbesparingen zonder afbreuk te doen aan de betrouwbaarheid.



De AD1000's toonaangevende thermische geleidbaarheid zorgt voor efficiënte warmteafvoer en beheer, wat cruciaal is voor energiezuchtige componenten zoals versterkers.de eigenschappen van het materiaal met een laag verlies dragen bij aan een grotere signaalintegrititeit, waardoor meer betrouwbare en hoogwaardige RF- en microgolfcircuits mogelijk zijn.



De kosteneffectieve plaatopstelling en de verwerkingsmogelijkheden van het AD1000 PCB maken het een aantrekkelijke optie voor ingenieurs.03% zorgt ook voor betrouwbare prestaties in vochtige omgevingen.



Vastgoed Eenheden Waarde Testmethode
1Elektrische eigenschappen
Dielektrische constante (kan afhankelijk van de dikte variëren)
@ 1 MHz -   IPC TM-650 2.5.5.3
@ 10 GHz - 10.2 IPC TM-650 2.5.5.5
Dissipatiefactor
@ 1 MHz -   IPC TM-650 2.5.5.3
@ 10 GHz - 0.0023 IPC TM-650 2.5.5.5
Temperatuurcoëfficiënt van dielektrische -
TCεr @ 10 GHz (-40-150°C) ppm/°C -380 IPC TM-650 2.5.5.5
Volumeweerstand
C96/35/90 MΩ-cm 1.40x109 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 5.36x107 IPC TM-650 2.5.17.1
Oppervlakteweerstand
C96/35/90 1.80x109 IPC TM-650 2.5.17.1
E24/125 3.16x108 IPC TM-650 2.5.17.1
Elektrische kracht Volts/mil (kV/mm) 622 (24.5) IPC TM-650 2.5.6.2
Dielectrische afbraak kV > 45 IPC TM-650 2.5.6
Arcweerstand sec. > 180 IPC TM-650 2.5.1
2. Thermische eigenschappen
Afbraaktemperatuur (Td)
Initieel °C > 500 IPC TM-650 2.4.24.6
5% °C > 500 IPC TM-650 2.4.24.6
T260 Min. > 60 IPC TM-650 2.4.24.1
T288 Min. > 60 IPC TM-650 2.4.24.1
T300 Min. > 60 IPC TM-650 2.4.24.1
Thermische expansie, CTE (x,y) 50-150oC ppm/°C 8, 10 IPC TM-650 2.4.41
Thermische expansie, CTE (z) 50-150oC ppm/°C 20 IPC TM-650 2.4.24
% z-as Uitbreiding (50-260oC) %   IPC TM-650 2.4.24
3. Mechanische eigenschappen
Peelingsterkte tot koper (1 oz/35 micron)
Na warmte-stress Lb/in (N/mm) >12 (2.1) IPC TM-650 2.4.8
Bij hoge temperaturen (150o) Lb/in (N/mm) 13.6 (2.4) IPC TM-650 2.4.8.2
Na-procesoplossingen Lb/in (N/mm)   IPC TM-650 2.4.8
Young's Modulus KPSI (GPa) 200 (1,38) IPC TM-650 2.4.18.3
Buigkracht (machine/kruis) KPSI (MPa) 9.9/7.5 (68/52) IPC TM-650 2.4.4
Treksterkte (machine/kruis) KPSI (MPa) 5.1/4.3 (35/30) IPC TM-650 2.4.18.3
Compressiemodule KPSI (GPa) > 425 (> 2,93) ASTM D-3410
Poisson's ratio - 0.16 ASTM D-3039
4. Fysieke eigenschappen
Wateropname % 0.03 IPC TM-650 2.6.2.1
Dichtheid, omgeving 23oC g/cm3 3.20 ASTM D792 methode A
Warmtegeleidbaarheid W/mK 0.81 ASTM E1461
Ontvlambaarheid klasse Voldoet aan V0 UL-94
NASA Uitgassing, 125oC, ≤10-6 torr %   NASA SP-R-0022A
Totaal massaverlies % 0.01 NASA SP-R-0022A
Verzamelde vluchtige dieren % 0.00 NASA SP-R-0022A
Waterdamp teruggevonden % 0.00 NASA SP-R-0022A



Het 2-lagig stijf PCB maakt gebruik van 35 μm koperschichten op een 1.527 mm dikke AD1000-kern, met een totale afgewerkte dikte van 1.6 mm. De constructiedetails omvatten een minimum van 4/4 mil spoor/ruimte en 0.32 mm gatgrootte, voldoet aan de IPC-klasse-2-norm.



PCB-constructie:

Afmetingen van het bord: 42,6 mm x 21,5 mm, met een tolerantie van ±0,15 mm
Minimum spoor/ruimte: 4/4 mils
Minimale afmeting van het gat: 0,32 mm
Geen blinde vias
Gewicht van het afgewerkte koper: 1,4 ml op de buitenste lagen
Via platingdikte: 20 μm
Oppervlakte: onderdompeling goud
Geen bovenste of onderste zijderappen of soldeermassen
Voorafgaand aan de verzending wordt 100% elektrisch getest om de kwaliteit en betrouwbaarheid te waarborgen.

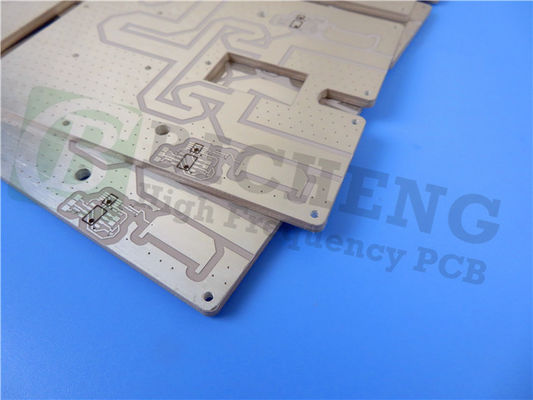

1.6mm AD1000 PCB 50mil 1oz High Frequency PCB Board ENIG 0



Deze 3-component, 11-pad PCB heeft 7 door-gat en 4 bovenkant SMT pads, met 4 vias die de 2 elektrische netten met elkaar verbinden.100% elektrische tests worden uitgevoerd vóór verzending om uitzonderlijke kwaliteit en betrouwbaarheid te garanderen.



De AD1000 PCB is een uitstekende keuze voor een breed scala aan hoogfrequente toepassingen, waaronder radarmodules, botsingsvermijdingssystemen, vermogenversterkers, lage geluidsversterkers,en miniaturiseerde schakelingen en patch antennesMet zijn robuuste constructie, superieure elektrische prestaties en wereldwijde beschikbaarheid, is het een zeer efficiënt apparaat.de AD1000 is een bewezen oplossing voor veeleisende microgolf- en RF-ontwerpen.



PCB materiaal: Geweven glas versterkt met PTFE/keramiek
Aanduiding: AD1000
Dielectrische constante: 10.2
Dissipatiefactor 0.0023 10 GHz
Aantal lagen: Double-sided PCB, Multilayer PCB, Hybrid PCB
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
PCB-dikte: 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 59mil (1.499mm ), 125mil (3.175mm ), 127mil (3.226mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz.
