20mil AD255C Antenna PCB 2 laag Immesion zilver printplaten

20mil AD255C Antenna PCB 2 laag Immesion zilver printplaten

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
AD255C
PCB-grootte:
32.91 mm x 40.41 mm = 1 PCS, +/- 0.15 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Afwerking van het oppervlak:
Immesiesilver
Aantal lagen:
2-laag
PCB-dikte:
20 mil
Markeren:

AD255C Antenna PCB

,

20mil AD255C Antenne PCB

,

AD255C Immissiesilver printplaten

Productbeschrijving

Een nieuw verschenen Antenna PCB gebaseerd op AD255C.De AD255C Antenna PCB is een uitzonderlijk product dat is ontworpen om uitstekende prestaties en betrouwbaarheid te leveren voor een breed scala aan micro- en RF-toepassingen in telecommunicatie-infrastructuurMet zijn geavanceerde functies en innovatief ontwerp is dit PCB een game-changer in de wereld van antennelaminaat.



Met glasversterkte PTFE-materialen biedt de AD255C een gecontroleerde dielectrische constante, lage verliesprestaties en opmerkelijke passieve intermodulatie (PIM) -prestaties.De geweven glasversterking zorgt voor een uitstekende circuitverwerkbaarheid en maakt het mogelijk om een hoog rendement circuit board te fabriceren, waarbij optimale kwaliteit en efficiëntie worden gewaarborgd.



Belangrijkste kenmerken:
- zeer laag verlies PTFE en keramisch gevulde composiet voor superieure prestaties
- Dielectrische constante van 2,55 met een nauwe tolerantie bij 10 GHz/23°C, waardoor een precieze werking wordt gewaarborgd
- 0,0013 verlies tangent bij 10 GHz en basisstation frequenties bij 10 GHz/23°C, waardoor signaalverlies tot een minimum wordt beperkt
- Afbraaktemperatuur (Td) hoger dan 500°C, waardoor duurzaamheid onder extreme omstandigheden wordt gewaarborgd
- koper met een laag profiel voor een betere efficiëntie van het circuit
- Vochtopname van slechts 0,03%, waarbij stabiliteit en betrouwbaarheid behouden blijven
- Coëfficiënt van thermische uitbreiding (CTE) op de X-as van 34 ppm/°C, op de Y-as van 26 ppm/°C en op de Z-as van 196 ppm/°C, waardoor de spanning tot een minimum wordt beperkt en een betrouwbare prestatie wordt gewaarborgd



Voordelen:
1. Lagere insetsverlies: het AD255C Antenna PCB biedt aanzienlijk lager insetsverlies in vergelijking met traditionele PCB-substraten, waardoor efficiënte signaaloverdracht en -ontvangst wordt gewaarborgd.



2.Low PIM voor antenna-toepassingen: met uitzonderlijke PIM-prestaties minimaliseert dit PCB interferentie en biedt het een duidelijke en betrouwbare communicatie.


3Fase-stabiliteit: De uitstekende thermische coëfficiënt van uitbreidingsratio (TCEr) zorgt voor fase-stabiliteit, waardoor een consistente prestatie over een breed scala aan temperaturen mogelijk is.


4Compatibiliteit: het AD255C Antenna PCB is compatibel met standaard PTFE-gebaseerde PCB-verwerking, waardoor het gemakkelijk in bestaande systemen kan worden geïntegreerd.



Elektrische eigenschappen AD255C Eenheden Testomstandigheden Testmethode
PIM (30mil/60mil) -159/-163 dBc Reflecteerde 43 dBm geveegde tonen bij 1900 MHz, S1/S1 Rogers Interne 50 ohm
Dielektrische constante (proces) 2.55 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
(IPC TM-650 2.)5.5.3)
Dielektrische constante (ontwerp) 2.60 - C-24/23/50 10 GHz Fase-lengte van het micro-stripsverschil
Dissipatiefactor (proces) 0.0013 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
Thermische coëfficiënt van dielectrische constante -110 ppm/oC 0°C tot 100°C 10 GHz IPC TM-650 2.5.5.5
Volumeweerstand 7.4 x 108 Mohm-cm C-96/35/90 - IPC TM-650 2.5.17.1
Oppervlakteweerstand 3.6 x 107 Moehm. C-96/35/90 - IPC TM-650 2.5.17.1
Elektrische sterkte (dielektrische sterkte) 911 V/mil - - IPC TM-650 2.5.6.2
Dielectrische afbraak > 40 kV D-48/50 X/Y richting IPC TM-650 2.5.6
Thermische eigenschappen
Afbraaktemperatuur (T)d) > 500 ̊C 2 uur @ 105 ̊C 5% gewichtsverlies IPC TM-650 2.3.40
Coëfficiënt van thermische uitbreiding - x 34 ppm/ ̊C - -55 °C tot 288 °C IPC TM-650 2.4.41
Coëfficiënt van thermische uitbreiding - y 26 ppm/ ̊C - -55 °C tot 288 °C IPC TM-650 2.4.41
Coëfficiënt van thermische uitbreiding - z 196 ppm/ ̊C - -55 °C tot 288 °C IPC TM-650 2.4.41
Warmtegeleidbaarheid 0.35 W/mK - z-richting ASTM D5470
Tijd voor delaminatie > 60 minuten zoals ontvangen 288 ̊C IPC TM-650 2.4.24.1
Mechanische eigenschappen
Koperschilfsterkte na thermische stress 2.4
(13,6)
N/mm (lbs/in) 10s @ 288 ̊C 35 μm folie IPC TM-650 2.4.8
Flexurele sterkte (MD/CMD) 8.8/6.4 (60.7/44.1) MPa (ksi) 25°C ± 3°C - ASTM D790
Treksterkte (MD/CMD) 8.1/6.6 (55.8/45.5) MPa (ksi) 23°C/50% RH - ASTM D3039/D3039-14
Flex Modulus (MD/CMD) 930/818 (6,412/5,640) MPa (ksi) 25°C ± 3°C - IPC-TM-650 Testmethode 2.4.4
Dimensionale stabiliteit (MD/CMD) 0.03/0.07 mils/inch na etsen + bakken - IPC-TM-650 2.4.39a
Fysieke eigenschappen
Ontvlambaarheid V-0 - - - UL-94
Vochtopname 0.03 % E1/105 +D48/50 - IPC TM-650 2.6.2.1
Dichtheid 2.28 g/cm3 C-24/23/50 - ASTM D792
Specifieke warmtecapaciteit 0.813 J/g°K 2 uur bij 105°C - ASTM E2716



PCB Stackup:
Dit PCB heeft een tweelaags rigide constructie met een koperschaal dikte van 35 μm. Het AD255C laminaat, met een dikte van 0,508 mm (20 mil), biedt het ideale substraat voor een optimale prestatie.De tweede koperlaag, eveneens 35 μm dik, maakt de stapeling compleet en zorgt voor duurzaamheid en stabiliteit.



PCB-constructie:
- Afmetingen van het bord: dit antenne-PCB heeft een afmeting van 32,91 mm x 40,41 mm en biedt een compacte maar krachtige oplossing voor verschillende toepassingen.
- Minimale trace/space: met een minimale trace/space van 4/4 mils maakt dit PCB een precieze routing en efficiënt gebruik van de ruimte mogelijk.
- Minimale gatgrootte: de AD255C ondersteunt een minimale gatgrootte van 0,25 mm, waardoor veelzijdige componenten kunnen worden geïntegreerd.
- Dichtheid van het afgewerkte plaatje: de dikte van het afgewerkte plaatje is 0,6 mm, wat een compacte en lichte oplossing biedt.
- Afgerond Cu-gewicht: De buitenste lagen van dit PCB hebben een kopergewicht van 1 oz (1,4 mil), wat zorgt voor een robuuste geleidbaarheid.
- Via de dikte van het plaatje: de via's zijn met een dikte van 20 μm geplaatst, wat een betrouwbare signaaloverdracht mogelijk maakt.
- Oppervlakteafwerking: het AD255C Antenna PCB wordt geleverd met een onderdompeling zilveren oppervlakteafwerking, die uitstekende geleidbaarheid en corrosiebestendigheid garandeert.
- bovenste zijde: de bovenste zijde is in het wit gepresenteerd, zodat de etikettering en identificatie duidelijk zijn.
- Bottom Silkscreen: er is geen bottom silkscreen meegeleverd, waardoor het ontwerp vereenvoudigd en de efficiëntie maximaal is.
- Topsoldermasker: het bovenste soldermasker is groen, zorgt voor elektrische isolatie en beschermt de kopersporen.
- Bottom Solder Mask: er wordt geen bodemsoldermasker aangebracht, waardoor het gemakkelijk kan worden gelast en herbewerkt.
- 100% elektrische test: Elk PCB ondergaat vóór verzending een strenge 100% elektrische test om de kwaliteit en betrouwbaarheid te waarborgen.



PCB materiaal: Glasversterkte, op PTFE gebaseerde composieten
Aanduiding: AD255C
Dielectrische constante: 2.55 (10 GHz)
Dissipatiefactor 0.0013 (10 GHz)
Aantal lagen: Double-sided PCB, Multilayer PCB, Hybrid PCB
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte: 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure Gold plated etc.

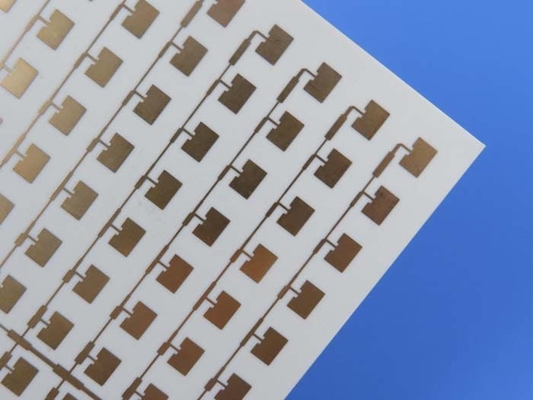

20mil AD255C Antenna PCB 2 laag Immesion zilver printplaten 0



PCB-statistieken
Deze Antenna PCB heeft een compact ontwerp met 15 componenten, 29 totale pads, 17 door-gat pads, en 12 top SMT pads.het bieden van veelzijdige connectiviteitsopties.



Geaccepteerde standaard en beschikbaarheid:
De AD255C Antenna PCB voldoet aan de IPC-Klasse 2-norm, waardoor de naleving van de toonaangevende kwaliteits- en betrouwbaarheidsgrenzen wordt gewaarborgd.het gemakkelijk toegankelijk maken voor uw specifieke projectbehoeften.



Typische toepassingen:
De AD255C Antenna PCB is de perfecte keuze voor verschillende toepassingen, waaronder:
- Cellulaire infrastructuur basisstation antenne: Zorg voor betrouwbare en efficiënte communicatie in cellulaire netwerken.
- Telematische antennesystemen voor de automobielindustrie: Verbetering van de connectiviteit en de prestaties in telematica-toepassingen voor de automobielindustrie.
- Commerciële satellietradio-antenne: het bereiken van een superieure signaalontvangst en -uitzending in satellietradio-systemen.



Ervaar de kracht van de AD255C Antenna PCB en ontsluit een nieuw niveau van prestaties en betrouwbaarheid in uw RF en microgolf toepassingen.en nauwkeurige constructieBestel nu en ontdek het verschil dat de AD255C Antenna PCB kan maken in uw projecten wereldwijd.
