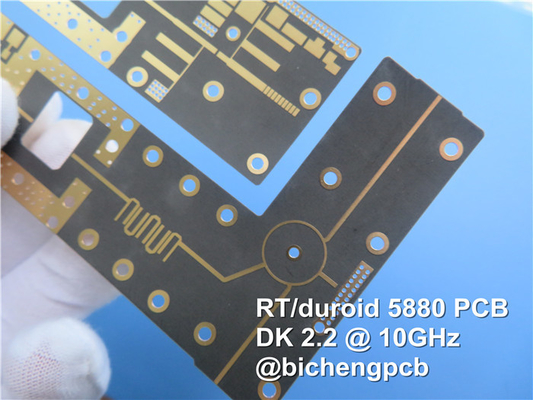

We presenteren onze nieuw geleverde PCB met Rogers RT/duroid 5880 hoogfrequente laminaat.Deze geavanceerde PTFE-composites, versterkt met glasmicrofibers, bieden uitzonderlijke prestaties voor hoogfrequente en breedbandtoepassingenMet een lage dielektrische constante (Dk) en een laag dielektrisch verlies zorgt dit PCB voor uniforme elektrische eigenschappen over een breed frequentiebereik.Het isotropische karakter en de strakke toleranties maken het een ideale keuze voor veeleisende toepassingen in verschillende industrieën.
Belangrijkste kenmerken:
- dielectrische constante van 2,2 met een strakke tolerantie van 0,02 bij 10 GHz/23°C
- Dissipatiefactor 0,0009 bij 10 GHz
- Temperatuurcoëfficiënt van dielectrische constante (TCDk) van -125 ppm/°C
- lage vochtopname van 0,02%
- Coëfficiënt van thermische uitbreiding (CTE) in X-as: 31 ppm/°C, Y-as: 48 ppm/°C, Z-as: 237 ppm/°C
- isotrope materialen met eenvormige elektrische eigenschappen
Voordelen:
1Eenvormige elektrische eigenschappen: het PCB behoudt een consistente elektrische prestatie over een breed frequentiebereik, waardoor een betrouwbare signaaloverdracht wordt gewaarborgd.
2Gemakkelijk aan te passen: RT/duroïde 5880-laminaat is gemakkelijk te snijden, vorm te geven en te bewerken, waardoor een nauwkeurige aanpassing mogelijk is om aan specifieke ontwerpvereisten te voldoen.
3Chemische weerstand: Deze laminaatstoffen zijn bestand tegen oplosmiddelen en reagentia die worden gebruikt bij etsen of platingprocessen, waardoor hun duurzaamheid en levensduur worden verbeterd.
4Geschikt voor omgevingen met een hoog vochtgehalte: RT/duroïde 5880-laminaat werkt goed in omgevingen met een hoge vochtigheid of vochtgevoelige omgevingen.
5Goed gevestigd materiaal: RT/duroid 5880 is een bekend en veel gebruikt materiaal in de industrie, dat een bewezen track record van betrouwbaarheid en prestaties garandeert.
6. Lage elektrische verliezen: Dit PCB biedt het laagste elektrische verlies onder versterkte PTFE-materialen, waardoor een efficiënte signaaloverdracht en minimale signaaldegradatie worden gewaarborgd.
| Vastgoed |
NT1vervaardiging |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
2.20
2.20±0.02 specs. |
Z. |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Dielectrische constante,ε Ontwerp |
2.2 |
Z. |
N/A |
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.0004
0.0009 |
Z. |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Thermische coëfficiënt ε |
- 125 |
Z. |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
2 x 107 |
Z. |
Mohm cm |
C/96/35/90 van de Commissie |
ASTM D 257 |
| Oppervlakteweerstand |
3 x 107 |
Z. |
Moehm. |
C/96/35/90 van de Commissie |
ASTM D 257 |
| Specifieke warmte |
0.96(0.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Berekeningen |
| Tensielmodule |
Test bij 23°C |
Test bij 100°C |
N/A |
MPa ((kpsi) |
Een |
ASTM D 638 |
| 1070(156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| De ultieme stress |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Y |
| De ultieme spanning |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Compressiemodule |
710(103) |
500(73) |
X |
MPa ((kpsi) |
Een |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z. |
| De ultieme stress |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z. |
| De ultieme spanning |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z. |
| Vochtopname |
0.02 |
N/A |
% |
0.62 " ((1.6mm) D48/50 |
ASTM D 570 |
| Warmtegeleidbaarheid |
0.2 |
Z. |
W/m/k |
80°C |
ASTM C 518 |
| Coëfficiënt van thermische uitbreiding |
31
48
237 |
X
Y
Z. |
ppm/°C |
0-100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°C TGA |
N/A |
ASTM D 3850 |
| Dichtheid |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Koperen schil |
31.2(5.5) |
N/A |
Plie ((N/mm) |
1 oz ((35 mm) EDC-folie
na soldeervloeiing |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
N/A |
N/A |
N/A |
N/A |
De eerste koperschaal, Copper_layer_1, heeft een dikte van 35 μm en biedt een uitstekende geleidbaarheid voor signaaloverdracht.De kern van het PCB bestaat uit RT/duroïde 5880-laminaatTen slotte heeft de tweede koperschaal, Copper_layer_2, ook een dikte van 35 μm, waardoor de stapeling wordt voltooid.
De afmetingen van het bord zijn 43 mm x 43 mm, met een strakke tolerantie van +/- 0,15 mm.een nauwkeurige routing en een efficiënt gebruik van de ruimte aan boord mogelijk makenDe minimale gaatengrootte bedraagt 0,5 mm, voor onderdelen met verschillende loodgroottes.
Deze PCB bevat geen blinde vias, waardoor het productieproces vereenvoudigd en de kosten worden verlaagd.De buitenste lagen hebben een kopergewicht van 1 oz (1De dikte van de viaplating is 20 μm, waardoor betrouwbare verbindingen tussen de verschillende lagen van het PCB worden gewaarborgd.
De oppervlakte van dit PCB is ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold), dat uitstekende corrosiebestendigheid en soldeerbaarheid biedt.Het PCB omvat geen bovenste of onderste zijderappen of bovenste of onderste soldeermaskers, waardoor het productieproces wordt vereenvoudigd en de kosten worden verlaagd.
Voor verzending ondergaat elk PCB een 100% elektrische test om de functionaliteit en prestaties ervan te garanderen.Dit uitgebreide testproces garandeert dat het PCB voldoet aan de vereiste specificaties en functies zoals bedoeld.
In termen van PCB-statistieken bestaat dit PCB uit 8 componenten, die een vereenvoudigde montage en integratie mogelijk maken.die als aansluitpunten voor componenten dienen en de overdracht van elektrische signalen mogelijk makenVan deze pads zijn er 17 bestemd voor door-gat componenten, terwijl er 11 zijn ontworpen voor op de bovenkant van het bord aangebrachte componenten met oppervlakte-montage technologie (SMT).Er zijn geen SMT pads aan de onderkant van het PCBDit PCB-bord bevat 7 vias, die verbindingen tussen verschillende lagen mogelijk maken en de stroom van signalen en stroom vergemakkelijken.met een vermogen van meer dan 50 W,.
Het voor dit PCB gebruikte afbeeldingsformaat is Gerber RS-274-X, een in de industrie algemeen aanvaarde standaard voor PCB-productie.Het zorgt voor compatibiliteit met verschillende fabricageprocessen en maakt een nauwkeurige reproductie van het ontwerp mogelijk.
Het PCB voldoet aan de IPC-klasse-2-norm, die specifieke kwaliteits- en prestatiecriteria voor PCB's voor algemene elektronische producten vaststelt.Deze naleving van een erkende industriestandaard zorgt ervoor dat het PCB voldoet aan de vereiste niveaus van betrouwbaarheid en prestaties.
De beschikbaarheid van dit PCB is niet beperkt tot een specifieke regio of markt. Het is wereldwijd toegankelijk, waardoor klanten van verschillende locaties kunnen profiteren van de functies en toepassingen ervan.
RT duroid 5880 PCB wordt vaak gebruikt in breedbandantennes van commerciële luchtvaartmaatschappijen, microstrip- en stripline-circuits, millimetergolftoepassingen, radarsystemen, begeleidingssystemen,met een vermogen van meer dan 10 W.
