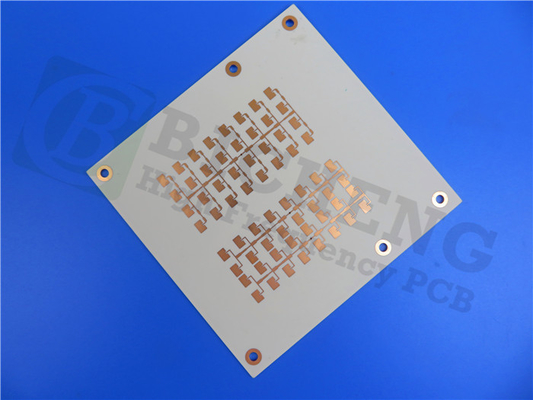

30mil Kappa 438 PCB 2-laag circuit board met ENEPIG

De Kappa 438 PCB, een geavanceerde gelamineerde printplaat die uitzonderlijke hoogfrequente prestaties combineert met het gemak van standaard epoxy/glas (FR-4) processen.Gemaakt met een glasversterkt koolwaterstofkeramisch systeem, de Kappa 438 biedt een superieure signaalintegriteit, weinig verlies en vlamvertragende eigenschappen, waardoor het de ideale keuze is voor een breed scala aan toepassingen.Laten we de opmerkelijke kenmerken en voordelen verkennen die de Kappa 438 PCB onderscheiden van de concurrentie.

Dit Kappa 438 PCB heeft een reeks uitzonderlijke functies die uitzonderlijke prestaties en betrouwbaarheid garanderen in veeleisende toepassingen.

1Glasversterkt koolwaterstofthermosetplatform:
Het Kappa 438 PCB is gebouwd op een robuust glasversterkt koolwaterstofthermosetplatform, wat een solide basis biedt voor betrouwbare circuits.

2Geschikte dielectrische constante (Dk):
Met een aangepaste Dk van 4.38, de Kappa 438 sluit naadloos aan op de FR-4-industrie-normen, waardoor het gemakkelijk is om bestaande FR-4-ontwerpen te converteren die een verbeterde elektrische prestatie vereisen.

3. Strakke Dk- en dikteverdraagbaarheid:
De Kappa 438 biedt striktere Dk- en dikte-toleranties in vergelijking met FR-4, waardoor consistente circuitprestaties worden gewaarborgd en een nauwkeurige ontwerpuitvoering mogelijk is.

4. lage Z-as CTE en hoge Tg:
met een thermische uitbreidingscoëfficiënt (CTE) van 42 ppm/°C op de Z-as en een hoge glazen overgangstemperatuur (Tg) van > 280°C,het Kappa 438 PCB zorgt voor stabiliteit en betrouwbaarheid, zelfs in uitdagende temperatuuromgevingen.

5. Thermische coëfficiënt van Dk:
De Kappa 438 vertoont een thermische coëfficiënt van Dk van -21 ppm/°C tijdens een temperatuurbereik van -50°C tot 150°C, waardoor uitstekende stabiliteit wordt geboden en de signaalvervorming tot een minimum wordt beperkt.

6. UL 94-V0 Vlamvertraging:
De Kappa 438 voldoet aan de UL 94-V0 vereisten en zorgt voor meer veiligheid en gemoedsrust.

Ongeëvenaarde voordelen van moeiteloze integratie:


De Kappa 438 PCB biedt een reeks voordelen die het een uitstekende keuze maken voor uw circuits.

1- Compatibiliteit met FR-4-processen:
De Kappa 438 is ontworpen voor een gemakkelijke productie en montage van PCB's en integreert naadloos in bestaande FR-4-workflows, waardoor het adoptieproces wordt vereenvoudigd.

2Verbeterde elektrische prestaties:
Met zijn op maat gemaakte Dk maakt de Kappa 438 een soepele omzetting mogelijk van bestaande FR-4-ontwerpen, waardoor betere elektrische prestaties worden geboden zonder in te boeten aan het gemak.

3. Consistente circuitprestaties:
Reken op de Kappa 438 om consistente en betrouwbare circuit prestaties te leveren, zodat uw ontwerpen voldoen aan de hoogste normen.

4- Designflexibiliteit en betrouwbaarheid:
De Kappa 438 biedt meer flexibiliteit en betrouwbaarheid, waardoor u innovatieve en robuuste circuits kunt maken.

5. Automatische samenstelling compatibiliteit:
De Kappa 438 is volledig compatibel met geautomatiseerde assemblageprocessen, waardoor de productie wordt gestroomlijnd en de kosten worden verlaagd.

Precieze bouwgegevens:
Dit Kappa 438 PCB heeft een tweelaags rigide constructie, geoptimaliseerd voor prestaties en gebruiksgemak.

- Afmetingen van de platen: 76,18 mm x 26,4 mm, waardoor veelzijdige toepassingen mogelijk zijn
- Minimum Trace/Space: 5/5 mils, waardoor ingewikkeld circuit design mogelijk is
- Minimale gatgrootte: 0,30 mm, waardoor de naadloze integratie van de onderdelen gemakkelijker is
- Afgeronde platendikte: 0,8 mm, waarbij een evenwicht wordt gevonden tussen compactheid en duurzaamheid
- Gewicht van het afgewerkte Cu: 1 oz (1,4 ml) buitenste lagen, die een optimale geleidbaarheid garanderen
- Via de plaatdikte: 20 μm, waardoor betrouwbare elektrische verbindingen worden gegarandeerd
- Oppervlakteafwerking: ENEPIG, met een superieure corrosiebestendigheid en lasbaarheid
Nee, voor een schone en minimalistische uitstraling.
- Bottom Silkscreen: Nee, het behoud van een elegante en professionele esthetiek
- Top Solder Mask: Nee, flexibiliteit in ontwerp en aanpassing
- Bottom Solder Mask: Nee, een gestroomlijnd en efficiënt ontwerp
- 100% elektrische test: Elk bord ondergaat strenge tests om ervoor te zorgen dat het prima functioneert vóór verzending.

Ervaring Wereldwijd beschikbaar:
De Kappa 438 PCB is wereldwijd verkrijgbaar, waardoor ingenieurs en ontwerpers uit alle hoeken van de wereld toegang hebben tot de opmerkelijke mogelijkheden en nieuwe mogelijkheden in hun projecten kunnen ontgrendelen.

Of je nu werkt aan drager-grade WiFi-systemen, kleine celnetwerken, communicatie tussen voertuigen of IoT-toepassingen, de Kappa 438 PCB stelt je in staat om uitzonderlijke resultaten te behalen.Upgrade uw ontwerpen vandaag nog en ervaar de naadloze integratie, uitstekende prestaties en betrouwbaarheid die de Kappa 438 PCB biedt.
