| Materiaal: | TC350 | PCB-grootte: | 68.35 mm x 41.4 mm = 1 PCS, +/- 0.15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz | Afwerking van het oppervlak: | HASL (Hot Air Soldering Level) |
| Aantal lagen: | 2 lagen | PCB-dikte: | 0.6mm |
| Markeren: | Gekapte PCB,Hars gevulde PCB's,20mil TC350 PCB |
||
We presenteren onze nieuw verschenen PCB's gebaseerd op TC350-substraten - een geavanceerde oplossing voor krachtige toepassingen.hoogwarmgeleidende keramische vulstoffenDeze unieke combinatie biedt uitzonderlijke prestaties in termen van lage invoegverlies, hogere thermische geleidbaarheid en superieure betrouwbaarheid.het mogelijk maken van verlaagde bedrijfstemperaturen in veeleisende omgevingen.
Met een uitstekende dielectrische constante stabiliteit bij verschillende temperaturen zijn de TC350-laminaatsoorten ideaal voor vermogenversterker- en antenneontwerpers die de winst willen maximaliseren en het bandbreedteverlies willen minimaliseren.Ze bieden ook cruciale stabiliteit voor fase- en impedantiegevoelige apparaten zoals netwerktransformatoren en Wilkinson Power Dividers..
| Vastgoed | Eenheden | Waarde | Test Merthod |
| 1Elektrische eigenschappen | |||
| Dielektrische constante (kan afhankelijk van de dikte variëren) | |||
| @ 1 MHz | - Wat? | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - Wat? | 3.50 | Resonantieholte |
| @10 GHz | - Wat? | 3.50 | IPC TM-650 2.5.5.5 |
| Dissipatiefactor | |||
| @ 1 MHz | - Wat? | 0.0015 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - Wat? | 0.0018 | Resonantieholte |
| @10 GHz | - Wat? | 0.0020 | IPC TM-650 2.5.5.5 |
| Temperatuurcoëfficiënt van dielektrische | - Wat? | ||
| TC r @ 10 GHz (-40-150°C) | ppm/oC | -9 | IPC TM-650 2.5.5.5 |
| Volumeweerstand | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Oppervlakteweerstand | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Elektrische kracht | Volts/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Dielectrische afbraak | kV | 40 | IPC TM-650 2.5.6 |
| Arcweerstand | sec. | > 240 | IPC TM-650 2.5.1 |
| 2.Thermische eigenschappen | |||
| Afbraaktemperatuur (Td) | |||
| Initieel | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T288 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T300 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| Thermische expansie, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| Thermische expansie, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| % z-as Uitbreiding (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3. Mechanische eigenschappen | |||
| Peelingsterkte tot koper (1 oz/35 micron) | |||
| Na warmte-stress | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| Bij verhoogde temperaturen (150oC) | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Na-procesoplossingen | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| Young's Modulus | KPSI (MPa) | IPC TM-650 2.4.18.3 | |
| Buigkracht (machine/kruis) | KPSI (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Treksterkte (machine/kruis) | KPSI (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| Compressiemodule | KPSI (MPa) | ASTM D-3410 | |
| Poisson's ratio | - Wat? | ASTM D-3039 | |
| 4. Fysieke eigenschappen | |||
| Wateropname | % | 0.05 | IPC TM-650 2.6.2.1 |
| Dichtheid, omgeving 23oC | g/cm3 | 2.30 | ASTM D792 methode A |
| Warmtegeleidbaarheid | W/mK | 0.72 | ASTMD5470 |
| Specifieke warmte | J/gK | 0.90 | ASTM D5470 |
| Ontvlambaarheid | klasse | V0 | UL-94 |
| NASA Uitgassing, 125oC, ≤10-6 torr | |||
| Totaal massaverlies | % | 0.02 | NASA SP-R-0022A |
| Verzamelde vluchtige dieren | % | 0.01 | NASA SP-R-0022A |
| Waterdamp teruggevonden | % | 0.01 | NASA SP-R-0022A |
De TC350 laminaten bieden een dielectrische constante (Dk) van 3,5 bij 1MHz, 1.8GHz en 10GHz, waardoor een consistente prestatie wordt gewaarborgd.met een verdrijvingsfactor van minder dan 0.0015 bij 1MHz,.0018 bij 1.8GHz en.002 bij 10GHz, wordt de signaalintegrititeit zelfs bij hoge frequenties gehandhaafd.met een lage thermische coëfficiënt van DkDeze eigenschappen dragen bij tot een lagere verbindingstemperatuur, een betere betrouwbaarheid, een betere beveiliging van de verbinding en een betere beveiliging van de verbinding.efficiënte warmteafvoer, en een verbeterd gebruik van de bandbreedte voor versterkers en antennes.

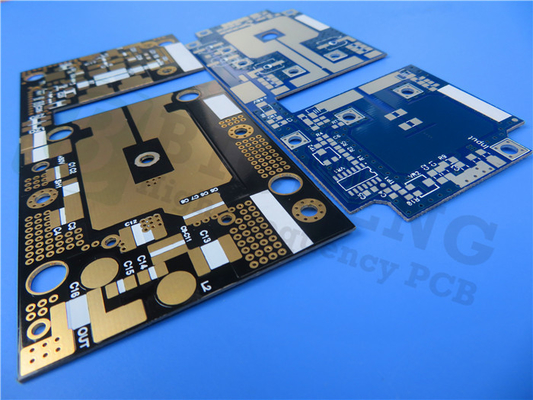

Deze pcb is een tweelaags stijf ontwerp met een koperschaal dikte van 35 μm aan elke kant.6 mm en een afgewerkt koper gewicht van 1 oz (1Deze PCB biedt een robuuste constructie met behoud van compactheid.5 mm via's gevuld met hars en bedekt zorgen voor betrouwbare elektrische verbindingen en structurele integriteitHet groene soldeermasker op zowel de bovenste als de onderste lagen biedt bescherming en een professionele afwerking.
| PCB materiaal: | Geweven glasvezelversterkt, met keramische vullen, op PTFE gebaseerd composiet |
| Aanduiding: | TC350 |
| Dielectrische constante: | 3.5±0.05 |
| Warmtegeleidbaarheid | 0.72 W/m-K |
| Dissipatiefactor | Df.002@10 GHz |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
Deze PCB ondersteunt statistisch gezien de installatie van 19 componenten en biedt in totaal 48 pads, waaronder 26 door-gat pads en 22 top surface mount technology (SMT) pads.Met 25 doorgangen en 3 nettenDe PCB's worden vóór verzending aan een strenge 100% elektrische test onderworpen om een optimale prestatie te garanderen.
Deze op TC350 gebaseerde PCB voldoet aan de IPC-Klasse 2-kwaliteitsnorm en is compatibel met Gerber RS-274-X-afbeeldingen.het toegankelijk maken voor verschillende projecten en toepassingenSommige typische toepassingen zijn vermogenversterkers, filters, koppelers, toren gemonteerde versterkers (TMA), toren gemonteerde versterkers (TMB), thermisch gecycleerde antennes die gevoelig zijn voor dielectrische drift,met een vermogen van niet meer dan 50 W.
Ervaar de voordelen van onze op TC350 gebaseerde PCB's, die uitzonderlijke prestaties, betrouwbaarheid en thermisch beheer bieden voor uw krachtige elektronische ontwerpen.
