Aantal lagen: | met 3 lagen | Dikte: | 4.8mm |
---|---|---|---|
Koperen gewicht: | 1 oz | Afwerking van het oppervlak: | ENEPIG |
Hoog licht: | Koper gevulde Vias RO4003C RF PCB,4.8mm RO4003C RF PCB,ENEPIG RO4003C RF PCB's |
Een hoogwaardig laminaat dat de elektrische eigenschappen van PTFE/geweven glas combineert met de vervaardigbaarheid van epoxy/glas.De exclusieve geweven glasversterkte koolwaterstof/keramische materialen van RO4003C bieden uitzonderlijke elektrische prestaties en kosteneffectieve circuitfabricage.
RO4003C-laminaat is verkrijgbaar in verschillende configuraties met behulp van 1080 en 1674 glazen stoffen, die allemaal aan dezelfde strenge elektrische prestatiespecificaties voldoen.Deze laminaten zorgen voor een nauwkeurige controle van de dielektrische constante (Dk) en een laag verliesIn tegenstelling tot microgolfmaterialen op basis van PTFE zijn geen gespecialiseerde door-gatbehandelingen of manipulatieprocedures vereist.het productieproces vereenvoudigen.
Met een dielectrische constante van DK 3,38 +/- 0,05 bij 10 GHz en een dissipatiefactor van 0,0027 bij 10 GHz zorgt het RO4003C PCB voor een nauwkeurige en betrouwbare signaaloverdracht.Het vertoont een thermische geleidbaarheid van 0.71 W/m/°K, wat bijdraagt aan een efficiënte warmteafvoer. Het PCB vertoont een lage coëfficiënt van thermische uitbreiding (CTE) met 11 ppm/°C voor de X-as, 14 ppm/°C voor de Y-as,en 46 ppm/°C voor de Z-asHet heeft ook een hoge Tg-waarde van > 280 °C, waardoor het stabiel is bij hoge temperaturen.
RO4003C Typische waarde | |||||
Vastgoed | RO4003C | De richting | Eenheden | Voorwaarde | Testmethode |
Dielectrische constante,εProces | 3.38±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
Dielectrische constante,ε Ontwerp | 3.55 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
Dissipatiefactor | 0.0027 0.0021 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Thermische coëfficiënt ε | +40 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
Volumeweerstand | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Oppervlakteweerstand | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Tensielmodule | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
Treksterkte | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
Buigkracht | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Dimensionale stabiliteit | < 0.3 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
Coëfficiënt van thermische uitbreiding | 11 14 46 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ASTM D 3850 | ||
Warmtegeleidbaarheid | 0.71 | W/M/oK | 80°C | ASTM C518 | |
Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
Dichtheid | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
Koperen schil sterkte | 1.05 (6.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
Ontvlambaarheid | N/A | UL 94 | |||
Loodvrij proces compatibel | - Ja, dat klopt. |
De RO4003C PCB biedt tal van voordelen voor uw toepassingen. Het is ideaal voor meerlagig bord (MLB) constructies en kan worden verwerkt als FR-4 tegen een lagere fabricage kosten,een aantrekkelijke keuze voor prestatie-gevoeligeBovendien is het concurrerend geprijsd en biedt het een uitstekende waarde voor zijn prestatiemogelijkheden.

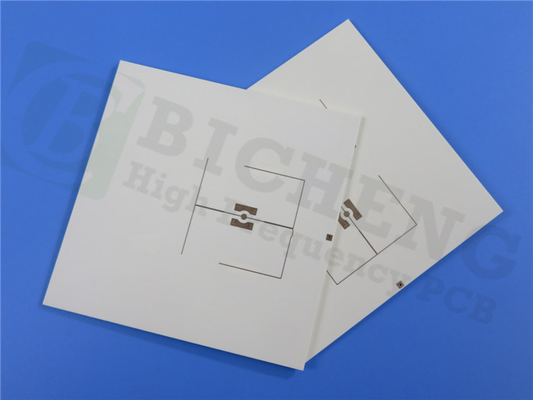

Dit specifieke pcb is een 3-lagig stijf bord met een stapel die bestaat uit een koper_laag_1 (35 μm), een 0,508 mm (20 mil) Rogers RO4003C-kern, een 0,200 mm RO4450F-prepreg, koper_laag_2 (35 μm), een 1.524mm Rogers RO4003C kern, een 0,200 mm RO4450F-preprepreg, een andere 1,524 mm Rogers RO4003C-kern, een 0,200 mm RO4450F-prepreg, een 0,508 mm Rogers RO4003C-kern en koper_laag_3 (35 μm).Deze configuratie biedt structurele integriteit en optimale elektrische prestaties.
Deze pcb heeft een afmeting van 66 mm x 66 mm, met een tolerantie van +/- 0,15 mm. Het heeft een minimale sporen/ruimte van 10/10 mil en een minimale gatgrootte van 0,5 mm. Er zijn geen blinde vias.De dikte van het afgewerkte plank is 4De oppervlakte is ENEPIG (Electroless Nickel, Electroless Palladium, Immersion Gold).De bovenkant is witHet bovenste soldeermasker is zwart en het onderste soldeermasker wordt niet aangebracht.Elk bord ondergaat een uitgebreide 100% elektrische test om de prestaties en betrouwbaarheid ervan te waarborgen.
Dit PCB voldoet aan de IPC-klasse 2-kwaliteitsnormen, waardoor hoogwaardige productieprocessen en betrouwbare prestaties worden gegarandeerd.
De RO4003C PCB vindt toepassingen in verschillende industrieën. Het is zeer geschikt voor cellulaire basisstation antennes en vermogenversterkers, waardoor uitstekende signaaloverdracht en betrouwbaarheid.Het is ook geschikt voor RF-identificatiemerkers, automotive radar, sensoren en LNB's (Low-Noise Block Downconverters) voor directe uitzendingssatellieten.en betrouwbare functionaliteit in veeleisende toepassingen.
