| Aantal lagen: | 4-laag | Dikte: | 2.7mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz | Afwerking van het oppervlak: | Loodvrije HASL |
| Hoog licht: | Hoogfrequente RO3010 meerlagig PCB,2.7mm RO3010 meerlagig PCB,HASL loodvrij RO3010 meerlagig PCB |
||

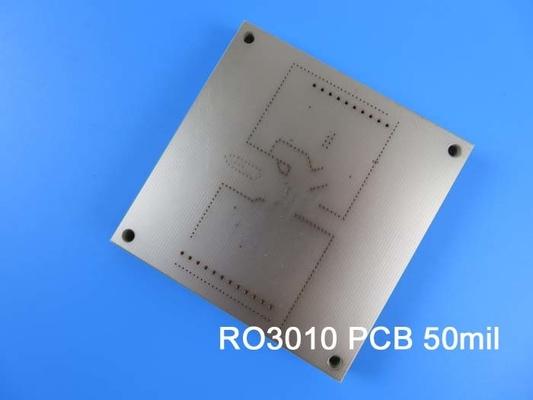

We presenteren onze nieuw geleverde PCB met het geavanceerde circuitmateriaal RO3010 bedoeld om te voldoen aan de eisen van moderne elektronica.Dit hoogwaardige PCB biedt uitzonderlijke stabiliteit en een breed scala aan toepassingen in verschillende frequenties.Met zijn met keramiek gevulde PTFE-composites en concurrerende prijzen, is ons PCB de ideale keuze voor circuit miniaturisatie en volume productieprocessen.
Belangrijkste kenmerken:
- dielectrische constante van 10,2+/- 0,30 bij 10 GHz/23°C
- Dissipatiefactor 0,0022 bij 10 GHz/23°C
- lage coëfficiënt van thermische uitbreiding (-55 tot 288 °C) van respectievelijk 13 ppm/°C ((X), 11 ppm/°C (Y), 16 ppm/°C (Z)
- Td> 500°C
- Thermische geleidbaarheid van 0,95 W/mK
- Vochtabsorptie 0,05%
Voordelen:
1Dimensionale stabiliteit met uitbreidingscoëfficiënt gelijk aan koper.
2Economische prijsstelling van laminaat voor volumeproductieprocessen.
3. Geschikt voor gebruik met meerlagige platen.
| RO3010 Typische waarde | |||||
| Vastgoed | RO3010 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 10.2±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 11.2 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0022 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | - 395 | Z. | ppm/°C | 10 GHz -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Volumeweerstand | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| Vochtopname | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Specifieke warmte | 0.8 | j/g/k | Berekeningen | ||
| Warmtegeleidbaarheid | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
13 11 16 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichtheid | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 9.4 | Ik ben erbij. | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Deze PCB-stack-up bestaat uit een 2-lagig stijf ontwerp, met koperslagen, Rogers RO3010-substraat en prepreg.4 ml) op de buitenste lagenDe afmetingen van het PCB zijn 30 mm x 30 mm, wat voldoende ruimte biedt voor uw circuits.De dikte van de via is 20 μm, waardoor betrouwbare verbindingen worden gewaarborgd.
Voor uw gemak, dit PCB wordt geleverd met een HASL loodvrije oppervlakte afwerking, waardoor de noodzaak van extra verwerking wordt geëlimineerd.zijn niet inbegrepenVoor verzending ondergaat elk PCB een 100% elektrische test, om kwaliteit en prestaties te garanderen.
Met 2 componenten, 5 pads, 3 via's en 3 netten is ons PCB ontworpen om aan IPC-Klasse-2-normen te voldoen, waardoor betrouwbaarheid en naleving van de industrienormen gegarandeerd worden.Het kunstwerk is in Gerber RS-274-X-formaat, algemeen aanvaard in de industrie.
Deze veelzijdige PCB vindt toepassingen op verschillende gebieden, waaronder:
- Automobiele radartoepassingen
- Global positionering satelliet antennes
- Cellulaire telecommunicatiesystemen - vermogenversterkers en antennes
- patch-antennes voor draadloze communicatie
- Satellieten voor rechtstreekse uitzending
- Datalink op kabelsystemen
- Afstandsmeters
- Power backplanes
Onze hoogwaardige PCB's zijn wereldwijd te verzenden, zodat u ongeacht uw locatie toegang heeft tot onze geavanceerde technologie.Of u nu werkt aan automotive radar toepassingen, satellietantennen voor wereldwijde positionering, cellulaire telecommunicatiesystemen, draadloze communicatie, satellieten voor directe uitzending, kabelsystemen, afstandsmeters of powerbackplanes,onze RO3010 PCB is de perfecte keuzeErvaar de betrouwbaarheid, prestaties en betaalbaarheid van onze PCB-oplossing en breng uw elektronische ontwerpen gemakkelijk tot leven.
