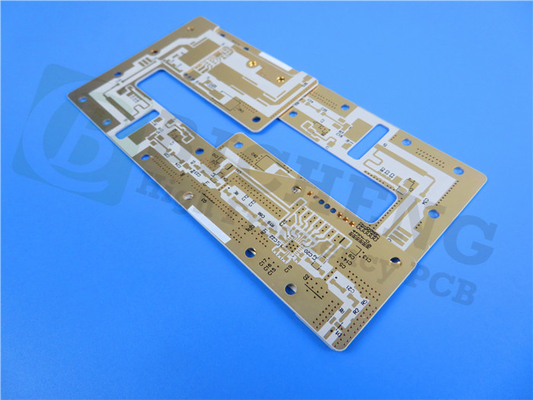

25mil RF-60A onderdompeling tin PCB dubbelzijdig aangepast circuit board

We presenteren onze nieuw verscheepte PCB gebaseerd op RF-60A Organic Ceramic Fiberglass Versterkt Laminate.Dit geavanceerde product heeft een unieke samenstelling die uitzonderlijke elektrische eigenschappen en lage vochtopname biedtMet zijn geweven glasvezelversterking zorgt RF-60A voor uitstekende dimensionale stabiliteit, verbeterde buigkracht,en een betrouwbare platte door-gat prestaties, zelfs in extreme thermische omgevingenDit laminaat vertoont ook een opmerkelijke interlaminaire bindsterkte en soldeerbestandheid, waardoor het een topkeuze is voor verschillende toepassingen.

Taconic, een gerenommeerde leider in RF laminaat en high-speed digitale materialen, brengt u RF-60A als onderdeel van hun uitgebreide reeks van high-frequency laminaat en prepregs.Deze geavanceerde materialen vinden toepassing in antennes, meerlagige RF- en hogesnelheidsdigitale boards, interconnecties en apparaten, die ongeëvenaarde prestaties en connectiviteit mogelijk maken.

Kenmerken:
- RF-60A biedt een dielektrische constante (Dk) van 6,15 bij 10 GHz, waardoor een stabiele prestatie over frequenties heen wordt gewaarborgd.
- Met een dissipatiefactor van 0,0028 bij 10 GHz, minimaliseert dit laminaat signaalverlies en vervorming.
- De thermische uitbreidingscoëfficiënt (CTE) is laag, met 9 ppm/°C op de x-as, 8 ppm/°C op de y-as en 69 ppm/°C op de z-as, waardoor een betrouwbare werking van -30°C tot 125°C mogelijk is.
- RF-60A beschikt over een hoge warmtegeleidbaarheid van 0,54 W/mk, wat een efficiënte warmteafvoer mogelijk maakt.
- De hoge buigsterkte van 18300 psi (MD) en 14600 psi (CD) zorgt voor duurzaamheid en betrouwbaarheid.
- Dit laminaat heeft een vochtabsorptie van 0,02% en behoudt zijn prestaties zelfs onder vochtige omstandigheden.
- RF-60A voldoet aan de ROHS- en WEEE-voorschriften en voldoet aan de milieunormen.

Voordelen:
- De stabiliteit van de dielektrische constante (Dk) over de frequenties heen zorgt voor een consistente prestatie in verschillende toepassingen.
- RF-60A biedt uitstekende dimensionale stabiliteit, zorgt voor betrouwbare werking en een gemakkelijke integratie.
- De uitzonderlijke sterkte van de interlaminaire binding garandeert de integriteit en duurzaamheid van het PCB.
- De lage uitbreiding van de Z-as van RF-60A zorgt voor betrouwbare verbindingen, zelfs in extreme thermische omstandigheden.

Deze PCB is voorzien van een tweelaagse stijve constructie die optimale prestaties en duurzaamheid garandeert.De eerste koperlaag heeft een dikte van 35 μmDe kern van de RF-60A is 0,635 mm (25 millimeter) dik en wordt vervolgens door een tweede koperlaag van 35 μm verwerkt.Deze constructie biedt een solide basis voor betrouwbare verbindingen en efficiënte signaaloverdracht.

PCB-constructie:
- Afmetingen van het bord: het PCB meet 83 mm x 65 mm met een tolerantie van +/- 0,15 mm, wat zorgt voor een compacte en precieze vormfactor.
- Minimum trace/space: het PCB ondersteunt een minimale tracebreedte en afstand van 6/7 mil, waardoor ingewikkelde schakelingen kunnen worden ontworpen.
- Minimale gaatengrootte: het PCB heeft een gaatengrootte van minimaal 0,4 mm, waardoor verschillende componenten kunnen worden gebruikt.
- Geen blinde vias: het ontwerp omvat geen blinde vias, wat het productieproces vereenvoudigt.
- Afgeronde plaatdikte: het afgewerkte PCB heeft een dikte van 0,71 mm, wat zorgt voor een compacte en lichte oplossing.
- Gewicht van het afgewerkte koper: de buitenste koperlagen hebben een gewicht van 1 oz (1,4 mil), waardoor een optimale geleidbaarheid wordt gewaarborgd.
- Via-platingdikte: de via-platingdikte is 20 μm, wat een betrouwbare elektrische verbinding garandeert.
- Oppervlakteafwerking: het PCB is voorzien van een onderdompelingstaaloppervlakteafwerking, die een beschermende en soldeerbare laag biedt.
- Top Silkscreen: op het PCB wordt geen top silkscreen aangebracht.
- Bottom Silkscreen: er wordt geen bottom silkscreen op het PCB aangebracht.
- Topsoldermasker: er wordt geen topsoldermasker op het PCB aangebracht.
- Bottom Solder Mask: er wordt geen bodemsoldermasker op het PCB aangebracht.
- 100% elektrische test: Elk PCB ondergaat vóór verzending een uitgebreide elektrische test om de functionaliteit en kwaliteit te waarborgen.

PCB-statistieken
- Componenten: Dit PCB bevat in totaal 17 componenten, waardoor een veelzijdige functionaliteit mogelijk is.
Er zijn 44 pads op dit PCB, die de verbinding van componenten vergemakkelijken.
- Through Hole Pads: Van de totale pads zijn er 25 gewijd aan door-gat componenten.
- Top SMT Pads: de resterende 19 pads zijn voor onderdelen van de SMT-technologie op de bovenste laag.
- Bottom SMT Pads: er zijn geen SMT pads op de onderste laag.
- Via's: het omvat 23 via's voor interconnectie.
- Netten: het bevat 4 netten, die onderling verbonden paden tussen de componenten vertegenwoordigen.

Aanvullende informatie:
Deze geleverde PCB-afbeeldingen zijn in Gerber RS-274-X-formaat, waardoor compatibiliteit en nauwkeurigheid tijdens de productie worden gewaarborgd.het garanderen van betrouwbare prestaties en uitstekende productieDe RF-60A-PCB is wereldwijd verkrijgbaar, waardoor klanten over de hele wereld gemakkelijk toegang hebben.

Typische toepassingen:

Het RF-60A PCB vindt zijn toepassing op verschillende gebieden, waaronder:


- Versterkers van het signaal: het biedt een betrouwbaar platform voor vermogenversterkingscircuits, waardoor een efficiënte en stabiele signaalversterking wordt gewaarborgd.


- Filters en koppelingen: het PCB maakt het mogelijk filters en koppelingen te implementeren, waardoor precieze signaalmanipulatie en -controle wordt gewaarborgd.


- Passieve componenten: het bevat passieve componenten, zoals weerstanden en condensatoren, waardoor deze kunnen worden geïntegreerd in de circuits.


- Antennen: het RF-60A-PCB ondersteunt het maken van hoogwaardige antennes, waardoor draadloze communicatie en connectiviteit worden vergemakkelijkt.

Met zijn uitzonderlijke eigenschappen en betrouwbare constructie biedt het RF-60A PCB een veelzijdige en hoogwaardige oplossing voor een breed scala aan toepassingen.
