Multilayer PCB 2mm FR408HR via gevuld en bekleed onderdompeling goud

Multilayer PCB 2mm FR408HR via gevuld en bekleed onderdompeling goud

MOQ: 1 PCS
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 per maand.
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
FR4
Pcb-grootte:
170 mm x 130 mm (1 PCS)
Koperen gewicht:
35um
Afwerking van het oppervlak:
Onderdompelingsgoud
Markeren:

Onderdompelinggoud meerlagig PCB

,

Goud met onderdompeling met dop

,

Gekapte meerlagige PCB's

Productbeschrijving

Dit Multilayer PCB is ontworpen voor toepassingen die maximale thermische prestaties en betrouwbaarheid vereisen.Gemaakt met behulp van Isola's gepatenteerde hoogwaardige multifunktioneel harssysteemDit PCB, versterkt met elektrisch glas (E-glas), heeft uitzonderlijke eigenschappen die de kloof tussen thermische en elektrische perspectieven overbruggen.



Belangrijkste kenmerken:
- Dielektrische constante (Dk): met een Dk van 3,65 bij 10 GHz zorgt dit PCB voor uitstekende signaalintegriteit en betrouwbare prestaties in hoogfrequente toepassingen.



- Dissipatiefactor: met een dissipatiefactor van 0,0095 bij 10 GHz minimaliseert het signaalverlies en zorgt het voor een efficiënte stroomoverdracht.


- Coëfficiënt van thermische uitbreiding (CTE): de CTE van 16 ppm/°C in zowel de x- als de y-as zorgt voor compatibiliteit met koper, waardoor de thermische spanning wordt verminderd en de betrouwbaarheid wordt verbeterd.


- Thermische stabiliteit: met een hoge glazen overgangstemperatuur (Tg) van 230°C (DMA) en een ontbindingstemperatuur (Td) van 360°C (TGA) vertoont dit PCB uitzonderlijke thermische stabiliteit.


- Meerdere lamineercycli: het kan meerdere lamineercycli weerstaan, waardoor het PCB-productieproces flexibel is.


- Loodvrije assemblagecompatibiliteit: ontworpen om compatibel te zijn met loodvrije assemblageprocessen, zodat de moderne industriestandaarden worden nageleefd.


- Via Filling Capability: Dit PCB ondersteunt via het vullen, verbetert de elektrische connectiviteit en verbetert de signaalintegratie.


- CAF-weerstand: met een superieure weerstand tegen de vorming van geleidende anodische filamenten (CAF) zorgt het voor betrouwbaarheid en prestaties op lange termijn.


- Vochtbestendigheid: de FR408HR vertoont een superieure vochtbestendigheid tijdens de terugstroom en beschermt tegen milieufactoren.

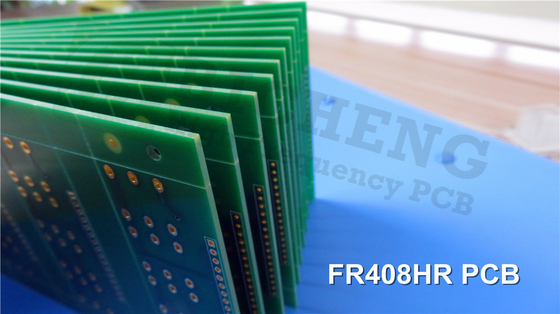

Multilayer PCB 2mm FR408HR via gevuld en bekleed onderdompeling goud 0



PCB Stackup:
Dit PCB is een vierlagig stijf PCB met de volgende stapel:
- Bovenlaag: 35 μm koper
- Prepreg: 152 μm
- Innerlijke laag 1: 35 μm koper
- FR408HR Kern: 1,535 mm
- Innerlijke laag 2: 35 μm koper
- Prepreg: 152 μm
- Onderste laag: 35 μm koper



PCB-constructie:
- Afmetingen: 170 mm x 130 mm (1 PCS), met een tolerantie van +/- 0,15 mm
- Minimum Trace/Space: 4/5 mils, waardoor nauwkeurig circuitontwerp en -opstelling mogelijk is
- Minimum gatgrootte: 0,3 mm, ondersteunt fijn pitch componenten en high density interconnects
- Blinde wegen: complexe routes en efficiënt gebruik van de beschikbare ruimte
- Afgeronde plaatdikte: 2,0 mm, die structurele integriteit en duurzaamheid biedt
- Afgerond kopergewicht: 1 oz (1,4 mil) op de buitenste lagen, waardoor optimale geleidbaarheid wordt verzekerd
- Via Plating Dikte: 20 μm, waardoor betrouwbare elektrische verbindingen mogelijk zijn
- Oppervlakteafwerking: onderdompelingsgoud, met uitstekende soldeerbaarheid en corrosiebestendigheid
- Silkscreen: bovenste laag in het wit, met informatie over de onderdelen en de etikettering
- Soldeermasker: rood op zowel de bovenste als de onderste lagen, het beschermen van kopersporen en het voorkomen van soldeerbruggen
- Gevulde en beklede via's: versterking van de signaalintegratie en verbetering van de algehele PCB-prestaties
- 100% elektrische test: Elke PCB ondergaat vóór verzending een uitgebreide elektrische test om de functionaliteit en kwaliteit te waarborgen.



Multilayer PCB 2mm FR408HR via gevuld en bekleed onderdompeling goud 1



PCB-statistieken
- Componenten: 270
- Totaal Pads: 320
- Door het gat pads: 150
- Top SMT Pads: 99
- Onderste SMT Pads: 71
Vias: 78.
- Netten: 6



Kwaliteitsnorm en beschikbaarheid:


- Kwaliteitsstandaard: Dit meerlaagse PCB voldoet aan de IPC-klasse 2-kwaliteitsnormen, waardoor hoge betrouwbaarheid en prestaties worden gewaarborgd.


- Beschikbaarheid: Deze hoogwaardige PCB's zijn wereldwijd verkrijgbaar en voldoen aan de behoeften van verschillende industrieën en toepassingen.



Typische toepassingen:
Dit meerlagig PCB vindt zijn toepassing in verschillende industrieën, waaronder:



- Consumentenelektronica: van smartphones tot audio/videoapparatuur, deze PCB ondersteunt de veeleisende eisen van moderne consumentenelektronica.


- Server en werkstation: het biedt de nodige prestaties en betrouwbaarheid voor high-end server- en werkstationtoepassingen.


- Automotive: de FR408HR PCB is geschikt voor automotive elektronica, met robuustheid en thermische stabiliteit in uitdagende automotive omgevingen.
