| Materiaal: | TLX-7 | Dikte: | 20 mil |
|---|---|---|---|
| Afwerking van het oppervlak: | Onderdompeling zilver | Kopergewicht: | 1 oz |
| Hoog licht: | 20mil 2-laag TLX-7 RF PCB,TLX-7 RF-PCB,20mil onderdompeling zilver TLX-7 RF PCB |
||
We presenteren onze nieuw geleverde PCB gebouwd op TLX-7, een hoogwaardig PTFE glasvezel gelamineerd materiaal ontworpen om uit te blinken in een breed scala aan RF toepassingen.Het biedt veelzijdigheid met een breed scala aan beschikbare diktes en koperen bekledingDit uitzonderlijke materiaal zorgt voor mechanische versterking in zware omgevingen.een uitstekende keuze voor verschillende toepassingen.
Belangrijkste voordelen:
Uitstekende PIM-waarden in PCB's (gemeten onder -160 dBc*)
Uitstekende mechanische en thermische eigenschappen
Laag en stabiel Dk (diëlektrische constante)
Dimensionale stabiliteit
Lage vochtopname
Strikt gecontroleerde DK
Lage DF (dissipatiefactor)
UL 94 V0 Klassificatie voor superieure ontvlambaarheidsweerstand
speciaal ontworpen voor microgolven met een laag laaggetal
Hoofd eigenschappen:
Elektrische eigenschappen:
Dk @ 10 GHz: 2,6 +/- 0,04 (IPC-650 2.5.5.3)
Df @ 1,9 GHz: 0,0014 (IPC-650 2.5.5.5.1)
Df @ 10 GHz: 0,002 (IPC-650 2.5.5.5.1)
Uitgassing (% TML): 0,02 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Uitgassing (% CVCM): 0 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Uitgassing (% WVR): 0,01 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Dielektrische beschikbare dikte varieert van 0,13 mm tot 0,76 mm
Schilferingsterkte van 12 lbs/in
Vochtopname: 0,02% (IPC-650 2.6.2.1)
| Type | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
Thermische geleidbaarheid: 0,22 W/M*K (ASTM F433/ASTM 1530-06)
CTE (coëfficiënt van thermische uitbreiding, 25-260 °C):
X: 21 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Y: 23 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Z: 215 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Brandbaarheid: V-0 (UL-94)

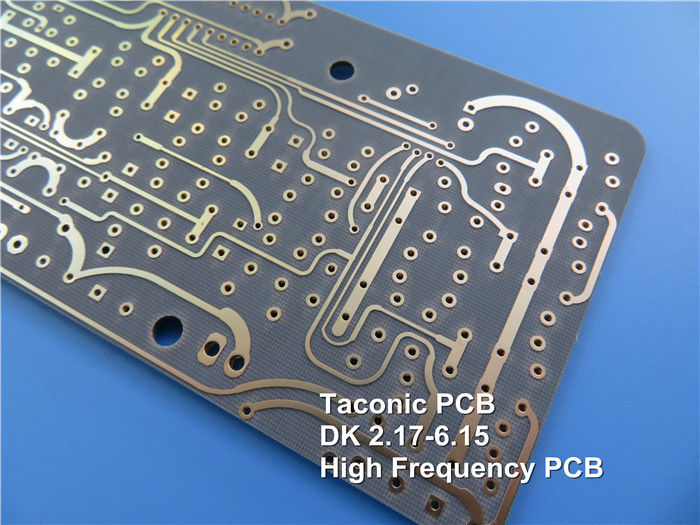

Deze met TLX-7 geconstrueerde PCB heeft een tweelaags stijf ontwerp, met koperlagen met een dikte van 35 μm aan beide zijden en een Taconic TLX-7-kern met een dikte van 0,508 mm (20 mil).De afmetingen van het bord zijn nauwkeurig gemeten op 91 mm x 75 mmHet minimum spoor/ruimte is 4/5 mils, en de minimale gatgrootte is 0.3 mm. De afgewerkte borddikte is 0.6 mm, met een buitenste laag koper van 1 oz (1.4 mils).De dikte van de verpakking is 20 μmHet oppervlak is onderdompeling zilver en er is geen zijde- of bodemgrens of soldeermasker aangebracht.Elke PCB ondergaat vóór verzending een elektrische test van 100% om de kwaliteit en functionaliteit ervan te waarborgen..
TLX-7 PCB's zijn ontworpen om aan IPC-Klasse 2-kwaliteitsnormen te voldoen.TLX-7 PCB's vinden toepassingen in radarsystemen, mobiele communicatie, microgolftestapparatuur, microgolftransmissieapparatuur en componenten zoals koppelers, splitters, combinatoren, versterkers en antennes.
Een ongeëvenaarde ervaring betrouwbaarheid, uitstekende prestaties en naadloze integratie met TLX-7 PCB's, de perfecte keuze voor uw RF toepassingen.
