| Hoog licht: | Duroid 6002 onderdompeling Goud PCB,1OZ onderdompelings Gouden PCB,40 millimeter onderdompeling goud PCB |
||
|---|---|---|---|

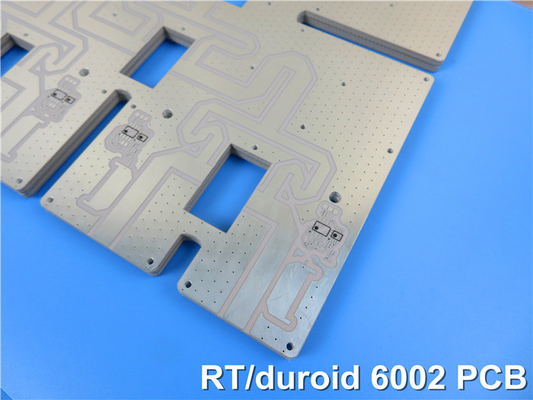

RT duroid 6002 is een hoogwaardig microgolfmateriaal ontworpen voor complexe microgolfstructuren.Met een lage dielektrische constante (Dk) en uitzonderlijke mechanische en elektrische eigenschappenOf je nu werkt aan fased array antennes, radarsystemen, GPS antennes, power backplanes,of balkvormende netwerken, is het RT/duroid 6002 PCB de ideale keuze voor uw hoogfrequente toepassingen.
Belangrijkste kenmerken van de RT/duroïde 6002 PCB:
1Superieure hoogfrequente prestaties:
- Lage dielectrische constante (Dk): met een Dk van 2,94 +/-.04, zorgt de RT/duroid 6002 PCB voor nauwkeurige signaalintegriteit en betrouwbare hoogfrequente prestaties.
- Lage dissipatiefactor: met een dissipatiefactor van 0,0012 bij 10 GHz minimaliseert dit PCB het signaalverlies, waardoor efficiënte en snelle gegevensoverdracht mogelijk is.
- Uitstekende thermische stabiliteit: met een lage thermische coëfficiënt van Dk bij 12 ppm/°C behoudt het RT/duroïde 6002 PCB een stabiele prestatie, zelfs onder verschillende temperatuuromstandigheden.
- Hoge thermische geleidbaarheid: de thermische geleidbaarheid van het PCB van 0,6 W/m/k helpt de warmte doeltreffend te verdrijven en zorgt voor optimale prestaties in veeleisende toepassingen.
- Minimale vochtabsorptie: met een vochtabsorptie van slechts 0,02%, is dit PCB geschikt voor omgevingen met een hoge luchtvochtigheid en biedt langdurige betrouwbaarheid.
| NT1 gewassen | |||||
| Vastgoed | NT1 verwerking van water | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 2.94±0.04 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Dielectrische constante,ε Ontwerp | 2.94 | 8 GHz tot 40 GHz | Differentiële faselengte methode | ||
| Dissipatiefactor,tanδ | 0.0012 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +12 | Z. | ppm/°C | 10 GHz 0°C-100°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 106 | Z. | Mohm.cm | Een | ASTM D 257 |
| Oppervlakteweerstand | 107 | Z. | Moehm. | Een | ASTM D 257 |
| Tensielmodule | 828 ((120) | X, Y | MPa ((kpsi) | 23°C | ASTM D 638 |
| De ultieme stress | 6.9(1.0) | X, Y | MPa ((kpsi) | ||
| De ultieme spanning | 7.3 | X, Y | % | ||
| Compressiemodule | 2482 (((360) | Z. | MPa ((kpsi) | ASTM D 638 | |
| Vochtopname | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| Warmtegeleidbaarheid | 0.6 | W/m/k | 80°C | ASTM C518 | |
| Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
16 16 24 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichtheid | 2.1 | gm/cm3 | ASTM D 792 | ||
| Specifieke warmte | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Berekeningen | ||
| Koperen schil | 8.9(1.6) | In IBS/in. ((N/mm) | IPC-TM-650 2.4.8 | ||
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
2Betrouwbare constructie en dimensie stabiliteit:
- Multi-layer board constructie: het RT/duroid 6002 PCB is ontworpen voor multi-layer board constructies, met uitstekende mechanische en elektrische eigenschappen voor betrouwbare prestaties.
- Strakke diktebeheersing: de PCB-stackup heeft een precieze dikte van 40 millimeter (1,016 mm), wat zorgt voor een consistente prestatie en compatibiliteit met uw ontwerpvereisten.
- Dimensionale stabiliteit: het heeft een uitstekende dimensionale stabiliteit, waardoor de componenten nauwkeurig kunnen worden geïntegreerd en de werking in de loop van de tijd betrouwbaar is.
- Onderdompelinggoudoppervlak: het PCB-oppervlak is bekleed met onderdompelinggoud, wat een uitstekende geleidbaarheid en bescherming tegen oxidatie biedt, waardoor de betrouwbaarheid op lange termijn wordt gewaarborgd.
3. Strenge kwaliteitsborging:
- IPC-Klasse-2-Standaard: Dit PCB voldoet aan de IPC-Klasse-2-Standaard, waardoor de naleving van de strenge kwaliteitseisen wordt gegarandeerd.
- 100% elektrische test: Elk PCB ondergaat vóór verzending een grondige 100% elektrische test, zodat u alleen producten van de hoogste kwaliteit kunt krijgen.
- Gerber RS-274-X illustratie: De PCB illustratie wordt geleverd in Gerber RS-274-X formaat, het vergemakkelijken van naadloze integratie in uw productieprocessen.
- Wereldwijde beschikbaarheid: Dit PCB is wereldwijd gemakkelijk verkrijgbaar en zorgt voor toegankelijkheid voor zowel PCB-ingenieurs als ontwerpers.
4- PCB statistieken:
- Componenten: Dit PCB ondersteunt maximaal 25 componenten en biedt flexibiliteit voor uw ontwerpvereisten.
- Totaal pads: het PCB bestaat uit 64 pads, waardoor efficiënte verbinding en integratie van componenten mogelijk is.
- Thru Hole en SMT Pads: met 41 through hole pads en 23 top SMT pads is dit PCB geschikt voor verschillende componenten en assemblage methoden.
- Via's: dit PCB bestaat uit 42 via's, waardoor efficiënte signaalrouting en -connectiviteit mogelijk is.
- Netten: dit PCB ondersteunt 2 netten, waardoor een georganiseerde en geoptimaliseerde signaalstroom mogelijk is.
| PCB materiaal: | PTFE-composite met keramische vullen |
| Aanduiding: | NT1 verwerking van water |
| Dielectrische constante: | 2.94 ± 0,04 (proces) |
| 2.94 (ontwerp) | |
| Aantal lagen: | 2 laag, meerlaag |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 10 mil (0,254 mm), 20 mil (0,508 mm) |
| 30 mil (0,762 mm), 60 mil (1,524 mm), 120 mil (3,048 mm) | |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, Immserion zilver, OSP enz. |
5. Een breed toepassingsgebied:
De RT/duroid 6002 PCB is geschikt voor een verscheidenheid aan hoogfrequente toepassingen, waaronder:
- Fase-array-antennen: Precieze straalsturing en hoge snelheid van gegevensoverdracht in fase-array-antennesystemen.
- Radarsystemen: voordeel trekken uit uitzonderlijke signaalintegriteit en betrouwbare prestaties in grond- en luchtradarsystemen.
- GPS-antennen: Zorg voor nauwkeurige positionering en betrouwbare GPS-signaalontvangst met de RT/duroid 6002 PCB.
- Power Backplanes: Ervaar efficiënte vermogensafdeling en lage verliesprestaties in power backplane-toepassingen.
- Vermijding van botsingen in commerciële luchtvaart: Verbetering van de veiligheid en de communicatie in botsingsvermijdingssystemen in commerciële luchtvaart.
- Beamforming Networks: Bereiken van optimale signaalverwerking en beamforming mogelijkheden met de RT/duroid 6002 PCB.
Kortom, de Rogers RT/duroid 6002 PCB is een superieure keuze voor hoogfrequente toepassingen vanwege zijn uitzonderlijke prestaties, lage dielectrische constante en indrukwekkende mechanische eigenschappen.De betrouwbare constructie, dimensionale stabiliteit en compatibiliteit met meerlagige platenconfiguraties maken het geschikt voor veeleisende toepassingen in verschillende industrieën.Wees er zeker van dat de RT/duroid 6002 PCB de prestaties levert die u nodig heeft om het potentieel van uw hoogfrequente ontwerpen volledig te benutten.
