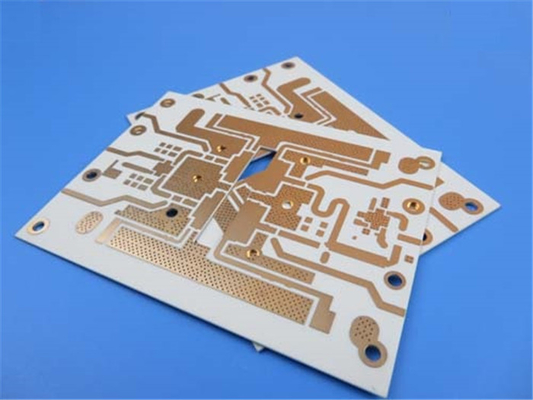

RO4003C Dubbellagige onderdompeling van goud PCB op 32mil laminaat UL 94 Standard

Inleiding:
In de snel veranderende wereld van de elektronica blijft de vraag naar hoogwaardige printplaten (PCB's) stijgen.De onlangs verschenen RO4003C PCB is een baanbrekende oplossing die de realisatie mogelijk maakt van geavanceerde toepassingen die hoge bedrijfsfrequenties vereisenIn dit artikel worden de kenmerken, voordelen, constructiedetails, statistieken en typische toepassingen van het RO4003C PCB besproken.De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de ontwikkeling van de elektronische industrie te bevorderen..

1Kenmerken:
Het RO4003C-substraat beschikt over een reeks functies die het een uitstekende keuze maken voor hoogfrequente toepassingen:

a) Rogers RO4003C Geweven glasversterkt koolwaterstof/keramiek:
De RO4003C PCB is vervaardigd met behulp van Rogers' geavanceerde RO4003C materiaal, een geweven glas versterkt koolwaterstof/keramiek substraat.stabiliteit, en dimensionale nauwkeurigheid.

b) Dielectrische constante (DK) van 3,38 +/- 0,05 bij 10 GHz:
Met een lage dielectrische constante en een strakke tolerantie zorgt het RO4003C PCB voor een precieze signaalverspreiding, waardoor verliezen worden geminimaliseerd en de signaalintegratie wordt maximaal.

c) Dissipatiefactor van 0,0027 bij 10 GHz:
De lage dissipatiefactor van de RO4003C-PCB maakt een efficiënte energietransfer mogelijk, waardoor de signaalverdamping wordt verminderd en hoge frequentie-toepassingen worden ondersteund.

d) Warmtegeleidbaarheid van 0,71 W/m/°K:
De hoge thermische geleidbaarheid van het PCB vergemakkelijkt een effectieve warmteafvoer, waardoor zelfs onder veeleisende omstandigheden optimale prestaties en betrouwbaarheid worden gewaarborgd.

e) Coëfficiënt van thermische uitbreiding (CTE):
Het RO4003C-PCB vertoont een lage uitbreiding van de Z-as en gecontroleerde uitbreidingscoëfficiënten in de X-, Y- en Z-assen, waardoor het zeer stabiel is over een breed temperatuurbereik.

f) Tg > 280 °C:
Met een hoge glazen overgangstemperatuur (Tg) kan het RO4003C-PCB hoge temperaturen weerstaan, waardoor het geschikt is voor toepassingen met harde bedrijfsomstandigheden.

g) -40°C tot +85°C Bediening:
Het PCB is ontworpen om betrouwbaar te werken in een temperatuurbereik van -40 °C tot +85 °C, waardoor het geschikt is voor verschillende omgevingen.

2Voordelen:
Het RO4003C-PCB biedt verschillende voordelen die het een ideale keuze maken voor hoogfrequente en breedbandtoepassingen:

a) Lage dielektrische tolerantie en lage verliezen:
De lage dielektrische tolerantie en lage verlieskenmerken van het PCB maken een efficiënte signaaloverdracht mogelijk, waardoor de signaalvermindering wordt geminimaliseerd en de systeemprestaties worden gemaksimaliseerd.

b) Uitstekende elektrische prestaties:
Met stabiele elektrische eigenschappen in een breed frequentiebereik zorgt het RO4003C-PCB voor een consistente signaalintegriteit en maakt het het ontwerp van hoogwaardige filters en transmissielen mogelijk.

c) Gecontroleerde impedantietransmissielijnen:
De eigenschappen van het PCB maken het mogelijk om gecontroleerde impedantietransmissielijnen te creëren, waardoor nauwkeurige signaalmatching en het minimaliseren van reflecties wordt gewaarborgd, wat resulteert in een verbeterde signaalkwaliteit.

d) Uitstekende dimensionale stabiliteit:
Het RO4003C-PCB vertoont uitstekende dimensionale stabiliteit, zorgt voor consistente prestaties en maakt precieze productie- en assemblageprocessen mogelijk.

e) Betrouwbaar door gaten geplaatst:
De lage uitbreiding van de Z-as en de CAF-weerstand van het RO4003C-PCB dragen bij aan de betrouwbaarheid en levensduur van door gaten beklede PCB's, waardoor de algehele duurzaamheid van het PCB wordt verbeterd.

f) Blijft stabiel over een breed temperatuurbereik:
De lage uitbreidingscoëfficiënt in het vlak van het PCB zorgt voor stabiliteit in het hele temperatuurbereik van de circuitverwerking en zorgt voor een consistente prestatie tijdens de productie en de werking.

g) Volumeproductieproces en concurrerende prijzen:
RO4003C-laminaat kan worden vervaardigd met behulp van standaard glas-epoxideprocessen, waardoor het compatibel is met de massaproductie.de concurrerende prijzen van de PCB bieden kosteneffectieve oplossingen voor verschillende toepassingen.

3PCB-stapeling en constructie Details:
Dit PCB is gebaseerd op een 2-lagig stijf PCB-stapel, met koperlagen aan beide zijden van de RO4003C-kern.

- Koperlaag 1: 35 μm
- Rogers 4003C Core: 0.813 mm (32 mil)
- Koperlaag 2: 35 μm

De afmetingen van het bord zijn 1200 mm x 300 mm, met een tolerantie van +/- 0,15 mm. Dit PCB ondersteunt een minimale spoor/ruimte van 6/6 mil en een minimale gatgrootte van 0,5 mm. Het bevat geen blinde vias.De dikte van het afgewerkte plank is 0.9mm, met een afgewerkte buitenste laag koper van 1 oz (1,4 mil). Via plating dikte is 20 μm, en de oppervlakte afwerking is onderdompeling goud.en er is geen zijde-scherm of soldeermasker..

Elk PCB ondergaat voor verzending een 100% elektrische test, om de hoogste kwaliteitsnormen te garanderen.

4- PCB statistieken:
Deze PCB is uitgerust voor het verwerken van complexe elektronische ontwerpen, met de volgende statistieken:

- Componenten: 51
- Totaal Pads: 232
- Door het gat pads: 171
- Top SMT Pads: 61
- Onderste SMT-pads: 0
- Vias: 120
- Netten: 4

5. Tipe van het geleverde kunstwerk:Gerber RS-274-X
Deze RO4003C-PCB accepteert Gerber RS-274-X-afbeeldingen, waardoor de compatibiliteit met industriestandaardontwerpinstrumenten wordt gewaarborgd en naadloze integratie in bestaande productieprocessen wordt vergemakkelijkt.

6Kwaliteitsnorm:IPC-klasse 2
Het RO4003C-PCB voldoet aan de IPC-klasse-2-kwaliteitsstandaard en garandeert een betrouwbare prestatie en een consistente productiekwaliteit.

7Beschikbaarheid: Wereldwijd
Het RO4003C PCB is wereldwijd te koop en te verzenden, waardoor het toegankelijk is voor ontwerpers en fabrikanten over de hele wereld.

8Een aantal typische toepassingen:
De veelzijdigheid en prestatiekenmerken van het RO4003C-PCB maken het geschikt voor een breed scala aan toepassingen, waaronder:

- Cellulaire basisstation antennes en vermogenversterkers: De hoge frequentie mogelijkheden en stabiliteit van de RO4003C PCB maken het een ideale keuze voor cellulaire basisstation antennes en vermogenversterkers,waar een betrouwbare signaaloverdracht en een efficiënte energietransmissie van cruciaal belang zijn.

- RF-identificatiemerkers: de lage dielectrische tolerantie en de gecontroleerde impedantietransmissielijnen van de PCB maken zeer nauwkeurige en betrouwbare RF-identificatiemerkersystemen mogelijk.

- Automobiele radar en sensoren: de stabiele elektrische eigenschappen van de RO4003C PCB en de lage verlieskenmerken maken het een uitstekende keuze voor radar- en sensorsystemen voor auto's,waar nauwkeurige signaaloverdracht en -detectie essentieel zijn.

- LNB's voor Direct Broadcast Satellites: de PCB's lage dielectrische tolerantie, laag verlies,en gecontroleerde impedantietransmissielijnen zijn gunstig voor LNB (Low Noise Block) toepassingen in directe uitzendingssatellieten, waardoor signaalontvangst en -verwerking van hoge kwaliteit mogelijk zijn.

Conclusie:
De RO4003C PCB vertegenwoordigt een belangrijke vooruitgang in de hoogfrequente PCB-technologie, met uitzonderlijke elektrische prestaties, stabiliteit en betrouwbaarheid.gecontroleerde impedantietransmissielijnenHet RO4003C-PCB biedt nieuwe mogelijkheden voor toepassingen die hoge bedrijfsfrequenties en strenge prestatienormen vereisen.RF-identificatie, auto radarsystemen of satellietsystemen, de RO4003C PCB biedt de basis voor superieure prestaties, waardoor ingenieurs en ontwerpers de grenzen van technologie kunnen verleggen.
