Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| PCB-materiaal: | RO3003G2 | aantal lagen: | 2 lagen |
|---|---|---|---|
| PCB-dikte: | 0,3 mm ±0.1 | PCB-grootte: | 170 x 90 mm = 1 naar boven |
| Kopergewicht: | 1oz (35µm) | Oppervlakte afwerking: | Onderdompelingsgoud, 36% |
| Hoog licht: | Hoogfrequente PCB's gebouwd op 10 millimeter,RO3003G2 PCB's met hoge frequentie,Onderdompeling goud radiofrequentie circuit board |
||
Een korte inleiding

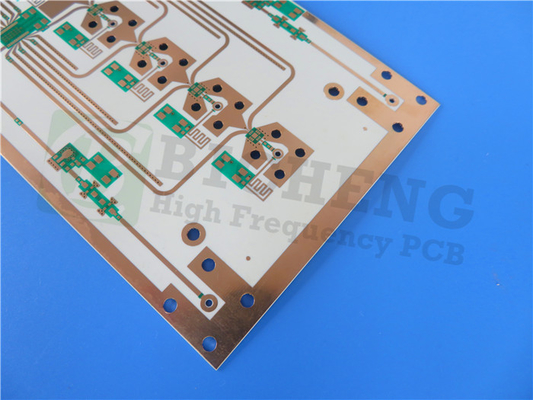

Dit PCB is een 2-lagig stijf PCB met een stapel die bestaat uit een 10 mil (0,254 mm) dik RO3003G2 dielectrisch materiaal en heeft een afgewerkt kopergewicht van 35um aan beide zijden.
Het PCB meet 170 mm x 90 mm met een tolerantie van +/- 0,15 mm en de minimale tracebreedte en afstand zijn 4 mils (0,1 mm).De dikte van de via is 20um.De bovenste zijde is wit, terwijl er geen zijde aan de onderkant is.
Het PCB bestaat uit 25 componenten en in totaal 93 pads. Daarvan zijn 62 pads gewijd aan door-gat componenten, terwijl 31 pads zijn oppervlakte-mount technologie (SMT) pads aan de bovenkant.De onderzijde heeft geen SMT padsBovendien zijn er 98 via's en 6 netten (verbindingen) op het PCB. Elk PCB ondergaat een 100% elektrische test om volledige functionaliteit te garanderen voordat het wordt verzonden.
PCB-specificaties
| PCB-grootte | 170 x 90 mm = 1 naar boven |
| BOARD-TYPE | Double-sided PCB |
| Aantal lagen | 2 lagen |
| Op het oppervlak gemonteerde componenten | - Jawel. |
| Door middel van gaten | - Nee. |
| LAYER STACK | koper ------- 18um ((0,5 oz) + plaat TOP-laag |
| RO3003G2 0,254 mm | |
| koper ------- 18um ((0,5 oz) + plaat BOT-laag | |
| Technologie | |
| Minimaal spoor en ruimte: | 4 mil / 4 mil |
| Minimale / maximale gaten: | 0.3 mm / 1,5 mm |
| Aantal verschillende gaten: | 12 |
| Aantal boorgaten: | 62 |
| Aantal geslepen gleufjes: | 0 |
| Aantal inwendige uitsnijdingen: | 0 |
| Impedantieregeling: | - Nee. |
| Aantal gouden vingers: | 0 |
| Materiaal voor het bord | |
| PTFE van keramische stof | RO3003G2 |
| Eindfolie externe: | 1.0 oz |
| Eindfolie intern: | N/A |
| Eindhoogte van PCB: | 0.3 mm ± 0.1 |
| Platering en bekleding | |
| Afwerking van het oppervlak | Onderdompelingsgoud, 36% |
| Soldeermasker: | Bovenzijde |
| Kleur van het soldeermasker: | Groen |
| Type soldeermasker: | Foto-gevoelig soldeermasker |
| CONTOUR/SNIJTING | Routing |
| Markering | |
| Zijde van de legende van de component | Bovenzijde |
| Kleur van de component Legende | Wit |
| Naam of logo van de fabrikant: | N/A |
| VIA | Geplaatst door een gat ((PTH), minimale grootte 0,3 mm. |
| Vlambaarheidsklasse | 94 V0 |
| DIMENSIE-TOLERANTIE | |
| Omvang van de contour: | 0.0059" |
| Platenplatering: | 0.0029" |
| Tolerantie van de boor: | 0.002" |
| TEST | 100% elektrische test vóór verzending |
| Type van te leveren kunstwerk | e-mailbestand, Gerber RS-274-X, PCBDOC enz. |
| Dienstverlening | Wereldwijd, wereldwijd. |
