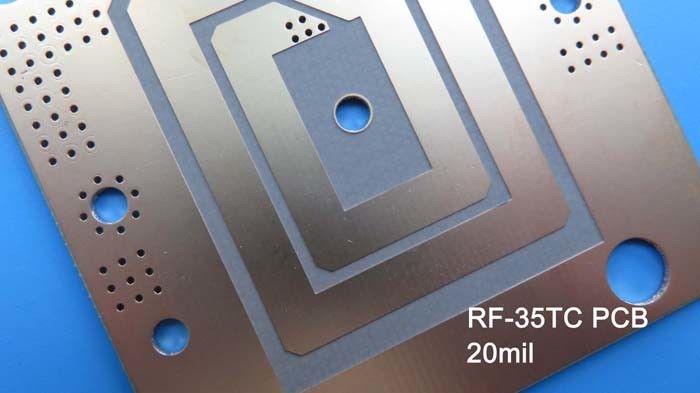

Vandaag zijn we verheugd om onze nieuw geleverde PCB te presenteren gebaseerd op 20 millimeter RF-35TC hoogfrequente laminaat.uitzonderlijke prestaties leveren bij het afvoeren van warmte en een laag verlies behoudenMet zijn ongeëvenaarde thermische geleidbaarheid en minimale dissipatiefactor is dit PCB-substraat ontworpen om uit te blinken in het overbrengen van warmte weg van transmissielijnen en onderdelen op het oppervlak.met een vermogen van niet meer dan 10 WRF-35TC is gemaakt van een PTFE-materiaal gevuld met keramiek en glasvezel en overtreft zijn synthetische rubber tegenhangers door weerstand te bieden tegen oxidatie, vergeling en opwaartse drift in dielektrische constante..
Belangrijkste kenmerken:
- warmtegeleidend laagverlieslaminaat
- DK van 3,5 +/- 0,05 bij 10 GHz/23°C
- Dissipatiefactor 0,002 bij 10 GHz/23°C
- Thermische geleidbaarheid van 0,87 W/m/K voor 0,5 oz koper, 0,92 W/m/K voor 1 oz koper
- CTE in X-as van 11 ppm/°C, Y-as van 13 ppm/°C en Z-as van 34 ppm/°C
- Td 5% gewichtsverlies, 436°C
- lage vochtopname van 0,05%
Voordelen die RF-35TC onderscheiden:
1. "Best in Class" Verlies Tangent: Ervaar minimale signaalverlies en superieure transmissie efficiëntie.
2Uitzonderlijk thermisch beheer: bescherm uw krachtige toepassingen met superieure warmteafvoer.
3Stabiliteit in een breed temperatuurbereik: consistent functioneren onder verschillende omgevingsomstandigheden.
4Verbeterde antennewinst/efficiëntie: maximaliseer de efficiëntie en prestaties van uw antennesystemen.
5. Uitstekende hechting aan zeer laagprofiel koper: Geniet van betrouwbare en veilige verbindingen met uitzonderlijke hechting.
Onberispelijke constructie en specificaties:
Deze nieuw verscheepte PCB heeft een 2-laagige stijve stapel, zorgvuldig vervaardigd met een koperschaal van 35 μm aan beide zijden.met een dikte van 0Het kopergewicht van 1 oz (1,4 mil) op de buitenste lagen zorgt voor een robuuste verbinding.De constructie van dit PCB voldoet aan de IPC-Klasse-2-norm, die een uitzonderlijke kwaliteit garanderen.
Verlenging bij breuk (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
Young's Modulus (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 667,000 | N/mm2 | 4,599 |
Young's Modulus (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 637,000 | N/mm2 | 4,392 |
Poisson's ratio (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
Poisson's ratio (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
Compressiemodule | ASTM D 695 (((23°C) | PSI | 560,000 | N/mm2 | 3,861 |
Flexurale sterkte (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.46 x 106 | N/mm2 | 10,309 |
Flexurale sterkte (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.50 x 106 | N/mm2 | 10,076 |
Schilfsterkte ((1⁄2 oz.CVH) | IPC-650 2.4.8 ((Thermische spanning.) | Pound/inch | 7 | g/cm3 | 1.25 |
Thermische geleidbaarheid ((Onbekleed,125°C) | ASTM F433 (bewakte warmte-stroom) | W/mK | 0.6 | W/mK | 0.6 |
thermische geleidbaarheid ((C1/C1,125°C) | ASTM F433 (bewakte warmte-stroom) | W/mK | 0.92 | W/mK | 0.92 |
thermische geleidbaarheid ((CH/CH,125°C) | ASTM F433 (bewakte warmte-stroom) | W/mK | 0.87 | W/mK | 0.87 |
Dimensionele stabiliteit (MD) | IPC-650-2.4.39 sec.5.4 ((Na het etsen) | mils/in. | 0.23 | mm/M | 0.23 |
Dimensionale stabiliteit (CD) | IPC-650-2.4.39 sec.5.4 ((Na het etsen) | mils/in. | 0.64 | mm/M | 0.64 |
Dimensionele stabiliteit (MD) | IPC-650-2.4.39 sec.5.5 ((Thermische spanning.) | mils/in. | -Nee.04 | mm/M | -Nee.04 |
Dimensionale stabiliteit (CD) | IPC-650-2.4.39 sec.5.5 ((Thermische spanning.) | mils/in. | 0.46 | mm/M | 0.46 |
Oppervlakteweerstand | IPC-650 2.5.17.1 (na verhoogde temperatuur) | Mohms | 8.33 x 107 | Mohms | 8.33 x 107 |
Oppervlakteweerstand | IPC-650 2.5.17.1 (na vochtigheid) | Mohms | 6.42 x 107 | Mohms | 6.42 x 107 |
Volumeweerstand | IPC-650 2.5.17.1 (na verhoogde temperatuur) | Mohms/cm | 5.19 x 108 | Mohms/cm | 5.19 x 108 |
Volumeweerstand | IPC-650 2.5.17.1 (na vochtigheid) | Mohms/cm | 2.91 x 108 | Mohms/cm | 2.91 x 108 |
CTE ((X-as)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 11 | ppm/°C | 11 |
CTE ((Y-as)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 13 | ppm/°C | 13 |
CTE ((Z-as)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 34 | ppm/°C | 34 |
Dichtheid | ASTM D 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
Hardheid | ASTM D 2240 ((Strand D) | 79.1 | 79.1 | ||
Spanning bij breuk ((MD)) | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
Spanning bij de breuk ((CD) | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
Specifieke warmte | ASTM E 1269-05,E 967-08,E 968-02 | j/(g°C) | 0.94 | j/(g°C) | 0.94 |
Td(2% gewichtsverlies) | IPC-650 2.4.24.6/TGA | oF | 788 | °C | 420 |
Td(5% gewichtsverlies) | IPC-650 2.4.24.6/TGA | oF | 817 | °C | 436 |
Onthullen van de dimensies:
Dit PCB heeft een afmeting van 65,25 mm x 83 mm, waardoor het effectief in verschillende systemen kan worden geïntegreerd.Dit PCB maakt je ontwerp nauwkeurig.Het ontbreken van blinde vias vereenvoudigt het productieproces. Het bovenste soldeermasker is een levendig groen, aangevuld met een witte bovenste zijde.De onderkant van de zijde is weggelaten voor een strak uiterlijkDe dikte van de via is 20 μm, wat zorgt voor betrouwbare verbindingen over het hele bord.
Strenge testen en wereldwijde beschikbaarheid:
Om optimale prestaties te garanderen, ondergaat elk PCB voor verzending een 100% elektrische test, die de betrouwbaarheid en functionaliteit ervan garandeert.Deze hoogwaardige PCB is klaar om overal ter wereld in uw projecten te worden geïntegreerd..
Ontelbare toepassingen, onbeperkte mogelijkheden:
Deze hoogfrequente PCB's vinden hun basis in een breed scala aan toepassingen, waaronder:
- Filters, koppelingen en stroom: Ervaar uitstekende prestaties in kritieke stroomtoepassingen.
- Versterkers: gebruik het volledige potentieel van je versterkers met dit hoogwaardige substraat.
Verbeter de efficiëntie en het vermogen van je antennes voor een superieure signaaloverdracht.
- satellieten: vertrouwen in de betrouwbaarheid en de thermische beheerscapaciteit van RF-35TC voor satellietsystemen.
De RF-35TC stelt een nieuwe maatstaf voor PCB-substraten met een hoog vermogen.en uitzonderlijke stabiliteit stelt ingenieurs in staat om de grenzen van prestaties en efficiëntie te verleggen in hun krachtige toepassingenErvaar de revolutionaire mogelijkheden van RF-35TC en verhef uw projecten naar nieuwe hoogten van prestaties en betrouwbaarheid.
