Dubbele laag 1 oz Bare Copper RF PCB Board 20mil RF-30A

Dubbele laag 1 oz Bare Copper RF PCB Board 20mil RF-30A

MOQ: 1 PCS
Prijs: USD9.99/PCS-99.99/PCS
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Markeren:

20 mil Bare Copper PCB

,

Dubbellagig kaal koper PCB

,

Dual-layer RF-circuit board

Productbeschrijving

We presenteren onze nieuw geleverde PCB die gemaakt is van RF-30A materiaal.De RF-30A PCB is een geavanceerd organisch-keramisch laminaat dat speciaal is ontworpen voor commerciële micro- en radiofrequentie-toepassingen met een groot volumeDeze PCB is ontworpen met Taconic's expertise in keramische vulstoffen en PTFE-coatingtechnologie en staat symbool voor kwaliteit en prestaties.



De RF-30A is voorzien van geweven glasversterking en beschikt over uitzonderlijke elektrische en mechanische eigenschappen die zelfs de meest veeleisende ontwerpers te boven gaan.Het dielectrische substraat met lage verliezen, in combinatie met een laagprofiel koperfolie, zorgt voor stabiele elektrische eigenschappen, wat resulteert in verbeterde PIMD-niveaus en een lager invoegverlies over een brede bandbreedte.



De stabiliteit van RF-30A gaat verder dan de elektrische prestaties.RF-componenten zijn beschermd tegen externe factoren, waardoor hun levensduur en betrouwbaarheid worden gewaarborgd.

Een van de belangrijkste aspecten van RF-30A is de uitstekende schilhoudendheid voor 1/2 ounce en 1 ounce RT koper, waardoor het een ideale keuze is voor herbewerking of herhaalde reflowprocessen.De ultra lage vochtopname en de stabiele verliestangent dragen bij aan een minimale faseverschuivingDe dimensionale beweging wordt aanzienlijk verminderd, wat resulteert in stabiele fase- en impedantie-eigenschappen over een breed frequentiebereik.



RF-30A is zorgvuldig geoptimaliseerd met keramiek om een lage Z-as CTE te bereiken, waardoor de betrouwbaarheid van door gaten geplaatst (PTH) wordt verbeterd en de fabricage van meerlagige schakelingen wordt vereenvoudigd.Deze eigenschappen dragen verder bij aan een stabiele PIMD-prestatieZorg ervoor dat uw RF-ontwerpen foutloos werken.



Belangrijkste kenmerken:
- DK van 2,97 +/- 0,05 bij 1,9 GHz/23°C
- Dissipatiefactor 0,0013 bij 1,9 GHz/23°C
- Warmtegeleidbaarheid van 0,42 W/m/K
- CTE: as X - 8 ppm/°C, as Y - 11 ppm/°C, as Z - 60 ppm/°C
- Dichtheid (specifiek gewicht) van 2,16 g/cm3



Onovertroffen voordelen:
- Uitstekende PIM-waarden in PCB's (gemeten bij minder dan -160 dBc)
- Verbeterde PTH-kwaliteit
- Stabiele mechanische eigenschappen
- Stabiel bij hoge frequenties.
- Stabiel bij hoge temperaturen
- Lage vochtopname
- Uitstekende peelingsterkte
- Uitstekende prijs/prestatie verhouding



Technische specificaties
- PCB Stackup: 2-laag rigide PCB
- Koperlaag 1: 35 μm
- RF-30A Core: 0,508 mm (20 mil)
- Koperlaag 2: 35 μm



PCB-constructie:
- Afmetingen van het bord: 102,02 mm x 65,54 mm (1 PCS), +/- 0,15 mm
- Minimaal spoor/ruimte: 4/5 mils
- Minimale gatgrootte: 0,35 mm
- Geen blinde vias.
- Dikte van het afgewerkte karton: 0,6 mm
- Gewicht van het afgewerkte Cu: 1 oz (1,4 ml) buitenste lagen
- Via platingdikte: 20 μm
- Afwerking van het oppervlak: kaal koper
- Top Silkscreen: Nee
- Onderste zijdeplaat:
- Top Solder Mask: Nee
- Onderste soldeermasker: Nee
- 100% Elektrische test vóór verzending



PCB-statistieken
- Componenten: 37
- Totaal Pads: 102
- Door het gat pads: 71
- Top SMT Pads: 31
- Onderste SMT-pads: 0
- Vias: 59.
- Netten: 4

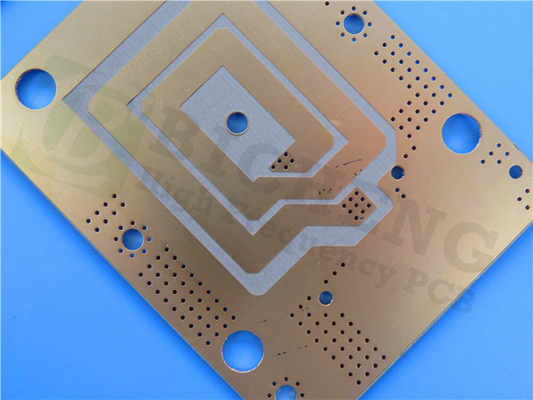

Dubbele laag 1 oz Bare Copper RF PCB Board 20mil RF-30A 0



Onze RF-30A-PCB is geleverd met Gerber RS-274-X-afbeeldingen en voldoet aan de IPC-Klasse-2-standaard, waardoor het hoogste niveau van kwaliteit en betrouwbaarheid wordt gewaarborgd.Dit PCB is de oplossing voor een breed scala aan toepassingen, waaronder antennes., RF passieve componenten en vermogenversterkers.



Laat de kracht van RF-technologie los met onze RF-30A PCB en ervaar ongeëvenaarde prestaties en betrouwbaarheid.



Dubbele laag 1 oz Bare Copper RF PCB Board 20mil RF-30A 1
