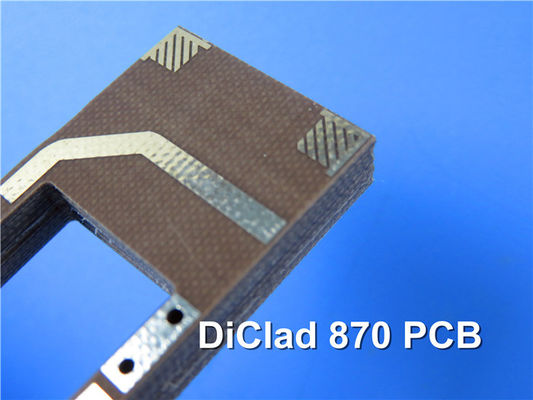

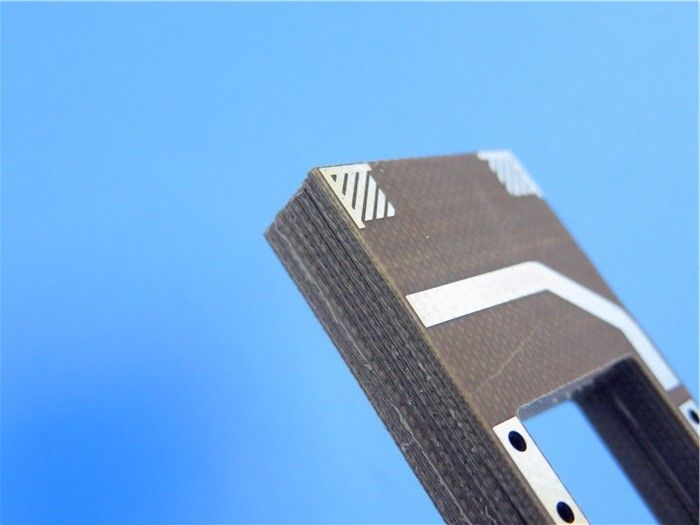

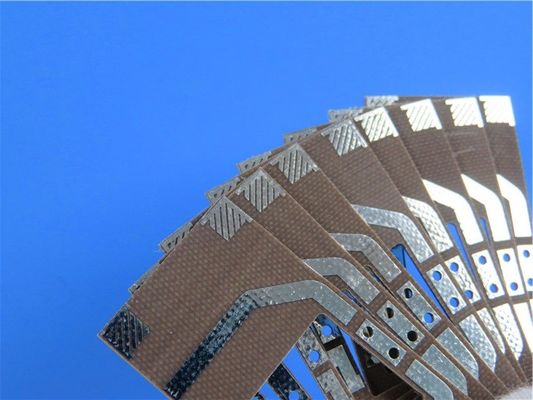

0.8mm DiClad 870 RF PCB Dual-layer Rigid Boards met ENEPIG

De nieuwe RF-PCB is gebouwd op 31 mil rogers DiClad 870-substraten.De DiClad 870 PCB biedt uitzonderlijke elektrische eigenschappen voor een breed scala aan toepassingen.Het maakt gebruik van een unieke samenstelling van geweven glasvezel en een hogere verhouding van PTFE-gehalte.met als gevolg dat de dielectrische constanten (Dk) en de dissipatiefactoren in vergelijking met andere laminaatstoffen in de DiClad-serie worden verlaagd, waarbij een vergelijkbare dikte behouden blijft.

Belangrijkste kenmerken:

De DiClad 870 PCB onderscheidt zich door zijn indrukwekkende DK van 2,33 bij zowel 10 GHz als 1 MHz, 50% RH.het vertoont een uitzonderlijk lage dissipatiefactor van slechts 0.0013 bij 10 GHz en 0.0009 bij 1 MHz, 50% RH, waarbij minimaal signaalverlies wordt bereikt.

Temperatuurschommelingen zijn geen probleem, aangezien het DiClad 870 PCB een temperatuurcoëfficiënt van DK (TcDK) van -161 ppm/°C biedt.het garanderen van een stabiele prestatie, zelfs onder verschillende omgevingsomstandigheden.

Met dit PCB worden vochtproblemen tot een minimum beperkt, dankzij de vochtabsorptie van slechts 0,02%; deze uitstekende weerstand tegen vocht zorgt voor een betrouwbare werking in verschillende omgevingen.

De DiClad 870 PCB toont uitstekende dimensionale stabiliteit met een coëfficiënt van thermische uitbreiding (CTE) van 17 ppm/°C in de X-as, 29 ppm/°C in de Y-as en 217 ppm/°C in de Z-as.Deze stabiliteit garandeert precieze prestaties en betrouwbaarheid.

Belangrijkste voordelen:

Met een extreem lage verliestangent biedt de DiClad 870 PCB een verbeterde signaalkwaliteit en verminderde signaalvervorming. Dit maakt het een ideale keuze voor toepassingen waar signaalintegriteit cruciaal is.

De uitstekende dimensionale stabiliteit van het PCB zorgt voor een nauwkeurige prestatie, waardoor het geschikt is voor toepassingen die een hoge nauwkeurigheid en betrouwbaarheid in de tijd vereisen.

Consistentie is de sleutel en dat is precies wat de DiClad 870 PCB levert.een betrouwbare en voorspelbare prestaties in verschillende elektronische systemen mogelijk maken.

De DiClad 870 PCB behoudt zeer uniforme elektrische eigenschappen over verschillende frequenties.ongeacht de frequentie van de werking.

Betrouwbaarheid en duurzaamheid zijn cruciaal, en de DiClad 870 PCB levert op beide fronten.

Chemische weerstand is een ander voordeel van het DiClad 870 PCB. Het is zeer bestand tegen corrosieve elementen, beschermt tegen chemische schade en zorgt voor langdurige prestaties.

Dit is een uitzonderlijke eigenschap die de betrouwbaarheid en prestaties van het PCB verbetert.met name in vochtige omgevingen.

De stabiele DK-waarden van de DiClad 870-PCB in een breed frequentiebereik maken deze geschikt voor toepassingen die een consistente prestatie in verschillende frequenties vereisen.Dit zorgt voor een betrouwbare werking voor een breed scala aan toepassingen.

De lage DK-waarde van de DiClad 870-PCB maakt een bredere lijnbreedte mogelijk, waardoor het inbrengverlies wordt verminderd en een efficiëntere signaaloverdracht mogelijk wordt gemaakt.

PCB Stackup:

Dit PCB is een tweelaags stijf PCB met de volgende stapel:

- Koperlaag 1: 35 μm
- DiClad 870: 0,787 mm (31 mil)
- Koperlaag 2: 35 μm

De afmetingen van dit PCB zijn 174 mm x 44,5 mm (1 stuk), met een tolerantie van +/- 0,15 mm. Het ondersteunt een minimale sporen/ruimte van 4/4 mil en een minimale gatgrootte van 0,25 mm.De dikte van het afgewerkte plank is 0.8 mm, met een afgewerkt kopergewicht van 1 oz (1,4 mil) voor de buitenste lagen. Via plating dikte is 20 μm. Dit PCB is afgewerkt met een ENEPIG oppervlakte afwerking.De bovenste en onderste lagen zijn voorzien van wit zijdefilter en groen soldeermaskerVoor verzending ondergaat elk PCB een 100% elektrische test om de kwaliteit te garanderen.

Dit PCB bestaat uit 42 componenten en in totaal 103 pads. Het omvat 68 door-gat pads, 35 bovenste SMT pads en 0 onderste SMT pads. Er zijn 73 vias en 3 netten.

Deze PCB accepteert het Gerber RS-274-X-afbeeldingsformaat, waardoor compatibiliteit met standaardontwerpinstrumenten wordt gewaarborgd.

Dit PCB voldoet aan de normen van IPC-Klasse 2, waardoor kwalitatief hoogwaardige productieprocessen en betrouwbare prestaties worden gegarandeerd.

De DiClad 870 PCB is beschikbaar voor wereldwijde distributie en biedt wereldwijd toegankelijkheid voor klanten.

Typische toepassingen:

De DiClad 870 PCB is ontworpen om uit te blinken in verschillende toepassingen, waaronder:

- Netwerken voor radarvoeding
- Commerciële netwerken voor gefasiseerde arrays
- Antennen voor basisstations met een laag verlies
- Leidssystemen
- Digitale radio-antenne
- Filters, koppelingen en geluidsvrije versterkers (LNA's)

Ervaar superieure prestaties en uitzonderlijke betrouwbaarheid met de DiClad 870 PCB.De geavanceerde prestaties en uitstekende elektrische eigenschappen maken het de perfecte keuze voor veeleisende elektronische toepassingen.
