Hoog licht: | PCB-platen voor soldering met warm lucht,AD250C Dubbelzijdig rigide circuit board,60 mil dubbelzijdig rigide circuit board |
---|
We presenteren onze nieuwste PCB op basis van het geavanceerde AD250 materiaal, speciaal ontworpen voor commerciële micro- en RF toepassingen.Het AD250C-laminaat biedt een nauw gecontroleerde dielectrische constante van 2.50, waardoor de prestaties en de betrouwbaarheid van de huidige telecommunicatie-infrastructuur hoger zijn.
Belangrijkste kenmerken:
Rogers AD250C Woven Glass Reinforced PTFE Antenna Grade Laminates vormen de basis voor dit PCB.Dit materiaal heeft precieze elektrische eigenschappen.De PCB vertoont een lage verliezen tangent van 0,0013 bij 10 GHz en basisstation frequenties, waardoor uitstekende circuit prestaties worden gewaarborgd.waardoor het zeer duurzaam is bij hoge temperaturenBovendien heeft het AD250C-laminaat een extreem lage vochtopname van 0.04% en heeft een uitstekende dimensionale stabiliteit met een coëfficiënt van thermische uitbreiding (CTE) van 47 ppm/°C (X-as), 29 ppm/°C (Y-as) en 196 ppm/°C (Z-as).
Elektrische eigenschappen | AD250C | Eenheden | Testomstandigheden | Testmethode | |
PIM (30mil/60mil) | -159/-163 | dBc | Reflecteerde 43 dBm geveegde tonen bij 1900 MHz, S1/S1 | Rogers Interne 50 ohm | |
Dielektrische constante (proces) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.)5.5.3) |
Dielektrische constante (ontwerp) | 2.50 | - | C-24/23/50 | 10 GHz | Fase-lengte van het micro-stripsverschil |
Dissipatiefactor (proces) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Thermische coëfficiënt van dielectrische constante | -117 | ppm/oC | 0°C tot 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
Volumeweerstand | 4.8 x 108 | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Oppervlakteweerstand | 4.1 x 107 | Moehm. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Elektrische sterkte (dielektrische sterkte) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Dielectrische afbraak | > 40 | kV | D-48/50 | X/Y richting | IPC TM-650 2.5.6 |
Thermische eigenschappen | |||||
Afbraaktemperatuur (T)d) | > 500 | ̊C | 2 uur @ 105 ̊C | 5% gewichtsverlies | IPC TM-650 2.3.40 |
Coëfficiënt van thermische uitbreiding - x | 47 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
Coëfficiënt van thermische uitbreiding - y | 29 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
Coëfficiënt van thermische uitbreiding - z | 196 | ppm/ ̊C | - | -55 °C tot 288 °C | IPC TM-650 2.4.41 |
Warmtegeleidbaarheid | 0.33 | W/mK | - | z-richting | ASTM D5470 |
Tijd voor delaminatie | > 60 | minuten | zoals ontvangen | 288 ̊C | IPC TM-650 2.4.24.1 |
Mechanische eigenschappen | |||||
Koperschilfsterkte na thermische stress | 2.6 (14.8) |
N/mm (lbs/in) | 10s @ 288 ̊C | 35 μm folie | IPC TM-650 2.4.8 |
Flexurele sterkte (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
Treksterkte (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
Flex Modulus (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 Testmethode 2.4.4 |
Dimensionale stabiliteit (MD/CMD) | 0.02/0.06 | mils/inch | na etsen + bakken | - | IPC-TM-650 2.4.39a |
Fysieke eigenschappen | |||||
Ontvlambaarheid | V-0 | - | - | - | UL-94 |
Vochtopname | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
Dichtheid | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
Specifieke warmtecapaciteit | 0.813 | J/g°K | 2 uur bij 105°C | - | ASTM E2716 |
Voordelen:
De lage verliestangent (< 0,002 bij 10 GHz) van dit PCB maakt een superieure circuitprestatie mogelijk in een breed scala aan draadloze frequentiebanden.het PCB zorgt voor een consistente en voorspelbare circuitprestatieHet keramische materiaal dat in het AD250-laminaat wordt gebruikt, zorgt voor een uitzonderlijke stabiliteit van de dielectrische constante bij temperatuursveranderingen.De zeer lage passieve intermodulatie (PIM) van -159 dBc bij 30 mil, 1900 MHz vermindert de signaalinterferentie aanzienlijk, waardoor de prestaties van de antenne worden verbeterd.De uitstekende dimensionale stabiliteit van het PCB verbetert de herhaalbaarheid van de circuitprestaties en draagt bij aan een hoge productieopbrengstIn vergelijking met typische PTFE-gelamineerde materialen biedt dit PCB een betere betrouwbaarheid en prestaties.
Bouwgegevens:

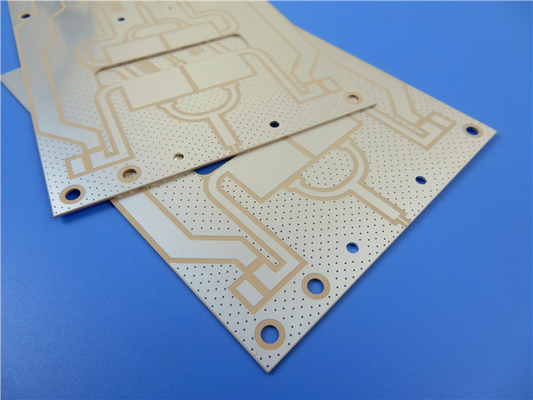

Deze PCB is een 2-laag rigide constructie met de volgende stapel: Copper_layer_1 (35 μm), AD250C (1,524 mm of 60 mil) en Copper_layer_2 (35 μm).6 mm en een afgewerkt koper gewicht van 1 oz (1.4 mils) voor de buitenste lagen, waarbij een evenwicht wordt bereikt tussen duurzaamheid en prestaties.
Aanvullende specificaties:
De afmetingen van het bord zijn 355 mm x 210 mm (1 PCS) met een tolerantie van +/- 0,15 mm. Het ondersteunt een minimale sporen/ruimte van 6/6 mil en een minimale gatgrootte van 0,4 mm. Dit PCB heeft geen blinde vias.Het is voorzien van een oppervlakteafwerking met warmluchtsoldering en heeft geen bovenste of onderste zijderappen of soldeermassen.Voor verzending ondergaat elk PCB een 100% elektrische test om optimale prestaties te garanderen.
Statistieken:
Deze PCB bestaat uit 118 componenten, 260 pads, 118 door-gat pads, 142 bovenste SMT pads, en geen onderste SMT pads.
Normen en beschikbaarheid:
Dit PCB voldoet aan de IPC-klasse 2-normen, waardoor hoge productie- en prestatienormen worden gegarandeerd.het verstrekken van klanten over de hele wereld met toegang tot zijn uitzonderlijke functies en prestaties.
Toepassingen:
Deze veelzijdige PCB vindt toepassingen op verschillende gebieden, waaronder cellulaire infrastructuur basisstation antennes, automotive telematica antennesystemen, en commerciële satelliet radio antennes.Kies onze AD250-gebaseerde PCB voor betrouwbare, hoogwaardige oplossingen voor commerciële microgolf- en RF-toepassingen.
PCB materiaal: | Geweven glasvezel/keramisch gevulde composieten op basis van PTFE |
Aanduiding: | AD250C |
Dielectrische constante: | 2.50 (10 GHz) |
Dissipatiefactor | 0.0013 (10 GHz) |
Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
Koperen gewicht: | 1 oz (35 μm), 2 oz (70 μm) |
Dielectrische dikte | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
PCB-grootte: | ≤ 400 mm x 500 mm |
Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
Afwerking van het oppervlak: | Onderdompelingsgoud (ENIG), HASL, onderdompeling zilver, onderdompeling tin, OSP, ENEPIG, kaal koper, zuiver verguld enz. |
